REAR DISC BRAKE CALIPER & DUST COVER

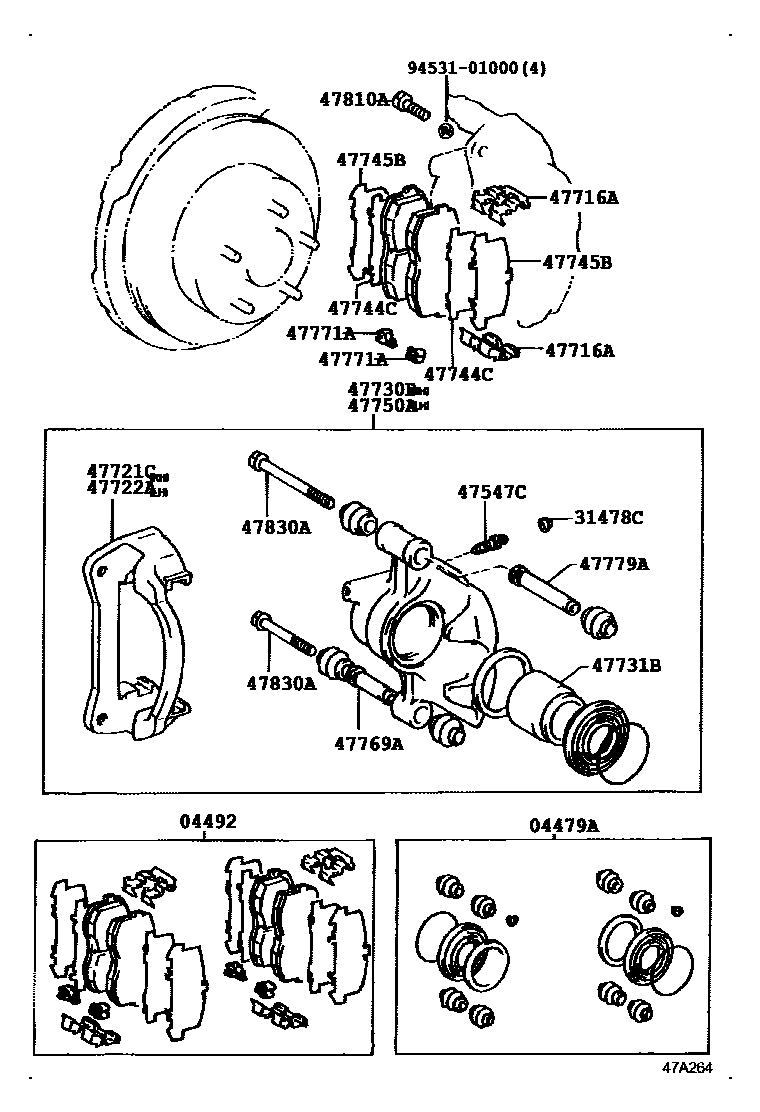

Parts diagram
04479ACYLINDER KIT, DISC BRAKE, REAR
main04479-40020i198709-199501
main04479-40021i199501-199701
04492PAD KIT, DISC BRAKE, REAR
main04492-40030i198709-199505
31478CCAP, BLEEDER PLUG(FOR REAR DISC BRAKE)
main31478-30010×2i198709-199701
47547CPLUG, BLEEDER(FOR REAR DISC BRAKE)
main47547-12030×2i198709-199701
47716APLATE, PAD SUPPORT, NO.1(FOR REAR DISC BRAKE)
main47716-40020×4i198709-199701
47721CMOUNTING, REAR DISC BRAKE CYLINDER, RH
main47721-30060i198709-199212
main47721-40040i199212-199701
47722AMOUNTING, REAR DISC BRAKE CYLINDER, LH
main47721-30060i198709-199212
main47721-40040i199212-199701
47730BCYLINDER ASSY, REAR DISC BRAKE, RH
main47730-40060i198709-199212
main47730-40090i199212-199701
47731BPISTON, REAR DISC BRAKE
main47731-40020×2i198709-199701
47744CSHIM, ANTI-SQUEAL, NO.1(FOR REAR DISC BRAKE)
main47744-22091×4i198709-199701
47745BSHIM, ANTI-SQUEAL, NO.2(FOR REAR DISC BRAKE)
main47745-22051×4i198709-199701
47750ACYLINDER ASSY, DISC BRAKE, REAR LH
main47750-40060i198709-199212
main47750-40090i199212-199701
47769ABUSH, CYLINDER SLIDE, NO.1(FOR REAR DISC BRAKE)
main47769-40020×2i198709-199212
main47769-40030×2i199212-199701
47771APLATE, PAD WEAR INDICATOR(FOR REAR DISC BRAKE)
main47771-22040×4i198709-199701
47779ABUSH, CYLINDER SLIDE, NO.2(FOR REAR DISC BRAKE)
main47779-22010×2i199212-199701
main47779-40020×2i198709-199212
47810ABOLT, HEXAGON(FOR REAR CALIPER)
main90101-10020×4i198709-199701
47830ABOLT(FOR REAR DISC BRAKE)
main90119-09005×2i198709-199212
main90119-09006×2i198709-199212
main90119-09016×2i199212-199701
main90119-09022×2i199212-199701
9453101000

18 parts on this diagram · 2 diagrams in section
