FRONT SEAT & SEAT TRACK

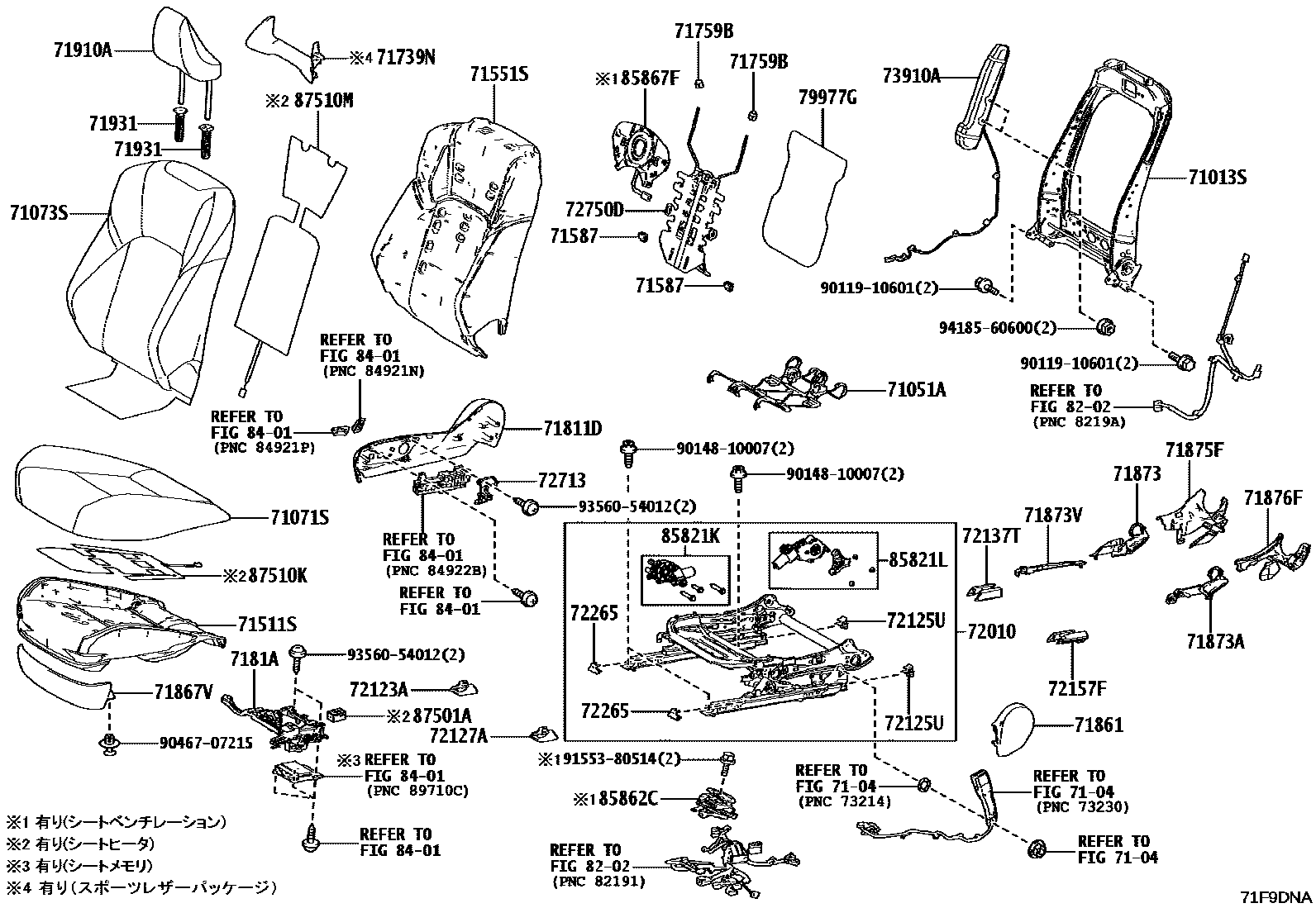

Parts diagram
71013SFRAME SUB-ASSY, FRONT SEATBACK, RH
main71013-30C40i202406
main71013-30C90i202406
7104
71051ASPRING SUB-ASSY, FRONT SEAT CUSHION, RH
main71051-47090i202406
71071SCOVER, FRONT SEAT CUSHION, RH(FOR SEPARATE TYPE)
main71071-30R80-C3i202406
BLACK,TRIM2#
main71071-30R80-E3i202406
SADDLE TAN,TRIM4#
main71071-30R90-C5i202407
BLACK,TRIM2#
main71071-30R90-E3i202407
SADDLE TAN,TRIM4#
main71071-30T70-C2i202406
BLACK,TRIM2#
main71071-30T70-E1i202406
SADDLE TAN,TRIM4#
71073SCOVER, FRONT SEATBACK, RH(FOR SEPARATE TYPE)
main71073-30S10-C3i202406
BLACK,TRIM2#
main71073-30S10-E2i202406
SADDLE TAN,TRIM4#
main71073-30S20-C6i202407
BLACK,TRIM2#
main71073-30S20-E2i202407
SADDLE TAN,TRIM4#
main71073-30U30-C2i202406
BLACK,TRIM2#
main71073-30U30-E2i202406
SADDLE TAN,TRIM4#
71511SPAD, FRONT SEAT CUSHION, RH(FOR SEPARATE TYPE)
main71511-30C10i202406
main71511-30C20i202406
71551SPAD, FRONT SEATBACK, RH(FOR SEPARATE TYPE)
main71551-30C90i202406
main71551-30D00i202406
71587PROTECTOR, FRONT SEATBACK EDGE
main71587-47010i202406
71739NBEZEL, FRONT SEATBACK, RH
71759BHOOK, FRONT SEATBACK
main71759-50040i202406
71811DSHIELD, FRONT SEAT CUSHION, RH
main71811-33420-C0i202406
BLACK,TRIM0#,2#,4#
main71811-33420-C0i202406
BLACK,TRIM2#,4#
7181AHOLDER, FRONT SEAT CUSHION WIRE HARNESS, RH
main7181A-33010i202406
71861SHIELD, FRONT SEAT CUSHION, INNER RH
main71861-47070-C1i202406
BLACK,TRIM0#,2#,4#
main71861-47070-C1i202406
BLACK,TRIM2#,4#
71867VSHIELD, FRONT SEAT CUSHION, FRONT RH
main71867-47010-C1i202406
BLACK,TRIM0#,2#,4#
main71867-47010-C1i202406
BLACK,TRIM2#,4#
71873SHIELD, FRONT SEAT CUSHION, LOWER RH
main71873-47070i202406
71873ASHIELD, FRONT SEAT CUSHION, LOWER
main71873-47080i202406
71873VSHIELD, FRONT SEAT CUSHION, LOWER RH
main71873-47090i202406
71875FCOVER, RECLINING ADJUSTER INSIDE, RH (FOR RH SEAT)
main71875-30220-C0i202406
BLACK,TRIM2#,4#
main71875-30220-C0i202406
BLACK,TRIM0#,2#,4#
71876FCOVER, RECLINING ADJUSTER INSIDE, LH (FOR RH SEAT)
main71875-47070-C1i202406
BLACK,TRIM0#,2#,4#
main71875-47070-C1i202406
BLACK,TRIM2#,4#
71910AHEADREST ASSY, FRONT SEAT
main71910-30K60-C1i202406
BLACK,TRIM2#
main71910-30K60-E1i202406
SADDLE TAN,TRIM4#
main71910-30L40-C4i202406
BLACK,TRIM2#
main71910-30L40-E2i202406
SADDLE TAN,TRIM4#
71931SUPPORT, FRONT SEAT HEADREST
main71930-47050-C5i202406
main71930-47050-C5i202406
main71931-47030-C4i202406
main71931-47030-C4i202406
72010ADJUSTER ASSY, FRONT SEAT, RH
main72010-33490i202406
main72010-33640i202406
72123ACOVER, SEAT TRACK BRACKET, OUTER FRONT RH
main72123-47060i202406
72125UCOVER, SEAT TRACK, UPPER REAR RH
main72125-47020i202406
72127ACOVER, SEAT TRACK BRACKET, INNER FRONT RH
main72123-47060i202406
72137TCOVER, SEAT TRACK BRACKET, OUTER REAR RH
main72137-47060i202406
72157FCOVER, SEAT TRACK BRACKET, INNER REAR RH
main72157-47080i202406
72265COVER, SEAT TRACK UPPER RAIL, RH
main72265-47020i202406
72713BRACKET, SEAT ADJUSTER SHIELD CLAMP, RH
main72713-47010i202406
72750DADJUSTER ASSY, LUMBAR SUPPORT, RH
main72750-33140i202406
main72750-33150i202406
73910AAIRBAG ASSY, FRONT SEAT, RH
main73910-12100i202406
79977GFELT, FRONT SEATBACK, RH
main79977-33030i202406
8202
8401
85821KMOTOR ASSY, POWER SEAT TILT, RH
main85801-11020i202406
main85801-47050i202406
85821LMOTOR ASSY, POWER SEAT LIFTER, RH
main85801-11030i202406
main85801-47010i202406
85862CBLOWER, SEAT CUSHION CLIMATE CONTROL, RH
main85801-42040i202406
85867FBLOWER, SEATBACK CLIMATE CONTROL, RH
main85867-30040i202406
87501ACONTROL SUB-ASSY, SEAT HEATER, RH
main87501-33010i202406
87510KHEATER ASSY, FRONT SEAT CUSHION, RH
main87510-30610i202406
87510MHEATER ASSY, FRONT SEATBACK, RH
main87530-30350i202406
9011910601
9014810007
9046707215
9155380514
9356054012
9418560600

47 parts on this diagram · 3 diagrams in section
