BRAKE MASTER CYLINDER

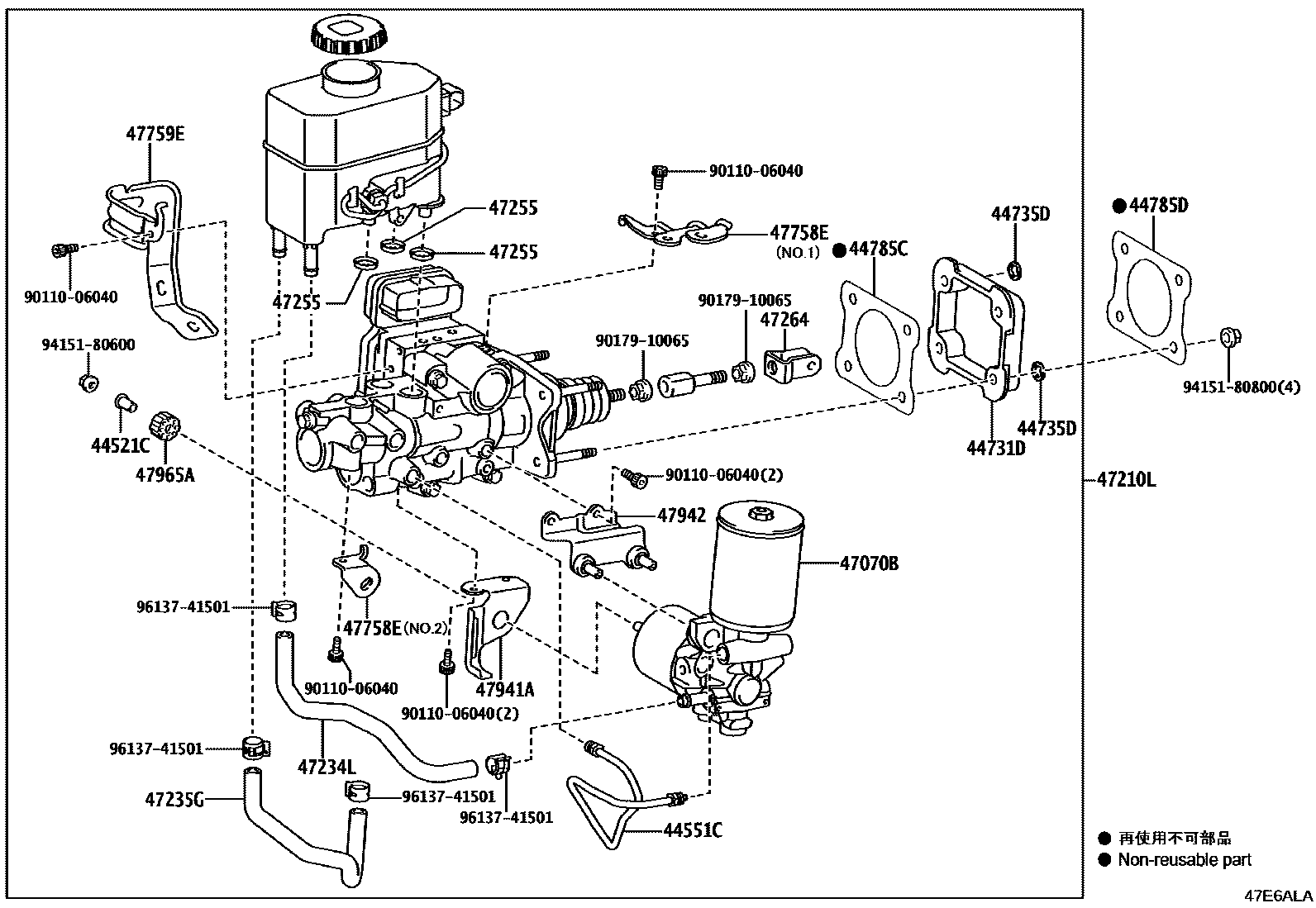

Parts diagram
44521CCOLLAR, BRAKE ACTUATOR CASE
main44521-47010i202311
44551CTUBE, BRAKE ACTUATOR, NO.1
main44551-62020i202311
44731DBRACKET, BRAKE BOOSTER
main44731-62010i202311
44735DRING, BOOSTER BRACKET STOPPER
main44735-30020i202311
44785CGASKET, BRAKE BOOSTER
main44785-12040i202311
44785DGASKET, BRAKE MASTER CYLINDER
main44785-12040i202311
47070BPUMP ASSY, BRAKE BOOSTER W/ACCUMULATOR
main47070-48100i202311
47210LBRAKE BOOSTER ASSY, W/MASTER CYLINDER
main47050-30380i202311
main47050-30390i202311
47234LHOSE, RESERVOIR, NO.1
main47234-62030i202311
47235GHOSE, RESERVOIR, NO.2
main47235-62030i202311
47255GROMMET, MASTER CYLINDER RESERVOIR
main47255-16010i202311
47264CLEVIS, MASTER CYLINDER PUSH ROD
main47264-63020i202311
47758EBRACKET, WIRE CLAMP, NO.1
main47758-62010i202311
main47758-62020i202311
47759EBRACKET, WIRE CLAMP, NO.2
main47759-62010i202311
47941ABRACKET, BRAKE POWER SUPPLY, NO.1
main47941-62010i202311
47942BRACKET, BRAKE POWER SUPPLY, NO.2
main47942-62010i202311
47965ABUSH, BRAKE BOOSTER PUMP
main47965-30010i202311
9011006040
9017910065
9415180600
9415180800
9613741501

22 parts on this diagram · 1 diagram in section
