EXHAUST PIPE

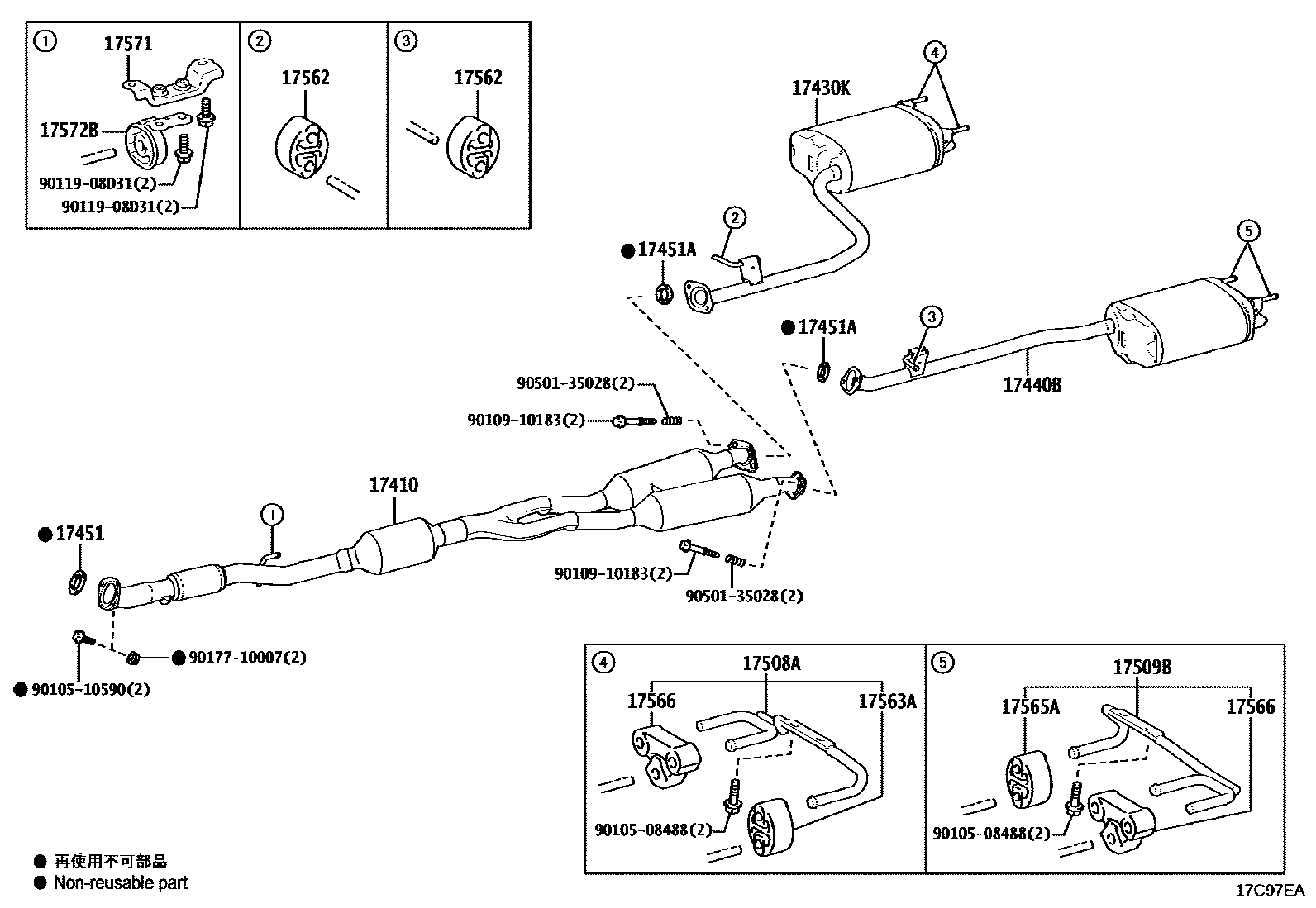

Parts diagram
17410PIPE ASSY, EXHAUST, FRONT
main17410-25A20i202311
17430KPIPE ASSY, EXHAUST TAIL, RH
main17430-25500i202311
17440BPIPE ASSY, EXHAUST TAIL, LH
main17440-25150i202311
17451GASKET, EXHAUST PIPE
main90917-06078i202311
17451AGASKET, EXHAUST PIPE, NO.2
main17451-23043i202311
17508ABRACKET SUB-ASSY, EXHAUST PIPE NO.3 SUPPORT
main17508-25030i202311
17509BSUPPORT, EXHAUST PIPE NO.4
main17509-25020i202311
17562SUPPORT, EXHAUST PIPE, NO.2
main17565-28010i202311
17563ASUPPORT, EXHAUST PIPE, NO.3
main17565-22040i202311
17565ASUPPORT, EXHAUST PIPE, NO.4
main17565-22040i202311
17566BRACKET, TAILPIPE, REAR
main17566-25010i202311
17571BRACKET, EXHAUST PIPE SUPPORT, NO.1
main17571-25130i202311
17572BBRACKET, EXHAUST PIPE SUPPORT, NO.2
main17572-25070i202311
9010508488
9010510590
9010910183
9011908D31
9017710007
9050135028

19 parts on this diagram · 1 diagram in section
