RADIATOR & WATER OUTLET

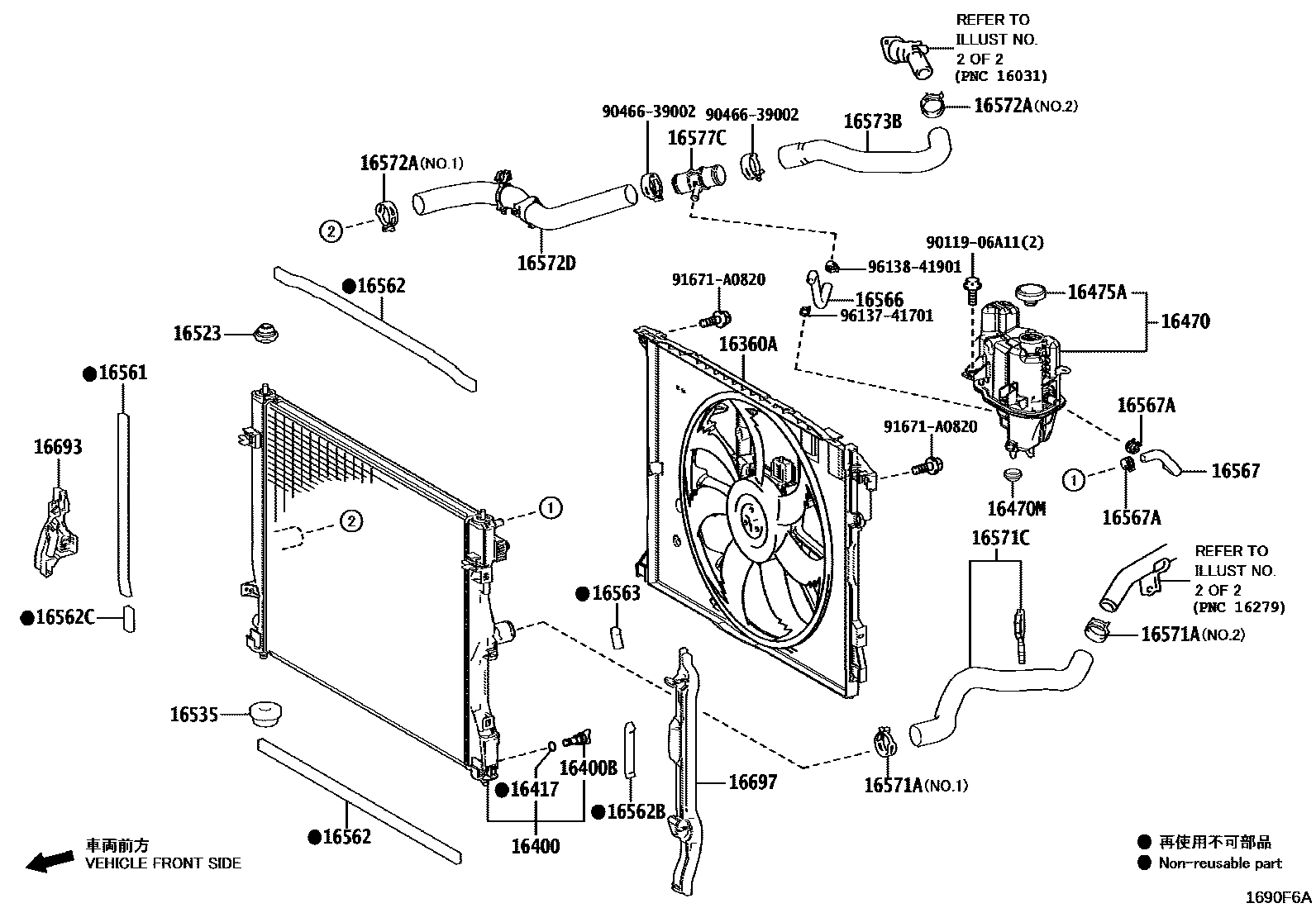

Parts diagram
16360AFAN ASSY, W/MOTOR
main16360-25100i202311
16400RADIATOR ASSY
main16400-25270i202311
16400BPLUG, RADIATOR DRAIN COCK
main16417-21280i202311
16417COCK
main16492-21050i202311
16470TANK ASSY, RADIATOR RESERVE
main16470-31200i202311
16470MGROMMET
main90480-18010i202311
16475ACAP, RESERVE TANK
main16475-28140i202311
16523CUSHION, SUB-RADIATOR SUPPORT
main16523-38010i202311
16535SUPPORT, RADIATOR, LOWER
main90480-40022i202311
16561SEAL, RADIATOR TO SUPPORT, NO.1
main16561-25050i202311
16562SEAL, RADIATOR TO SUPPORT, NO.2
main16561-31170i202311
16562BSEAL, RADIATOR TO SUPPORT, NO.4
main16561-31190i202311
16562CSEAL, RADIATOR TO SUPPORT, NO.5
main16561-31210i202311
16563SEAL, RADIATOR TO SUPPORT, NO.3
main16561-31180i202311
16566HOSE, RESERVE TANK OUTLET
main16566-25030i202311
16567HOSE(FOR RADIATOR RESERVE TANK)
main16567-25010i202311
16567ACLIP(FOR RADIATOR RESERVE TANK HOSE)
main96138-41901i202311
16571ACLAMP OR CLIP, HOSE(FOR RADIATOR INLET)
main90466-39002i202311
main90466-43002i202311
16571CHOSE, RADIATOR, NO.1
main16571-25300i202311
16572ACLAMP OR CLIP, HOSE(FOR RADIATOR OUTLET NO.1)
main90466-39002i202311
main90466-43002i202311
16572DHOSE, RADIATOR, NO.2
main16572-25190i202311
16573BHOSE, RADIATOR, NO.3
main16573-25180i202311
16577CPIPE, RADIATOR
main16577-36050i202311
16693PLATE, RADIATOR SIDE AIR GUIDE, RR RH
main16693-31030i202311
16697PLATE, RADIATOR SIDE AIR GUIDE, RR LH
main16697-77010i202311
9011906A11
9046639002
91671A0820
9613741701
9613841901

30 parts on this diagram · 2 diagrams in section
