SUSPENSION CROSSMEMBER & UNDER COVER

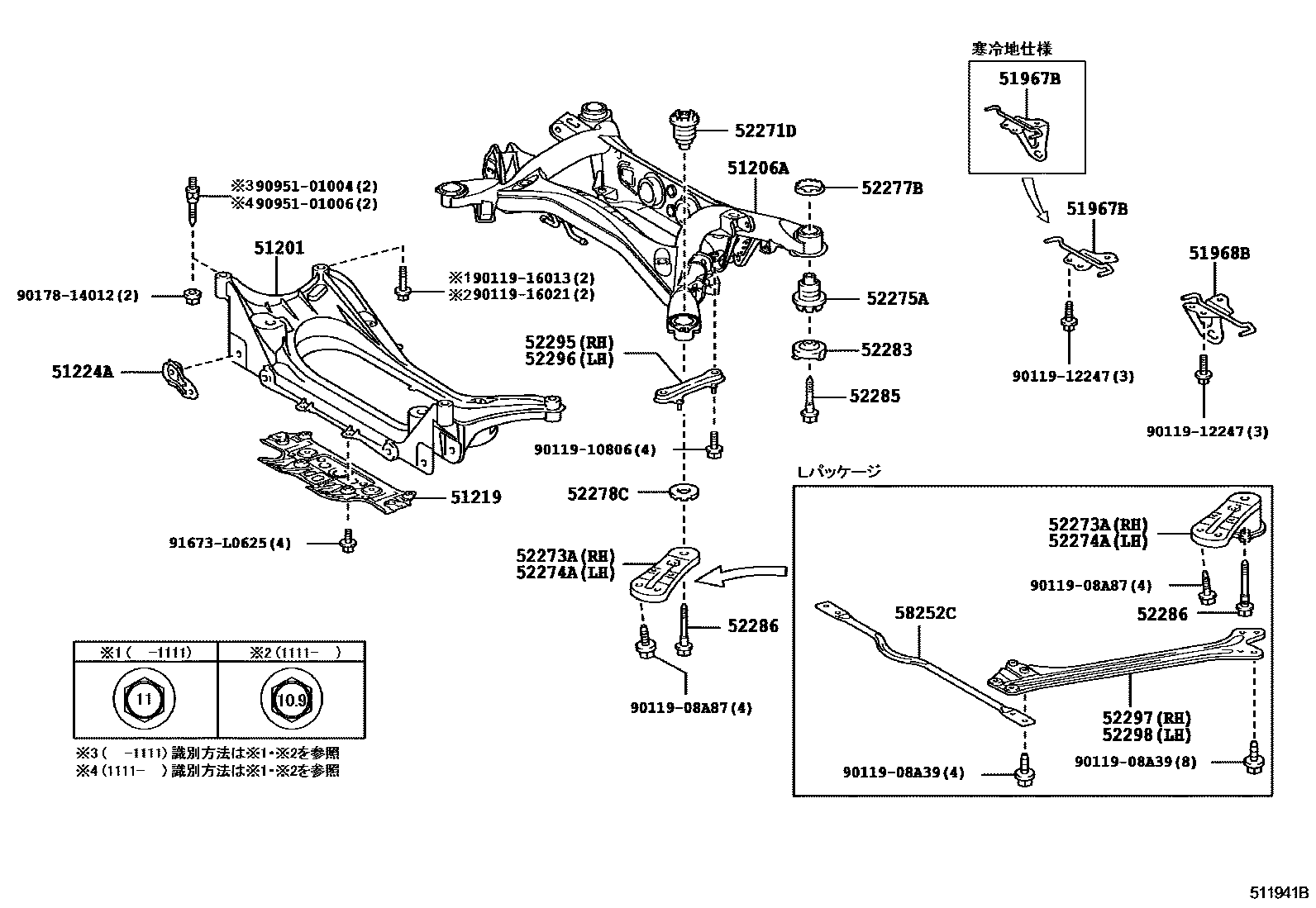

Parts diagram
51201CROSSMEMBER SUB-ASSY, FRONT SUSPENSION
main51201-30130i200903-201107
main51201-30140i201108
51206AMEMBER SUB-ASSY, REAR SUSPENSION
main51206-30101i200903
51219PROTECTOR, FRONT SUSPENSION MEMBER, LWR
main51219-30031i200903
51224APLATE, FRONT SUSPENSION MENBER BRACE
main51224-30030×2i200903
51967BHOOK, TRANSPORT, REAR RH
main51967-30060supersedes 51969-30050i200903
51968BHOOK, TRANSPORT, REAR LH
main51968-30070supersedes 51968-30060i200903
52271DCUSHION, REAR SUSPENSION MEMBER BODY MOUNTING, FRONT
main52271-30120×2i200903
52273ASTOPPER, REAR SUSPENSION MEMBER, LOWER RH
main52273-30080i200903
main52203-30070i200903
52274ASTOPPER, REAR SUSPENSION MEMBER, LOWER LH
main52273-30080i200903
main52204-30050i200903
52275ACUSHION, REAR SUSPENSION MEMBER BODY MOUNTING, REAR
main52275-30130×2i200903
52277BSTOPPER, REAR SUSPENSION MEMBER, REAR UPPER
main52277-30060×2i200903-200912
main52277-30070×2i201001
52278CSTOPPER, REAR SUSPENSION MEMBER, REAR LOWER
main52278-30050×2i200903-200912
main52278-30080×2i201001
52283STOPPER, DIFFERENTIAL SUPPORT MEMBER, LOWER
main52283-30060×2i200903
52285BOLT, DIFFERENTIAL SUPPORT MEMBER MOUNTING, NO.1
main52285-30021×2i200903-201209
main90119-14154×2i201210
52286BOLT, DIFFERENTIAL SUPPORT MEMBER MOUNTING, NO.2
main52286-53020×2i200903-201211
main90119-14148×2i201211
52295BRACE, REAR SUSPENSION MEMBER, RH
main52295-30030i200903
52296BRACE, REAR SUSPENSION MEMBER, LH
main52295-30030i200903
52297BRACE, REAR SUSPENSION MEMBER, REAR LOWER RH
main52297-53030i200903
52298BRACE, REAR SUSPENSION MEMBER, REAR LOWER LH
main52298-53030i200903
58252CBRACE, FLOOR PANEL, REAR NO.1
main58252-30020i200903
9011908A39
9011908A87
9011910806
9011912247
9011916013
9011916021
9017814012
9095101004
9095101006
91673L0625

30 parts on this diagram · 3 diagrams in section
