EPC Data

BRAKE BOOSTER & VACUUM TUBE

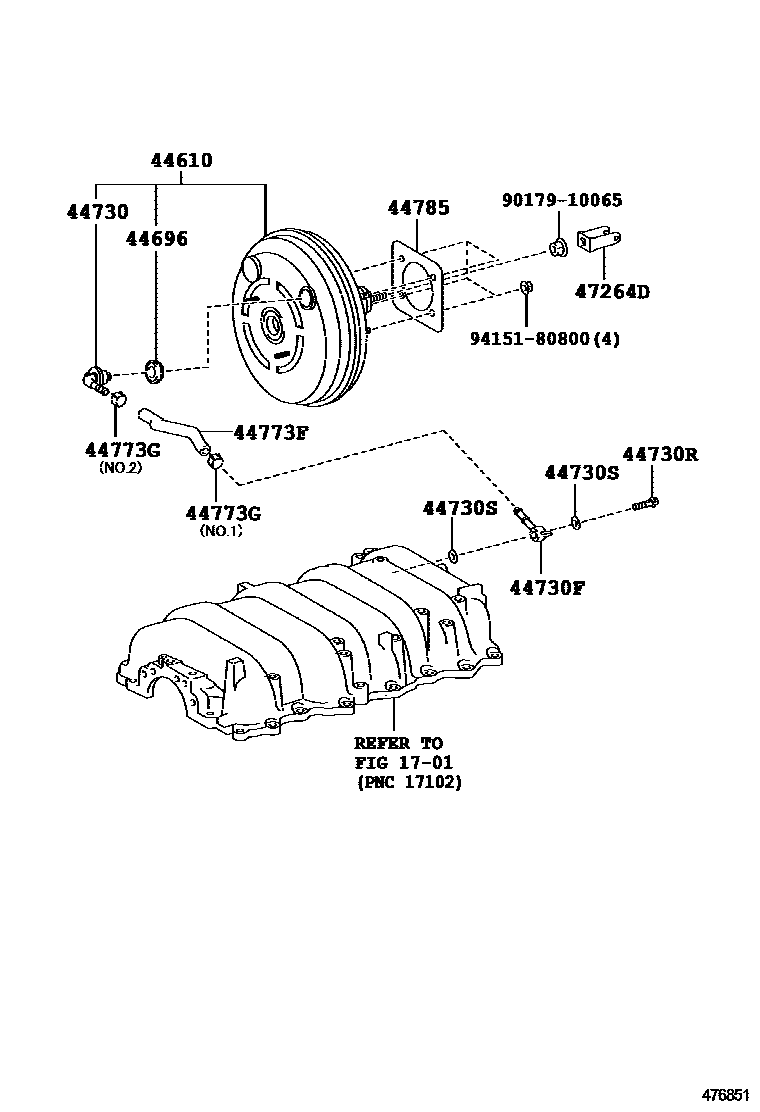

Parts diagram
1701
44610BOOSTER ASSY, BRAKE
main44610-30B40i200903
44696GROMMET, CHECK VALVE
main90480-24439i200903
44730VALVE ASSY, VACUUM CHECK(FOR BRAKE)
main44730-12070i200903
44730FUNION, VACUUM HOSE(FOR MANIFOLD SIDE)
main90405-09190i200903
44730RBOLT, UNION(FOR VACUUM HOSE UNION)
main90401-12012i200903
44730SGASKET(FOR VACUUM HOSE UNION)
main90430-12005×2i200903
44773FHOSE, UNION TO CHECK VALVE
main44773-30560i200903
44773GCLIP(FOR UNION TO CHECK VALVE HOSE)
main90467-16014i200903
main96133-41500i200903
44785GASKET, BRAKE BOOSTER
main44785-47010i200903
47264DCLEVIS, BRAKE MASTER CYLINDER PUSH ROD
main47264-22040i200903
9017910065
9415180800

13 parts on this diagram · 1 diagram in section
