VENTILATION HOSE

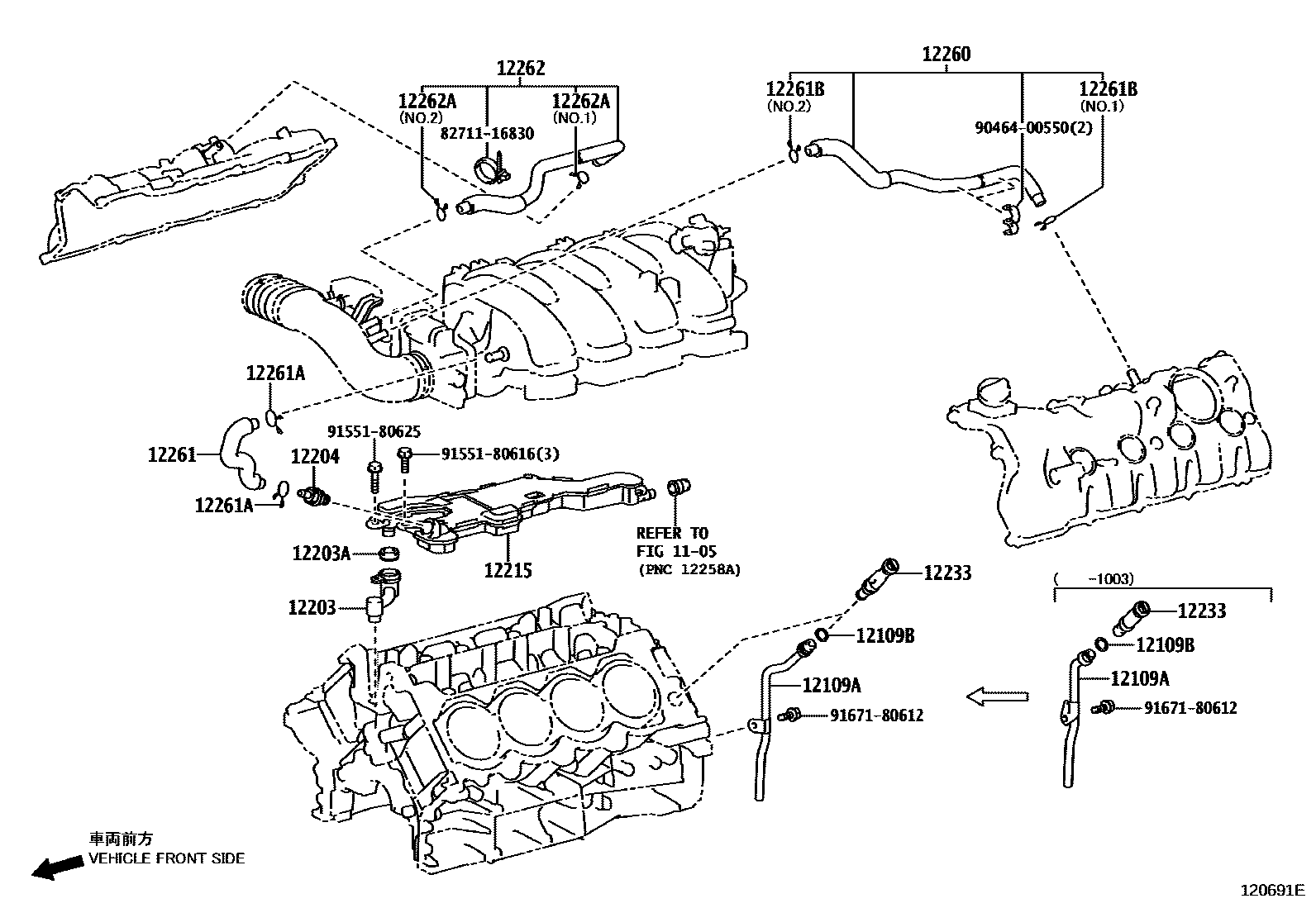

Parts diagram
1105
12109APIPE SUB-ASSY, OIL DRAIN
main12109-38010i200903-201003
main12109-38040i201003
12109BRING, O(FOR OIL DRAIN PIPE)
main96723-19010i200903
12203PIPE SUB-ASSY, VENTILATION
main12203-38010i200903
12203AGASKET(FOR VENTILATION PIPE)
main12273-38020i200903
12204VALVE SUB-ASSY, VENTILATION
main12204-38010i200903
main12204-50030i200903
12215SEPARATOR, CASE
main12215-38020i200903
12233CONNECTOR, VENTILATION NO.1
main12233-38020i200903-201003
main12233-38040i201003
12260HOSE ASSY, VENTILATION
main12261-38050i200903
12261HOSE, VENTILATION
main12261-38040i200903
main12261-50050i200903
12261ACLIP OR CLAMP(FOR VENTILATION HOSE)
main90467-14017×2i200903
main90467-15021×2i200903
12261BCLIP OR CLAMP(FOR VENTILATION HOSE)
main90467-17126i200903
main90467-21152i200903
12262HOSE, VENTILATION, NO.2
main12262-38060i200903
main12262-50060i200903
12262ACLIP(FOR VENTILATION HOSE NO.2)
main90467-17126i200903
main90467-20010×2i200903
main90467-21152i200903
8271116830WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
9046400550
9155180616
9155180625
9167180612

19 parts on this diagram · 2 diagrams in section
