CRANKSHAFT & PISTON

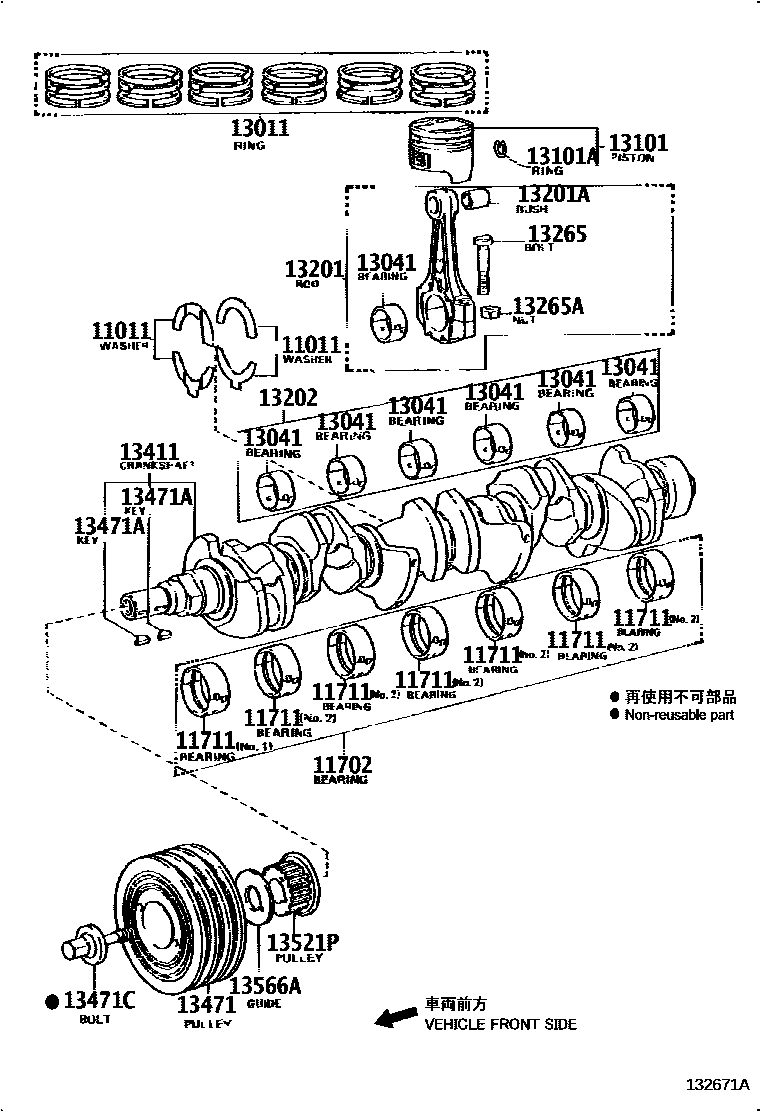

Parts diagram
11011WASHER SET, CRANKSHAFT THRUST
main11011-25010i200108-200509
main11011-54020i199512-199908
main11011-70010×2i199512-200102
main11011-73010i200509
main11011-74020i199604-200108
main11011-74030i200108-200411
main11011-74031i200411
main11011-75020×2i200709-201412
main11011-75021×2i201501
main11012-54020i199512-199908
main11013-54020i199512-199908
11702BEARING SET, CRANKSHAFT
main11704-54061i199512-199908
main11704-63021i200108-200410
main11704-63022i200411-200707
main11704-70024i200108-200708
main11704-70030i199805-200102
main11704-70040i200210
main11704-71030i200108-200510
main11704-73010i200511
main11704-75031i200709-201406
main11704-75032i201406-201501
main11704-75033i201501
main11704-75034i201712
main11704-88301i199512-199805
main11705-54061i199512-199908
11711BEARING, CRANKSHAFT
main11071-63020-01i199604-200108
main11071-63020-02i200108-200411
main11071-63020-03i199604-200108
main11071-63020-04i200108-200411
main11071-63020-05i199604-200108
main11071-63021-01i200411
main11071-63021-02i200411
main11071-63021-03i200411
main11071-63021-04i200411
main11071-63021-05i200411
main11071-70015-01i200108
main11071-70015-02i200108
main11071-70015-03i200108
main11071-70015-04i200108
main11071-70015-05i200108
main11071-70020-01i199805-200102
main11071-70020-02i199805-200102
main11071-70020-03i199805-200102
main11071-70020-04i199805-200102
main11071-70020-05i200110-200210
main11071-70030-01i200210
main11071-70030-02i200210
main11071-70030-03i200210
main11071-70030-04i200210
main11071-70030-05i200210
main11071-71010-01i200108-200509
main11071-71010-02i200108-200509
main11071-71010-03i200108-200509
main11071-73010-01i200509-200808
main11071-73010-02i200509-200808
main11071-73010-03i200509-200808
main11071-88300-01i199512-199805
main11071-88300-02i199512-199805
main11071-88300-03i199512-199805
main11071-88300-04i199512-199805
main11071-88300-05i199512-199805
main11701-54061-01×5i199512-199908
MARK 1
main11701-54061-02×5i199512-199908
MARK 2
main11701-54061-03×5i199512-199908
MARK 3
main11701-63021-01×4i199604-200108
main11701-63021-02×4i200108-200411
main11701-63021-03×4i200108-200411
main11701-63021-04×4i199604-200108
main11701-63021-05×4i200108-200411
main11701-63022-01×4i200411
main11701-63022-02×4i200411
main11701-63022-03×4i200411
main11701-63022-04×4i200411
main11701-63022-05×4i200411
main11701-70024-01×6i200108
main11701-70024-02×6i200210
main11701-70024-03×6i200210
main11701-70024-04×6i200210
main11701-70024-05×6i200108
main11701-70030-01×6i199805-200102
main11701-70030-02×6i200110-200210
main11701-70030-03×6i200110-200210
main11701-70030-04×6i200110-200210
main11701-70030-05×6i200110-200210
main11701-71030-01×4i199512-200108
main11701-71030-02×4i199512-200108
main11701-71030-03×4i199512-200108
main11701-73010-01×4i200509-200808
main11701-73010-02×4i200509-200808
main11701-73010-03×4i200509-200808
main11701-75031-01×5i200709-201405
main11701-75031-02×5i200709-201405
main11701-75031-03×5i200709-201405
main11701-75032-01×5i201406-201412
main11701-75032-02×5i201406-201412
main11701-75032-03×5i201406-201412
main11701-75032-04×5i201406-201412
main11701-75032-05×5i201406-201412
main11701-75033-01×5i201501
main11701-75033-02×5i201501
main11701-75033-03×5i201501
main11701-75033-04×5i201501-201712
main11701-75033-05×5i201501
main11701-75034-01×5i201712
main11701-75034-02×5i201712
main11701-75034-03×5i201712
main11701-75034-04×5i201712
main11701-75034-05×5i201712
main11701-88360-01×6i199512-199805
main11701-88360-02×6i199512-199805
main11701-88360-03×6i199512-199805
main11701-88360-04×6i199512-199805
main11701-88360-05×6i199512-199805
13011RING SET, PISTON
main13011-54100i199512-199908
main13011-70081i199512-200102
main13011-70110i200108-200708
main13011-70120i200210
main13011-70130i200110-200210
main13011-73050i199605-200004
main13011-73052i200108-200210
main13011-73060i199512-199605
main13011-73070i200210-200407
main13011-73071i200407
main13011-74121i199604-200108
main13011-74361i200108-200707
main13011-75100i200709
main13011-75140i200808
main13013-54100i199512-199908
main13013-70081i199512-200102
main13013-70110i200108-200708
main13013-70120i200210
main13013-70130i200110-200210
main13013-73052i200004-200108
main13013-73060i199512-200004
main13013-73070i200210-200407
main13013-73071i200407
main13013-74121i199604-200108
main13013-74361i200108-200707
main13013-75100i200709
main13013-75140i200808
main13014-54100i199512-199908
main13014-73052i200108-200210
main13014-73060i199512-200004
main13014-73070i200210-200407
main13014-73071i200407
main13014-74121i199604-200108
main13015-54100i199512-199908
main13015-73052i200004-200108
main13015-73060i199512-200004
main13015-73070i200210-200407
main13015-73071i200407
13041BEARING, CONNECTING ROD
main13041-54041-01×4i199512-199908
MARK 1
main13041-54041-02×4i199512-199908
MARK 2
main13041-54041-03×4i199512-199908
MARK 3
main13041-70020-03×6i199512-199807
main13041-70020-04×6i199512-199807
main13041-70020-05×6i199512-199807
main13041-70021-03×6i199807-200102
main13041-70021-04×6i199807-200102
main13041-70021-05×6i200108
main13041-71011-06×4i200108-200509
main13041-71011-07×4i200108-200509
main13041-71011-08×4i200108-200509
main13041-73010-06×4i200509-200808
main13041-73010-07×4i200509-200808
main13041-73010-08×4i200509-200808
main13041-74030-01×4i199604-199608
main13041-74030-02×4i199604-199608
main13041-74030-03×4i199604-199608
main13041-74040-01×4i199608-200108
main13041-74040-02×4i199608-200108
main13041-74040-03×4i200108-200411
MARK 3
main13041-74041-01×4i200411
MARK1
main13041-74041-02×4i200411
MARK2
main13041-74041-03×4i200411
MARK3
main13041-75050-04×4i200709-201501
main13041-75050-05×4i200709-201501
main13041-75050-06×4i200709-201501
main13041-75052-04×4i201501-201601
main13041-75052-05×4i201501-201601
main13041-75052-06×4i201501-201601
main13041-75070-04×4i201601
MARK 4
main13041-75070-05×4i201601
MARK 5
main13041-75070-06×4i201601
MARK 6
13101PISTON SUB-ASSY, W/PIN
main13101-54091-01×4i199512-199908
main13101-54091-02×4i199512-199908
main13101-54091-03×4i199512-199908
main13101-70100-01×6i199512-200102
main13101-70100-02×6i199512-200102
main13101-70100-03×6i199512-200102
main13101-70110×6i200108-200708
main13101-70120×6i200210
main13101-70130×6i200110-200210
main13101-73060-01×4i199512-199804
main13101-73060-02×4i199512-199804
main13101-73060-03×4i199512-199804
main13101-73061-01×4i200108-200407
main13101-73061-02×4i199804-200108
main13101-73061-03×4i200108-200407
main13101-73062-01×4i200407-200808
main13101-73062-02×4i200407-200808
main13101-73062-03×4i200407-200808
main13101-74160-01×4i199604-200108
main13101-74160-02×4i199604-200108
main13101-74160-03×4i199604-200108
main13101-74191-01×4i200108-200707
main13101-74191-02×4i200108-200707
main13101-74191-03×4i200108-200707
main13101-75120×4i200709
main13101-75140×4i200808-200909
main13101-75160×4i200909
main13103-54091×4i199512-199908
main13103-70100×6i199512-200102
main13103-70110×6i200108-200708
main13103-70120×6i200210
main13103-70130×6i200110-200210
main13103-73060×4i199512-199804
main13103-73061×4i200108-200407
main13103-73062×4i200407-200808
main13103-74160×4i199604-200108
main13103-74191×4i200108-200707
main13103-75120×4i200709
main13103-75140×4i200808-200909
main13103-75160×4i200909
main13104-54091×4i199512-199908
main13104-73060×4i199512-199804
main13104-73061×4i200108-200407
main13104-73062×4i200407-200808
main13104-74160×4i199604-200108
main13105-54091×4i199512-199908
main13105-73060×4i199512-199804
main13105-73061×4i200108-200407
main13105-73062×4i200407-200808
13101ARING, HOLE SNAP(FOR PISTON PIN)
main90520-22025×8i200709
main90521-23002×12i200110-200210
main90521-25004×8i199604-200108
main90521-31001×8i199512-199908
13201ROD SUB-ASSY, CONNECTING
main13201-59105×4i199512-199803
main13201-59106×4i199803-199908
main13201-79045×4i200108-200508
main13201-79046×4i200509
main13201-79146×4i199604-199608
main13201-79155×6i199512-199807
main13201-79156×6i200110-200210
main13201-79215×4i199608-200108
main13201-79405i200311-200410
main13201-79435×6i200108
main13201-79476×4i200709-201501
main13201-79477×4i201501-201601
main13201-79478×4i201601
main13201-79555×4i200411-200707
13201ABUSH(FOR CONNECTING ROD SMALL END)
main90999-73112×4i199604-200108
main90999-73113×6i199512-200102
main90999-73115×4i199512-199908
main90999-73144×4i200709
13202BEARING SET, CONNECTING ROD
main13204-54041i199512-199908
main13204-70020i199512-199807
main13204-70021i200108
main13204-71011i199512-200108
main13204-73010i200509
main13204-74030i199604-199608
main13204-74040i200108-200410
main13204-74041i200411-200707
main13204-75050i200709-201501
main13204-75052i201501-201512
main13204-75070i201601
13265BOLT, CONNECTING ROD
main13265-28010×8i200709
main13265-29025×8i199512-200108
main13265-54020×8i199512-199803
main13265-54021×8i199803-199908
main13265-62030×8i199604-200108
main13265-70020×12i199512-200102
13265ANUT, HEXAGON(FOR CONNECTING ROD BOLT)
main90170-09001×8i199512-200108
main90179-08118×8i199604-200108
main90179-09006×12i200108
main90179-10123×8i199512-199908
13411CRANKSHAFT
main13401-54070i199512-199908
main13401-70010i200210
main13401-75010i200709
main13411-70908i199512-200102
main13411-73010i199512-199810
main13411-73900i200108
main13411-74908i199604-200108
13471PULLEY, CRANKSHAFT
main13407-70090i200108
main13407-70100i200210
main13407-88303i200110-200210
main13408-54080i199512-199608
main13408-54090i199608-199908
main13408-73010i200108
main13408-74031i200108
main13408-74041i199604-200108
main13408-75050i200709
13471AKEY, CRANKSHAFT(FOR CRANKSHAFT PULLEY SET)
main90280-05005×2i200709
main95161-30622i199512-199908
13471CBOLT(FOR CRANKSHAFT PULLEY SET)
main90105-14069i199512-200108
main90105-14161i200303
main90105-16041i200709
main90105-18001i199512-200102
main90119-14015i199604-200108
main90119-18005i200210
main90901-19028i199512-199908
13521GEAR OR SPROCKET, CRANKSHAFT TIMING
main13521-33010i199512-200108
main13521-75020i200709-201404
main13521-75021i201405
13521PPULLEY, CRANKSHAFT TIMING
main13521-54030i199512-199908
main13521-70050i200108
main13521-70060i200210
main13521-74020i199604-199608
main13521-74040i200108
main13521-88300i199512-199902
main13521-88340i200110-200210
13566AGUIDE, TIMING BELT
main13566-46010i200210
main13566-54040i199512-199908
main13566-70031i200108
main13566-88300i199512-200102
main13567-74010i199604-200108

19 parts on this diagram · 8 diagrams in section
