CYLINDER HEAD

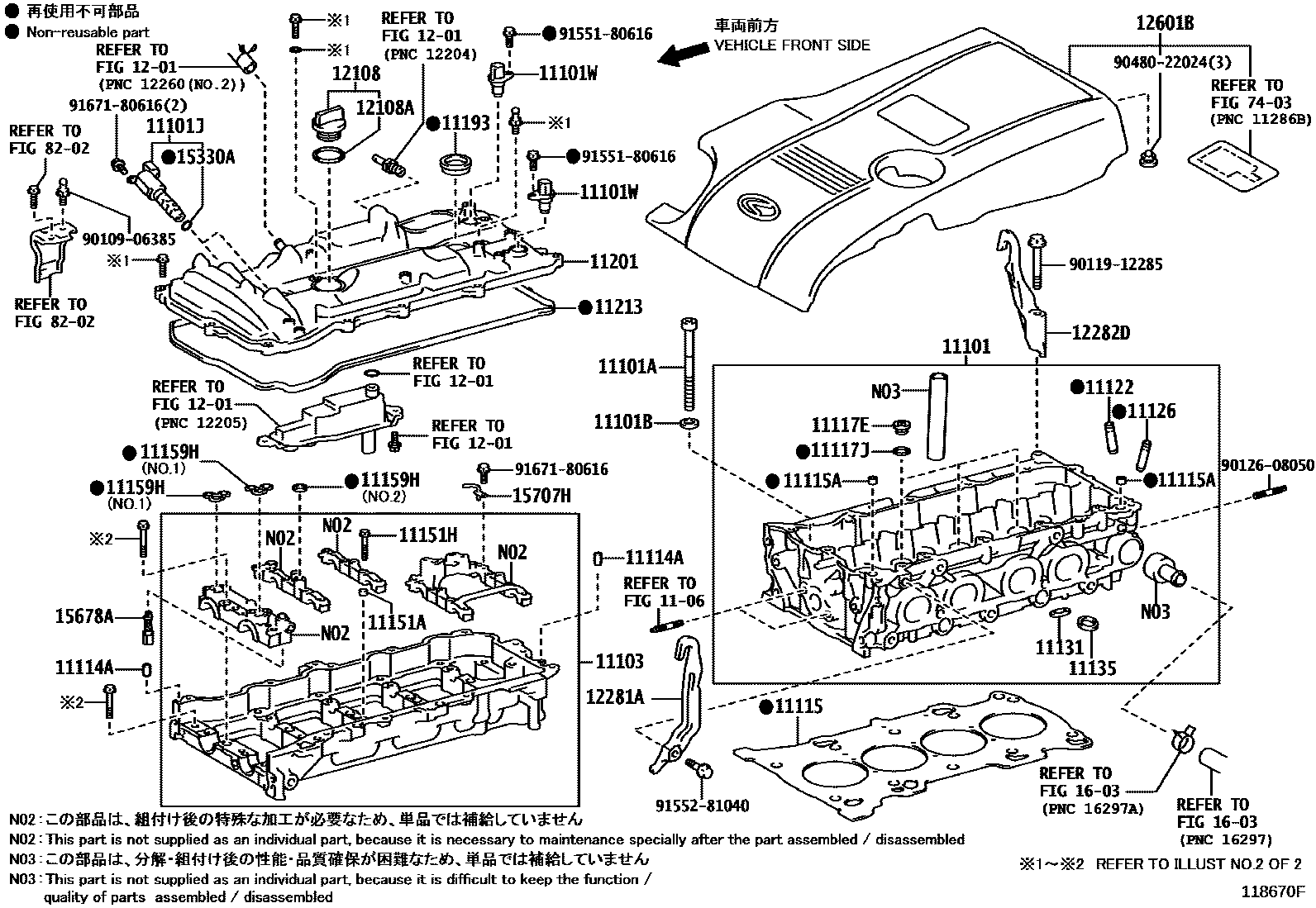

Parts diagram
1106
11101HEAD SUB-ASSY, CYLINDER
main11101-39596i201112-201402
main11101-39597i201402-201608
main11101-39607i201112-201402
main11101-39608i201402-201411
main11101-39786i201203-201402
main11101-39787i201402-201411
main11101-39788i201411-202007
main11101-39795i201309-202007
main11101-39855i201411-201510
main11101-39885i201609-201708
main11101-39886i201708-202003
main11101-39887i202003-202007
main11101-80001i201510-202007
11101ABOLT(FOR CYLINDER HEAD SET)
main90910-02162i201112-201608
main90910-02164i201309-202007
main90910-02189i201609-201712
main90910-02204i201712-202007
11101BWASHER, PLATE(FOR CYLINDER HEAD SET)
main90201-11034i201112-202007
main90201-13042i201609-201712
11101JVALVE ASSY, CAMSHAFT TIMING OIL CONTROL
main15330-37010i201309-202007
11101WSENSOR, CRANK POSITION, NO.1
main90919-05060i201309-202007
11103HOUSING SUB-ASSY, CAMSHAFT
main11103-36030i201309-202007
main11103-36050i201609-202007
11114APIN, STRAIGHT
main90250-05021i201510-202007
main90250-06003i201309-202007
main90250-08028i201112-202007
11115GASKET, CYLINDER HEAD
main11115-31051i201112-201608
main11115-31100i201203-202007
main11115-31110i201112-201510
main11115-31120i201510-202007
main11115-36050i201309-202007
main11115-36070i201609-202007
11115APIN, RING
main90253-11021i201112-202007
main90253-12002i201309-202007
11117EPLUG, W/HEAD STRAIGHT SCREW, NO.1
main90341-20002i201309-202007
main90341-20012i201112-202007
main90341-27010i201609-202007
11117JGASKET(FOR CYLINDER HEAD SCREW PLUG)
main16258-31020i201510-202007
main16258-36110i201609-202007
main90430-20004i201309-202007
main90430-27005i201510-202007
main90430-27005i201112-201510
11122BUSH, INTAKE VALVE GUIDE
main11122-31041i201112-201608
main11122-31050i201112-202007
main11122-31060i201411-201412
main11122-31070i201501-202007
main11123-31041i201112-201608
main11123-31050i201112-202007
main11123-31060i201411-201412
main11123-31070i201501-202007
11126BUSH, EXHAUST VALVE GUIDE
main11122-47010i201708-202003
main11123-47010i201708-202003
main11126-31030i201112-202007
main11126-36010i201609-201708
main11126-80010i202003-202007
main11127-31030i201112-202007
main11127-36010i201609-201708
main11127-80010i202003-202007
11131SEAT, INTAKE VALVE
main11131-31030i201112-201608
main11131-31050i201112-202007
main11131-36030i201309-202007
main11131-36050i201609-202007
main11132-31030i201112-201608
main11132-31050i201112-202007
main11132-36030i201309-202007
main11132-36050i201609-202007
11135SEAT, EXHAUST VALVE
main11135-31050i201112-201608
main11135-31090i201112-201412
main11135-31100i201501-201602
main11135-31110i201603-202007
main11135-36010i201309-202007
main11135-36020i201609-201708
main11135-36040i201708-202007
main11136-31050i201112-201608
main11136-31090i201112-201501
main11136-31100i201501-201603
main11136-31110i201603-202007
main11136-36010i201309-202007
main11136-36020i201609-201708
main11136-36040i201708-202007
11151APIN, RING(FOR CAMSHAFT BEARING CAP SETTING)
main90253-11021i201510-202007
main90253-13005i201309-202007
11151HBOLT(FOR CAMSHAFT BEARING CAP TO HOUSING)
main90119-07009i201309-202007
11159HGASKET, CAMSHAFT BEARING CAP OIL HOLE
main11159-36011i201309-202007
main90430-10024i201309-202007
11193GASKET, SPARK PLUG TUBE
main11193-31010i201510-202007
main11193-36010i201309-202007
main11193-70010i201112-202007
11201COVER SUB-ASSY, CYLINDER HEAD
main11201-31232i201112-201608
main11201-31280i201203-202007
main11201-31300i201510-201609
main11201-31301i201610-201909
main11201-31302i201910-202007
main11201-36040i201309-202007
11213GASKET, CYLINDER HEAD COVER
main11213-31040i201112-201608
main11213-31060i201203-202007
main11213-31070i201510-201909
main11213-31090i201910-202007
main11213-36040i201309-202007
main11213-36050i201609-202007
1201
12108CAP SUB-ASSY, OIL FILLER
main12180-21010i201112-201504
main12180-38010i201309-202007
12108AGASKET(FOR OIL FILLER CAP)
main90430-35001i201309-202007
main90430-37140i201112-201505
12281AHANGER, ENGINE, NO.1
main12281-31070i201112-202007
main12281-31130i201203-202007
main12281-36060i201309-202007
main12281-36100i201609-202007
12282DHANGER, ENGINE, NO.2
main12282-31140i201203-202007
main12282-31160i201510-201805
main12282-31161i201806-202007
main12282-36061i201309-201406
main12282-36062i201407-202007
main12282-36101i201609-202007
12601BCOVER SUB-ASSY, ENGINE, NO.1
main12601-31040i201510-202007
main12601-31050i201510-202007
main12601-36130i201309-202007
main12601-36221i201609-202007
15330ARING, O(FOR CAM TIMING OIL CONTROL VALVE)
main90099-14137i201112-202007
15678AFILTER, OIL CONTROL VALVE
main15678-31020i201510-202007
main15678-37010i201309-202007
15707HPIPE SUB-ASSY, OIL
main15707-36010i201309-202007
1603
7403
8202
9010906385
9011912285
9012608050
9048022024
9155180616
9155281040
9167180616

41 parts on this diagram · 14 diagrams in section
