REAR DOOR LOCK & HANDLE

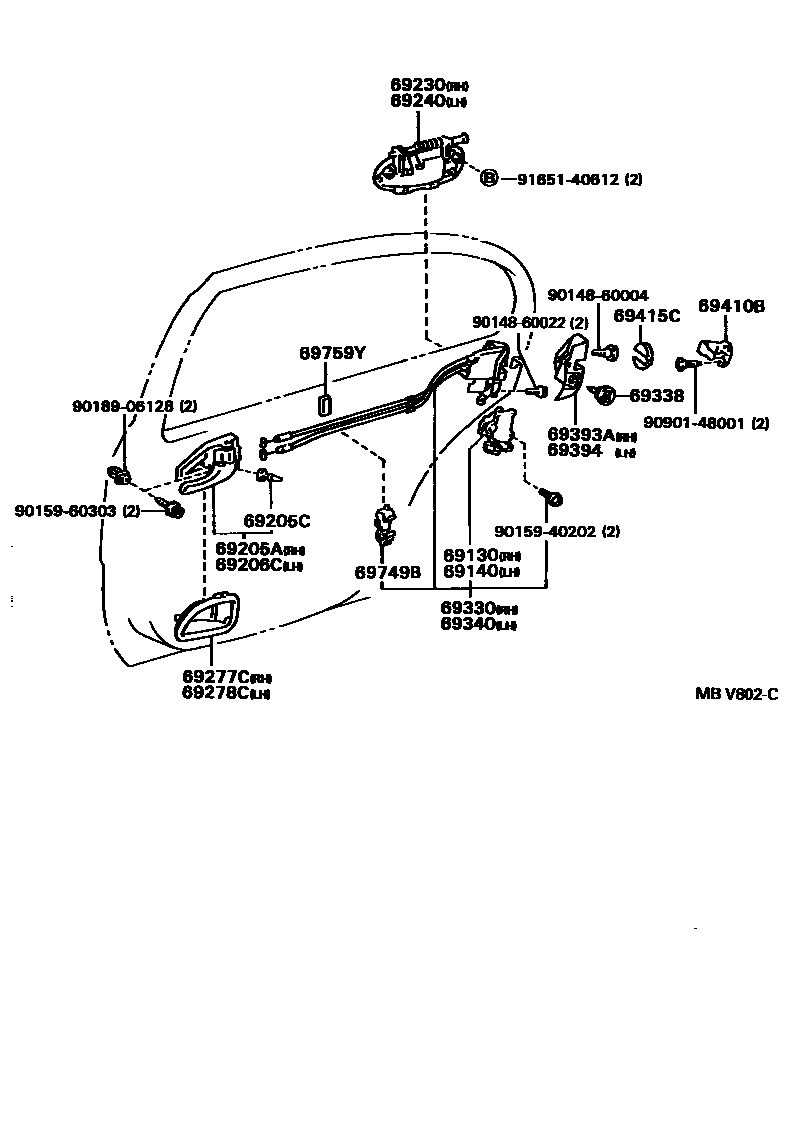

Parts diagram
69130ACTUATOR ASSY, REAR DOOR LOCK, RH
main69130-30080i199110-199301
69140ACTUATOR ASSY, REAR DOOR LOCK, LH
main69140-30080i199110-199301
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69205-30070-A0i199110-199508
IVORY,TRIM0#
main69205-30070-B0i199110-199508
GRAY,TRIM1#
main69205-30070-G0i199110-199508
LI.SPRUCE,TRIM6#
main69205-30071-A0i199508-199708
IVORY,TRIM0#
main69205-30071-B0i199508-199708
MD.GRAY,TRIM1#
main69205-30071-G0i199508-199708
SPRUCE,TRIM6#
69205CCUSHION(FOR REAR DOOR INSIDE HANDLE)
main90541-04018i199110-199708
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69206-30070-A0i199110-199508
IVORY,TRIM0#
main69206-30070-B0i199110-199508
GRAY,TRIM1#
main69206-30070-G0i199110-199508
LI.SPRUCE,TRIM6#
main69206-30071-A0i199508-199708
IVORY,TRIM0#
main69206-30071-B0i199508-199708
MD.GRAY,TRIM1#
main69206-30071-G0i199508-199708
SPRUCE,TRIM6#
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69230-30120-A0i199206-199508
WARM GRY P MC,046
main69230-30120-A1i199608-199707
main69230-30120-A1i199508-199708
SUPER WHITE PEARL MC,051
main69230-30120-B0i199110-199308
SUPER SILVER 3 M,176
main69230-30120-B1i199110-199508
DK.BL.GRAY ME,183
main69230-30120-B2i199308-199708
SILVER ME,199
main69230-30120-B2i199608-199707
main69230-30120-C0i199408-199507
main69230-30120-C0i199308-199708
BLACK,202
main69230-30120-D0i199110-199308
DK.MAUVE M.I.0,3K8
main69230-30120-E0i199110-199210
MEDIUM BEIGE M,4H6
main69230-30120-E1i199210-199308
BEIGE ME,4K9
main69230-30120-G0i199110-199308
DK GREEN M,6K2
main69230-30120-G1i199308-199508
BLUEISH GREEN MIO,6M2
main69230-30120-G2i199508-199708
GRAYISH GREEN M.M.,6N0
main69230-30120-G3i199508-199708
DK. GREEN MC.P.I.O.,6N9
main69230-30120-J0i199110-199508
DK.BLUE MICA FP,8J5
main69230-30120-J1i199508-199708
DK.BLUE MC FP,8L1
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69240-30120-A0i199206-199508
WARM GRY P MC,046
main69240-30120-A1i199608-199707
main69240-30120-A1i199508-199708
SUPER WHITE PEARL MC,051
main69240-30120-B0i199110-199308
SUPER SILVER 3 M,176
main69240-30120-B1i199110-199508
DK.BL.GRAY ME,183
main69240-30120-B2i199308-199708
SILVER ME,199
main69240-30120-B2i199608-199707
main69240-30120-C0i199308-199708
BLACK,202
main69240-30120-C0i199408-199507
main69240-30120-D0i199110-199308
DK.MAUVE M.I.0,3K8
main69240-30120-E0i199110-199210
MEDIUM BEIGE M,4H6
main69240-30120-E1i199210-199308
BEIGE ME,4K9
main69240-30120-G0i199110-199308
DK GREEN M,6K2
main69240-30120-G1i199308-199508
BLUEISH GREEN MMIO,6M2
main69240-30120-G2i199508-199708
GRAYISH GREEN M.M.,6N0
main69240-30120-G3i199508-199708
DK. GREEN MC.P.I.O.,6N9
main69240-30120-J0i199110-199508
DK.BLUE MICA FP,8J5
main69240-30120-J1i199508-199708
DK.BLUE MC FP,8L1
69277CBEZEL, REAR DOOR INSIDE HANDLE, RH
main69277-30120-A0i199110-199708
IVORY,TRIM0#
main69277-30120-B0i199110-199708
GRAY,TRIM1#
main69277-30120-G0i199110-199708
LI.SPRUCE,TRIM6#
69278CBEZEL, REAR DOOR INSIDE HANDLE, LH
main69278-30050-A0i199110-199708
IVORY,TRIM0#
main69278-30050-B0i199110-199708
GRAY,TRIM1#
main69278-30050-G0i199110-199708
LI.SPRUCE,TRIM6#
69330LOCK ASSY, REAR DOOR, RH
main69050-30350i199110-199301
main69050-30370i199301-199708
69338KNOB, CHILD PROTECTOR LOCK LEVER
main69338-30010i199110-199708
69340LOCK ASSY, REAR DOOR, LH
main69060-30370i199110-199301
main69060-30390i199301-199708
69393ACOVER, REAR DOOR LOCK, OUTER RH
main69393-30030i199110-199708
69394COVER, REAR DOOR LOCK, OUTER LH
main69394-30030i199110-199708
69410BPLATE ASSY, REAR DOOR LOCK STRIKER
main69410-30030i199110-199301
main69410-30040i199301-199708
69415CCOVER, DOOR LOCK STRIKER, REAR
main69415-30010i199110-199708
69749BCLAMP, REAR DOOR LOCK LINK
main69749-30050i199110-199708
69759YSILENCER, REAR DOOR LOCK LINK
main69759-30090i199110-199708
9014860004
9014860022
9015940202
9015960303
9018906128
9090148001
9165140612

25 parts on this diagram · 1 diagram in section
