FUEL INJECTION SYSTEM

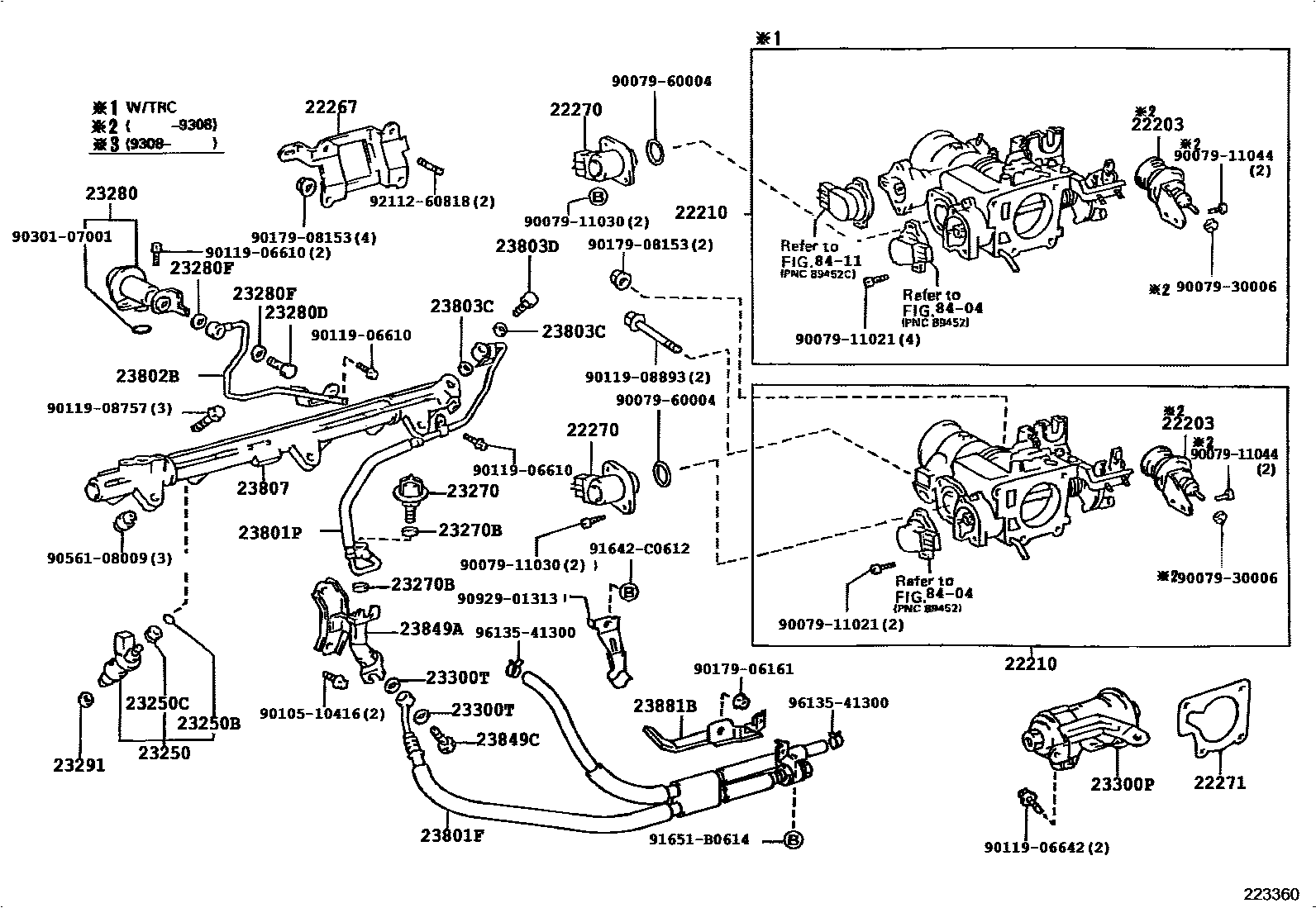

Parts diagram
22203DASH POT SUB-ASSY(FOR THROTTLE BODY)
main22202-46040i¥5,700199110-199306
sub22202-46050¥5,700
main22202-46050i¥5,700199306-199708
main22202-46060i¥5,700199110-199308
22210BODY ASSY, THROTTLE
main22030-46040i¥140,000199110-199708
main22210-46090i¥50,500199110-199201
sub22210-46091¥50,600
main22210-46091i¥50,600199201-199308
main22210-46120i¥50,500199110-199201
sub22210-46121¥50,500
main22210-46121i¥50,500199201-199308
main22210-46230i¥50,500199308-199708
main22210-46240i¥50,500199308-199708
main22210-50090i¥50,500199210-199409
main22210-50091i¥50,500199409-199708
22267BRACKET, THROTTLE BODY
main22267-46020i¥930199110-199708
22270VALVE ASSY, IDLE SPEED CONTROL(FOR THLOTTLE BODY)
main22270-46050i¥83,700199110-199708
main22270-46060i¥83,700199110-199708
main22270-50020i¥83,700199210-199708
22271GASKET, THROTTLE BODY
main22271-46020i¥510199110-199708
main22271-46030i¥820199110-199708
main22271-50010i¥370199210-199708
23250INJECTOR ASSY, FUEL
main23209-46030i¥20,500199110-199511
sub23209-46031¥21,100
main23209-46031i¥21,100199511-199708
main23209-49025i¥20,500199110-199708
main23209-50020i¥20,500199210-199708
23250BRING, O(FOR FUEL INJECTOR)
main90301-07001i¥350199110-199708
main90301-14006i¥260199110-199708
main90301-17007i¥260199110-199708
23250CGROMMET(FOR FUEL INJECTOR)
main90480-13005i¥230199110-199708
23270DAMPER ASSY, FUEL PRESSURE PULSATION
main23207-46021i¥7,400199110-199708
main23270-50010i¥6,400199210-199708
sub23270-50011¥6,400
23270BGASKET(FOR PULSATION DAMPER HOSE)
main23232-41081i¥0199210-199708
DAMPER SIDE
main90430-12026i¥90199110-199708
DELIVERY PIPE SIDE
main90430-14008i¥90199110-199708
DAMPER SIDE
23280REGULATOR ASSY, FUEL PRESSURE
main23280-46010i¥10,000199110-199708
main23280-46030i¥10,000199110-199708
main23280-50010i¥9,800199210-199708
23280DBOLT, UNION(FOR FUEL PIPE OR HOSE SET)
main90401-10038i¥340199110-199708
23280FGASKET(FOR FUEL PRESSURE REGULATOR)
main90430-10012i¥150199110-199708
23291INSULATOR, INJECTOR VIBRATION
main23291-41010i¥340199110-199708
main23291-46010i¥120199309-199708
main23291-75010i¥160199110-199708
INJECTOR SIDE,INJECTOR SIDE
main23291-76010i¥760199110-199708
DELIVERY PIPE SIDE,DELIVERY PIPE SIDE
23300PFILTER, FUEL(FOR EFI)
main23300-50050i¥7,100199110-199708
23300TGASKET(FOR FUEL FILTER)
main90430-12026i¥90199110-199708
23801FHOSE, FUEL, NO.1
main23906-46010i¥9,400199110-199708
23801PPIPE SUB-ASSY, FUEL, NO.1
main23801-46020i¥5,500199110-199308
sub23801-46021¥5,500
main23801-46021i¥5,500199308-199708
main23801-46040i¥4,930199110-199708
main23801-50010i¥2,630199210-199708
23802BPIPE SUB-ASSY, FUEL, NO.2
main23802-46030i¥3,790199110-199311
main23802-46050i¥3,820199110-199708
main23802-46060i¥4,360199311-199708
main23802-50011i¥3,090199210-199708
23803CGASKET(NOZZLE LEKAGE PIPE NO.3)
main90401-10038i¥340199210-199708
main90430-12026i¥90199110-199708
23803DBOLT, UNION(FOR NOZZLE LEKAGE PIPE NO.3)
main90401-12023i¥340199110-199708
main90430-10012i¥150199210-199708
23807PIPE SUB-ASSY, FUEL DELIVERY
main23807-46010i¥14,600199110-199208
sub23807-46011¥14,400
main23807-46011i¥14,400199208-199708
sub23807-46021¥14,600
main23807-50020i¥12,700199210-199708
sub23807-50021¥12,700
main23814-46030i¥18,200199110-199704
sub23814-46031¥18,200
main23814-46031i¥18,200199704-199708
sub23814-46033¥18,200
23849ASUPPORT, FUEL PIPE
main23849-46010i¥4,670199110-199708
23849CBOLT, UNION(FOR FUEL PIPE SUPPORT)
main90401-12029i¥520199110-199708
23881BBRACKET, FUEL HOSE
main23881-46020i¥1,220199110-199708
8404
8411
9007911021
main90079-11021¥120
9007911030
main90079-11030¥100
9007911044
main90079-11044¥120
9007930006
main90079-30006¥130
9007960004
main90079-60004¥170
9010510416
main90105-10416¥110
9011906610
main90119-06610¥120
9011906642
main90119-06642¥120
9011908757
main90119-08757¥140
9011908893
main90119-08893¥260
9017906161
main90179-06161¥70
9017908153
main90179-08153¥90
9030107001
main90301-07001¥350
9056108009
main90561-08009¥200
9092901313
main90929-01313¥390
91642C0612
main91642-C0612¥100
91651B0614
main91651-B0614¥100
9211260818
main92112-60818¥200
9613541300
main96135-41300¥140

46 parts on this diagram · 5 diagrams in section
