WIRING & CLAMP

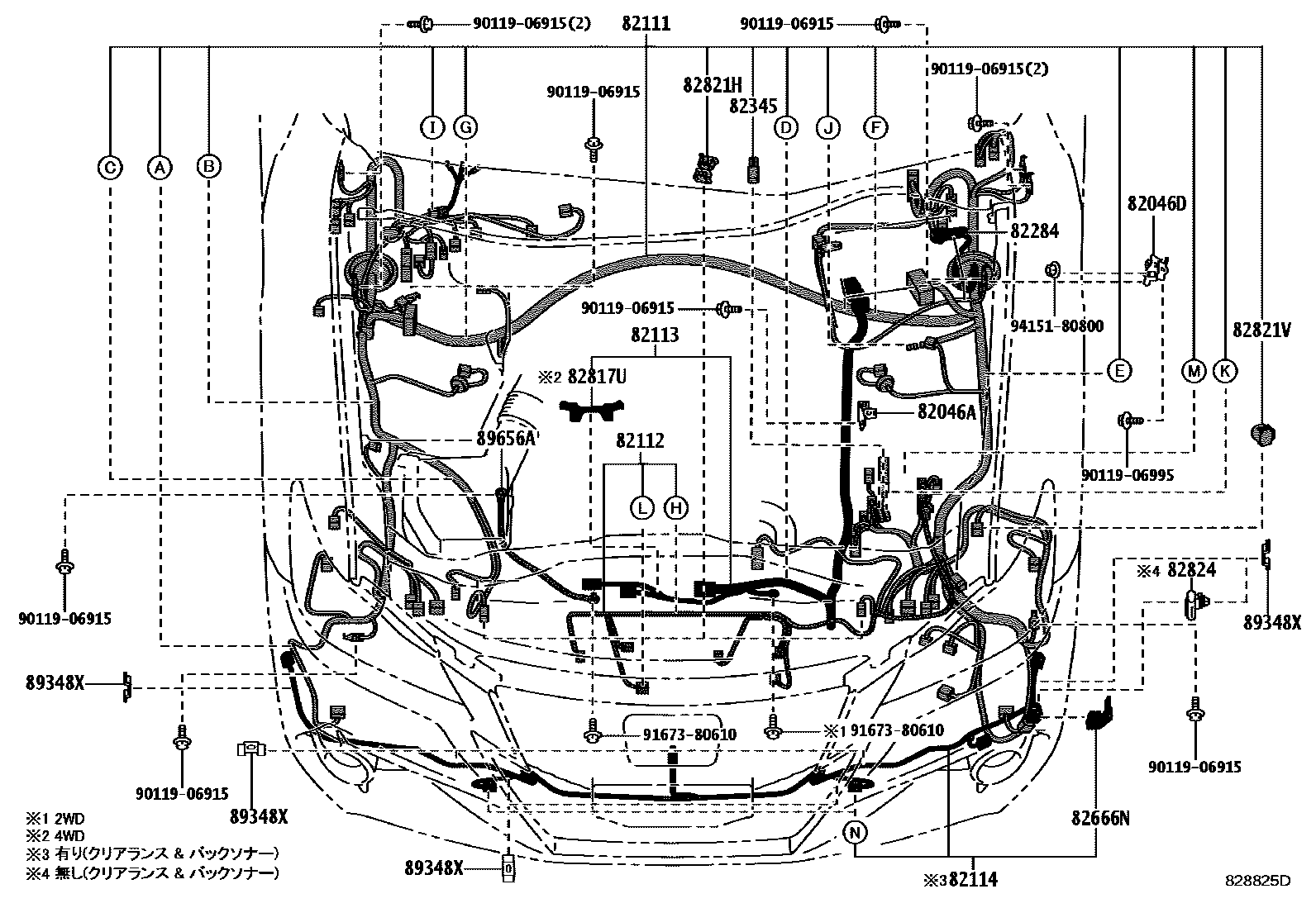

Parts diagram
82046AWIRE SUB-ASSY, BODY GROUND, NO.1
main82046-30100i¥1,420201212-201804
82046DWIRE, BODY GROUND
main82046-30140i¥1,420201509-201804
82111WIRE, ENGINE ROOM MAIN
main82111-30Y81i¥186,000201212-201309
sub82111-30Y82¥186,000
main82111-30Y82i¥186,000201310-201509
main82111-3AE20i¥203,000201212-201302
sub82111-3AE21¥203,000
main82111-3AE21i¥203,000201303-201309
sub82111-3AE22¥203,000
main82111-3AE22i¥203,000201310-201407
main82111-3AE23i¥203,000201407-201509
main82111-3AE40i¥203,000201212-201302
sub82111-3AE41¥203,000
main82111-3AE41i¥203,000201303-201309
sub82111-3AE42¥203,000
main82111-3AE42i¥203,000201310-201407
main82111-3AE43i¥203,000201407-201509
main82111-3AE50i¥203,000201212-201302
sub82111-3AE51¥203,000
main82111-3AE51i¥203,000201303-201309
sub82111-3AE52¥203,000
main82111-3AE52i¥203,000201310-201509
main82111-3AE60i¥203,000201212-201302
sub82111-3AE61¥203,000
main82111-3AE61i¥203,000201303-201309
sub82111-3AE62¥203,000
main82111-3AE62i¥203,000201310-201407
main82111-3AE63i¥203,000201407-201509
main82111-3AE70i¥203,000201212-201302
sub82111-3AE71¥203,000
main82111-3AE71i¥203,000201303-201309
sub82111-3AE72¥203,000
main82111-3AE72i¥203,000201310-201509
main82111-3AE80i¥203,000201212-201302
sub82111-3AE81¥203,000
main82111-3AE81i¥203,000201303-201309
sub82111-3AE82¥203,000
main82111-3AE82i¥203,000201310-201407
main82111-3AE83i¥203,000201407-201509
main82111-3AE90i¥203,000201212-201302
sub82111-3AE91¥203,000
main82111-3AE91i¥203,000201303-201309
sub82111-3AE92¥203,000
main82111-3AE92i¥203,000201310-201509
main82111-3AF00i¥186,000201212-201302
sub82111-3AF01¥186,000
main82111-3AF01i¥186,000201303-201309
sub82111-3AF02¥186,000
main82111-3AF02i¥186,000201310-201407
main82111-3AF03i¥221,000201407-201509
main82111-3AF11i¥255,000201301-201509
main82111-3AF30i¥271,000201301-201302
sub82111-3AF31¥271,000
main82111-3AF31i¥271,000201303-201407
main82111-3AF32i¥271,000201407-201509
main82111-3AF50i¥271,000201301-201302
sub82111-3AF51¥271,000
main82111-3AF51i¥271,000201303-201407
main82111-3AF52i¥271,000201407-201509
main82111-3AF61i¥186,000201212-201309
sub82111-3AF62¥186,000
main82111-3AF62i¥186,000201310-201509
main82111-3AF71i¥255,000201301-201509
main82111-3AF80i¥271,000201309-201509
main82111-3AG30i¥184,000201608-201804
main82111-3AG40i¥184,000201608-201804
main82111-3AG50i¥198,000201608-201804
main82111-3AJ00i¥155,000201608-201804
main82111-3AJ20i¥169,000201608-201804
main82111-3AJ30i¥169,000201608-201804
main82111-3AJ40i¥169,000201608-201804
main82111-3AJ50i¥169,000201608-201804
main82111-3AJ60i¥169,000201608-201804
main82111-3AJ70i¥169,000201608-201804
main82111-3AJ80i¥184,000201608-201804
main82111-3AQ00i¥255,000201407-201509
main82111-3AQ10i¥271,000201407-201509
main82111-3AQ20i¥255,000201407-201509
main82111-3AQ30i¥271,000201407-201509
main82111-3AQ40i¥271,000201407-201509
main82111-3AW70i¥186,000201509-201608
main82111-3AW90i¥203,000201509-201608
main82111-3AX00i¥221,000201509-201608
�I�[�f�B�I�|�I�[�f�B�I�����C�U�X�s�[�J�C�J�o�[�������o�b�N���j�^�|����
main82111-3AX20i¥221,000201509-201608
main82111-3AX30i¥203,000201509-201608
main82111-3AX40i¥203,000201509-201608
main82111-3AX50i¥203,000201509-201608
main82111-3AX60i¥203,000201509-201608
main82111-3AX70i¥203,000201509-201608
main82111-3AX80i¥203,000201509-201608
main82111-3AX90i¥255,000201509-201608
main82111-3AY10i¥272,000201509-201608
main82111-3AY20i¥272,000201509-201608
main82111-3AY30i¥272,000201509-201608
main82111-3AY40i¥272,000201509-201608
main82111-3AY50i¥272,000201509-201608
main82111-3AY60i¥272,000201509-201608
main82111-3AY70i¥272,000201509-201608
main82111-3AY80i¥221,000201509-201608
main82111-3AY90i¥272,000201509-201608
main82111-3FB40i¥291,000201509-201608
main82111-3FC00i¥212,000201608-201804
main82111-3FC20i¥212,000201608-201804
main82111-3FC30i¥212,000201608-201804
main82111-3FC40i¥212,000201608-201804
main82111-3FC50i¥212,000201608-201804
main82111-3FC60i¥212,000201608-201804
main82111-3FC70i¥212,000201608-201804
main82111-3FC80i¥212,000201608-201804
main82111-3FD00i¥226,000201608-201804
main82111-3FD40i¥226,000201608-201804
82112WIRE, ENGINE ROOM, NO.2
main82112-30C60i¥7,500201309-201608
main82112-30C70i¥9,200201509-201608
�A�h�o���X�g�p�b�P�[�W
main82112-30C70i¥9,200201407-201509
main82112-30F70i¥3,410201212-201509
main82112-30F80i¥4,260201212-201509
main82112-30G00i¥4,260201301-201509
main82112-30G10i¥5,100201301-201509
main82112-30N40i¥4,960201509-201608
main82112-30P30i¥6,000201509-201608
main82112-30P50i¥6,000201509-201608
main82112-30T70i¥6,200201608-201804
main82112-30T80i¥6,200201608-201804
main82112-30T90i¥6,200201608-201804
main82112-30U50i¥8,700201608-201804
82113WIRE, ENGINE ROOM, NO.3
main82113-30740i¥13,500201212-201804
main82113-30780i¥13,500201212-201804
82114WIRE, ENGINE ROOM, NO.4
main82114-30260i¥4,260201309-201509
main82114-30400i¥4,250201509-201804
82284WIRE, EARTH
main82284-30070i¥4,250201301-201804
main82284-30100i¥4,250201212-201804
main82284-30110i¥4,250201509-201804
82345DIODE
main82345-12050i¥790201212-201509
82666NHOLDER, CONNECTOR NO.10
main82666-30D80i¥410201309-201804
82817PROTECTOR, WIRING HARNESS, NO.1
main82817-30R00i¥1,280201309-201804
main82817-3AC20i¥870201509-201804
82817UPROTECTOR, WIRING HARNESS, NO.16
main82817-30B10i¥530201212-201804
82821HCOVER, CONNECTOR
main82821-30650i¥60201212-201804
82821VCOVER, CONNECTOR
main82821-35040i¥180201509-201804
82824CONNECTOR, WIRING HARNESS
main82824-30680i¥900201212-201509
�����n�d�l���e���}�e�B�N�X�|�L���i�c�b�l�j
main82824-30680i¥900201212-201509
�e���}�e�B�N�X�|�L���i�c�b�l�j
main82824-30680i¥900201212-201509
�����n�d�l
main82824-30760i¥750201509-201804
89348XCLIP, ULTRASONIC SENSOR, FRONT
main89348-50050i¥260201509-201804
89656AWIRE, POWER STEERING EARTH
main89656-30010i¥1,420201212-201804
main89656-30030i¥1,200201301-201804
9011906915
main90119-06915¥60
9011906995
main90119-06995¥60
9167380610
main91673-80610¥70
9415180800
main94151-80800¥80

20 parts on this diagram · 26 diagrams in section
