VENTILATION HOSE

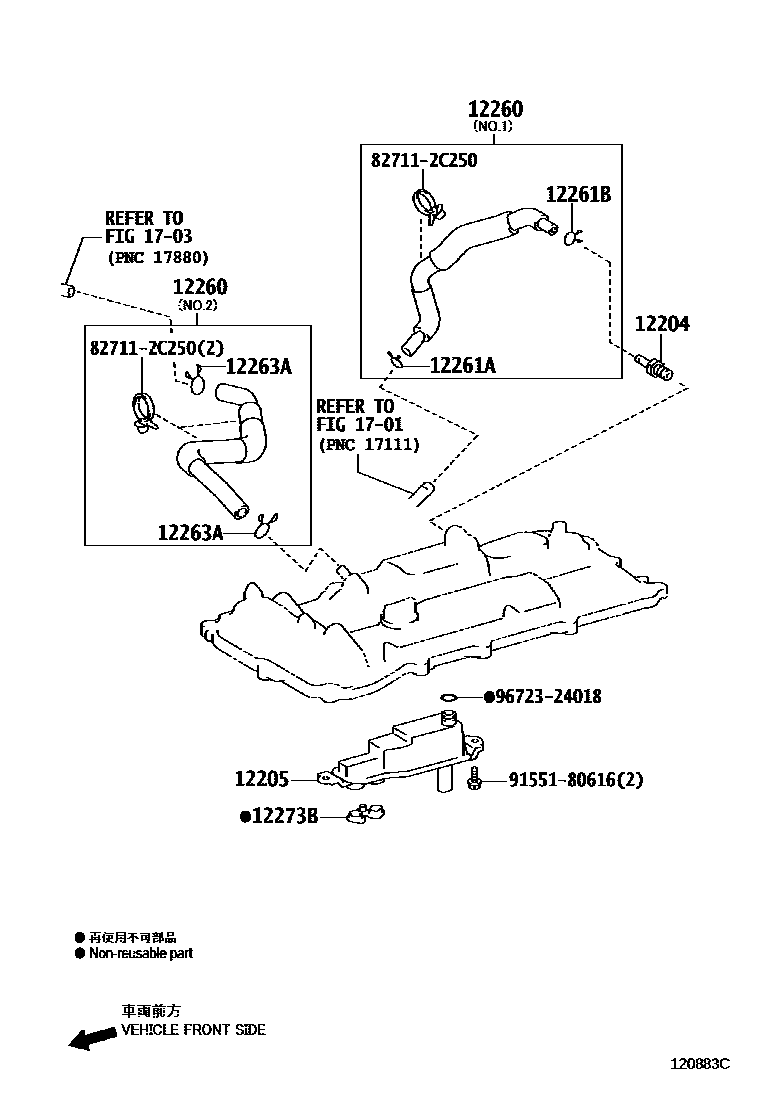

Parts diagram
12204VALVE SUB-ASSY, VENTILATION
main12204-31040i201509-201804
main12204-31050i201212-201509
main12204-31140i201509-201804
main12204-36040i201301-201509
main12204-36050i201509-201804
12205CASE SUB-ASSY, VENTILATION
main12205-36020i201301-201404
main12205-36021i201509-201804
12260HOSE ASSY, VENTILATION
main12260-36060i201509-201804
main12260-36070i201301-201509
12261HOSE, VENTILATION
main12261-31060i201509-201804
main12261-31120i201212-201509
main12261-31180i201509-201804
main12261-36080i201509-201804
12261ACLIP OR CLAMP(FOR VENTILATION HOSE)
main90466-22005i201509-201804
main90467-14017×2i201509-201804
main90467-15120i201509-201804
main96137-52501i201509-201804
12261BCLIP OR CLAMP(FOR VENTILATION HOSE)
main90467-15120i201301-201509
main96136-43601i201509-201804
12263HOSE, VENTILATION, NO.3
main12263-36020i201509-201804
12263ACLIP(FOR VENTILATION HOSE)
main90467-21004×2i201301-201509
main96136-52101i201509-201804
12273BGASKET, OIL SEPARATOR
main12273-36020i201301-201509
1701
1703
827112C250WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
9155180616
9672324018

14 parts on this diagram · 4 diagrams in section
