ALTERNATOR

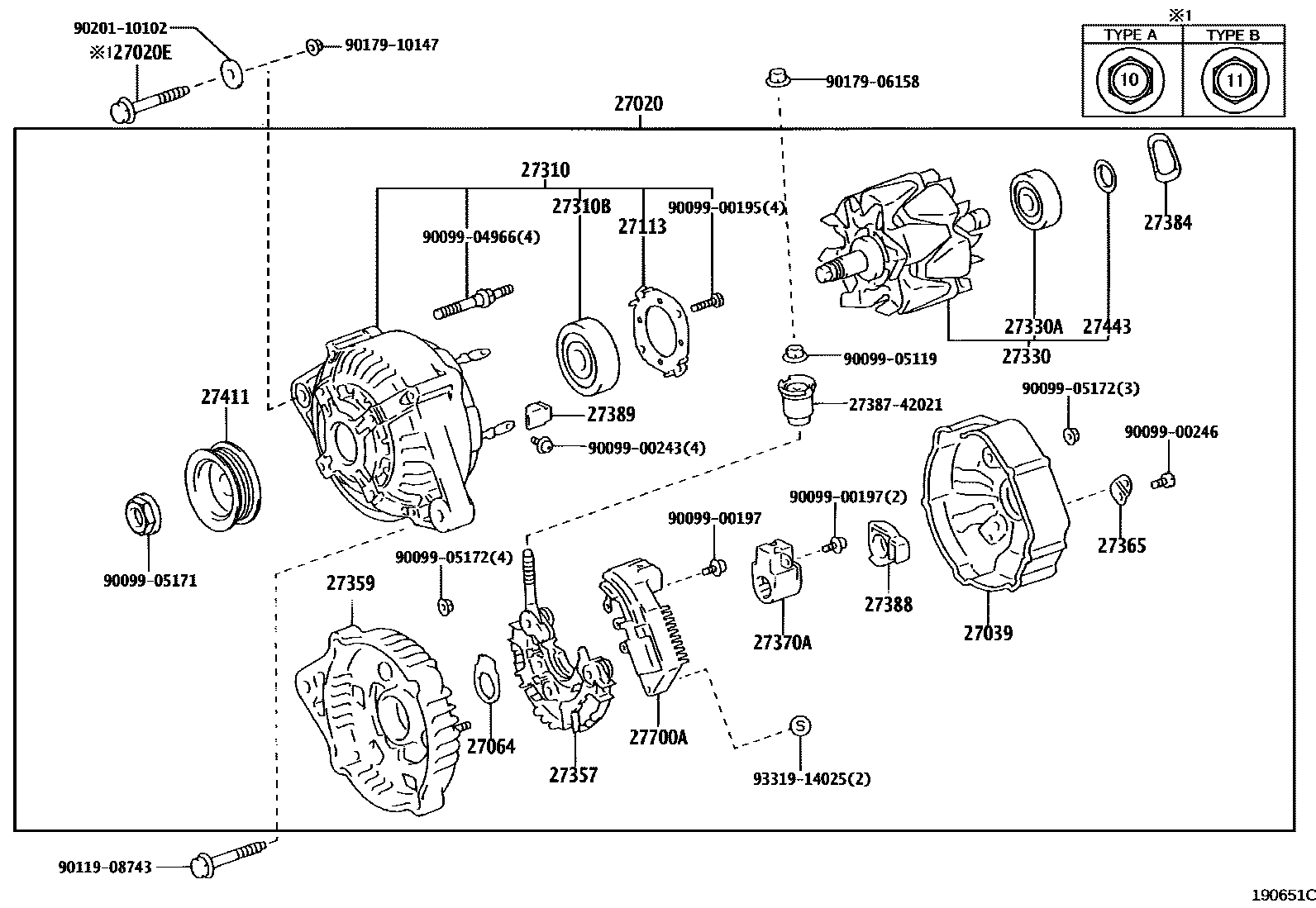

Parts diagram
27020ALTERNATOR ASSY
main27060-46060i199508-199909
main27060-46150i199508
main27060-50100i199511-199707
main27060-50180i199508-199707
main27060-50210i199707-199909
main27060-50220i199707-199909
main27060-54170i199508-199707
main27060-54180i199707-199909
main27060-70390i199512-200102
main27060-70460i199508-199808
main27060-70470i199808
27020EBOLT(FOR ALTERNATOR)
main90105-10114i199512-200002
main90105-10133i199508-199808
main90105-10287i199508-199909
main90105-10458i199808-200002
main90105-10498i200002-200102
main90105-10499i200002
main90119-10791i199508-199909
main91512-61050i199508
27039COVER, ALTERNATOR REAR END
main27039-22050i200104
main27039-46190i199508-200104
main27039-50090i199511-199806
main27039-50250i199806-199909
main27039-55080i199508-200104
main27039-70470i200104
27064SEAL, ALTERNATOR PLATE
main27064-42010i199508
27113PLATE, BEARING RETAINER, ALTERNATOR
main27312-42010i199508
main27312-64130i199508-199909
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-46290i199508
main27310-50030i199707-199909
main27310-50060i199511-199707
main27310-50190i199508-199707
main27310-50240i199707-199909
main27310-54520i199508-199707
main27310-54650i199707-199909
main27310-70350i199512-200102
main27310-74480i199508
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main90099-10165i199508-199909
main90099-10191i199512-200102
main90099-10192i199508
27330ROTOR ASSY, ALTERNATOR
main27330-16390i200007
main27330-43200i199512-200102
main27330-46090i199707-199909
main27330-46290i199508
main27330-50070i199511-199909
main27330-64190i199508-199909
main27330-76030i199508-200007
27330ABEARING(FOR ALTERNATOR ROTOR)
main90099-10140i199508
main90099-10194i199508
27357HOLDER, ALTERNATOR, W/RECTIFIER
main27357-46290i199508
main27357-55080i199508
main27357-74170i199511-199909
27359FRAME, ALTERNATOR RECTIFIER END
main27359-46290i199508
main27359-50030i199511-199909
main27359-50190i199508-199707
main27359-50240i199707-199909
main27359-54420i199508-199909
main27359-70350i199512-200102
main27359-74330i199508
27365PLATE, TERMINAL
main27365-55080i199508
27370AHOLDER ASSY, ALTERNATOR BRUSH
main27370-70350i199512-200102
main27370-75060i199508
27384WASHER
main27384-50030i199508
27388COVER, ALTERNATOR BRUSH
main27388-42010i199508-199707
main27388-46220i199707-199909
27389INSULATOR, TERMINAL
main27389-42010i199508
27411PULLEY, ALTERNATOR
main27411-43200i199511-199707
main27411-46080i199508
main27411-50190i199508-199707
main27411-50240i199707-199909
main27411-70330i199508
main27411-70350i199512-200102
27443COVER, ALTERNATOR BEARING
main27443-63020i199508
27700AREGULATOR ASSY, GENERATOR
main27700-46050i199508-199707
main27700-46060i199508
main27700-50030i199508-199909
main27700-54060i199508-199608
main27700-62030i199707-199909
main27700-70040i199512-200102
2738742021INSULATOR, TERMINAL
9009900195
9009900197
9009900243
9009900246
9009904966
9009905119
9009905171
9009905172
9011908743
9017906158
9017910147
9020110102
9331914025

33 parts on this diagram · 4 diagrams in section
