CYLINDER BLOCK

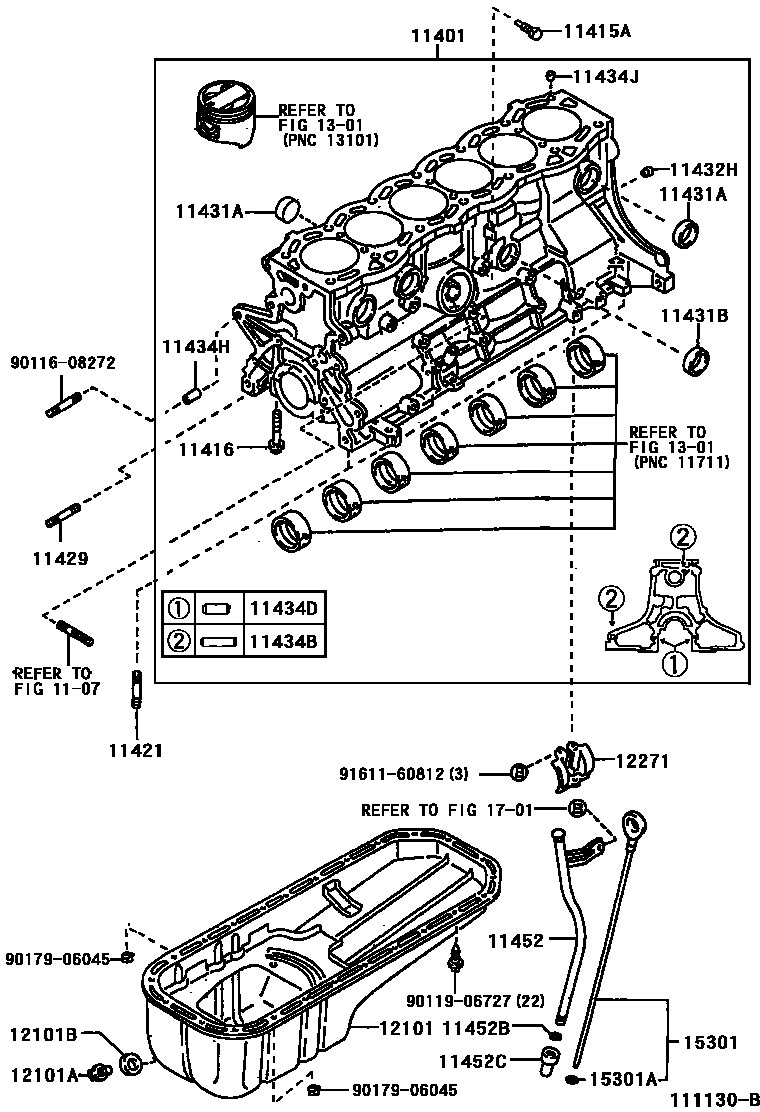

Parts diagram
1107
11401BLOCK SUB-ASSY, CYLINDER
main11401-49646i199508-199604
main11401-49647i199604-200006
main11401-49648i200006-200103
main11401-49666i199508-199604
main11401-49667i199604-200103
main11401-49668i200103
main11401-49686i199512-199604
main11401-49687i199604-200103
main11401-49688i200103
main11401-49695i199808-199909
main11401-49695i199711-199808
2JZGE *(W)
main11401-49725i200103
main11401-59497i199508-199909
main11401-59565i199508-199707
main11401-59605i199511-199707
main11401-59655i199707
main11401-59665i199707
main11401-79415i199508-199805
main11401-79466i199512-199805
main11401-80017i199808
main11401-80020i199805-199808
main11401-80031i199805-199810
main11401-80036i199810-200102
11415COCK SUB-ASSY, WATER DRAIN(FOR CYLINDER BLOCK)
main90345-53030i199508-199803
main90910-09075i199808-199909
main90910-09095i199508
main90910-09110i199803-199909
11415APLUG, WATER DRAIN COCK(FOR CYLINDER BLOCK)
main90910-09087i199508-199909
main90910-09102i199508-199909
main96431-23814i199508-199810
11416BOLT(FOR CRANKSHAFT BEARING CAP SET)
main90105-10028i199508-199909
main90910-02061i199508-199909
main90910-02104i199508-199909
11421BOLT, STUD(FOR OIL PAN)
main90116-06014i199508-199909
main90116-06098i199508-199707
main90116-06098i199707
main90116-06110i199508-199705
main90116-08299i199508-199705
main90116-08299i199511-199705
main90126-08031i199705
11429BOLT, STUD(FOR ALTERNATOR BRACKET)
main90116-10051i199508-199909
11431APLUG, TIGHT, NO.1(FOR CYLINDER BLOCK)
main96411-42500i199508-199909
main96411-43500i199508-199909
11431BPLUG, TIGHT, NO.2(FOR CYLINDER BLOCK)
main96411-43500i199508-199909
main96411-44000i199508-199909
11432HPLUG, W/HEAD TAPER SCREW, NO.5
main90344-53015i199508-199909
11434BPIN, STRAIGHT(FOR CLUTCH HOUSING SET)
main90250-10113i199508-199909
main90250-10192i199508-199909
11434DPIN, STRAIGHT(FOR ENGINE REAR OIL SEAL)
main90250-06003i199508-199909
main90250-06015i199508-199909
main90253-11021i199508-199909
11434HPIN, RING (FOR TIMING BELT COVER SET)
main90253-11021i199508-199909
11434JPIN, RING (FOR CYLINDER HEAD SET)
main90253-13017i199508-199909
main90253-14003i199508-199909
11452GUIDE, OIL LEVEL GAGE
main11452-46010i199508
main11452-46070i199609
main11452-46080i199512-199609
main11452-46100i199711-199808
2JZGE *(W)
main11452-46100i199808-199909
main11452-50050i199511-199707
main11452-50061i199508-199707
main11452-50090i199707
main11452-50100i199707
main11452-54120i199508-199909
main11452-70040i199512-200102
main11452-70050i199508-199808
main11452-70060i199808-199909
11452BRING, O(FOR OIL LEVEL GAGE GUIDE)
main90301-09018i199705-199909
main96711-19010i199508-199707
main96711-24010i199508-199705
main96721-19010i199508-199909
11452CUNION(FOR OIL LEVEL GAGE GUIDE)
main11459-70010i199808-199909
main90405-10016i199508-199808
12101PAN SUB-ASSY, OIL
main12101-46030i199512-199710
main12101-46031i199710-199906
main12101-46032i199906
main12101-50021i199511
main12101-54240i199508-199808
main12101-54241i199808-199909
main12101-70070i199508-199909
main12111-46060i199508-199703
main12111-46061i199703-199906
main12111-46062i199906
main12111-50020i199508-199707
main12111-50060i199707
12101APLUG(FOR OIL PAN DRAIN)
main90341-12012i199508-199909
main90341-12023i199508
main90341-12026i199508
12101BGASKET(FOR OIL PAN DRAIN PLUG)
main90430-12031i199508-199909
12271SCREEN, OIL SEPARATOR
main12271-70010i199508-199909
main12271-88300i199512-200102
1301
15301GAGE SUB-ASSY, OIL LEVEL
main15301-46023i199508-199909
main15301-50050i199508
main15301-50060i199511-199707
main15301-50090i199707
main15301-54070i199508-199909
main15301-70080i199508-199808
main15301-70090i199512-200102
main15301-70100i199808-199909
15301ARING, O(FOR OIL LEVEL GAGE)
main96741-19005i199508-199909
1701
9011608272
9011906727
9017906045
9161160812

29 parts on this diagram · 10 diagrams in section
