FRAME

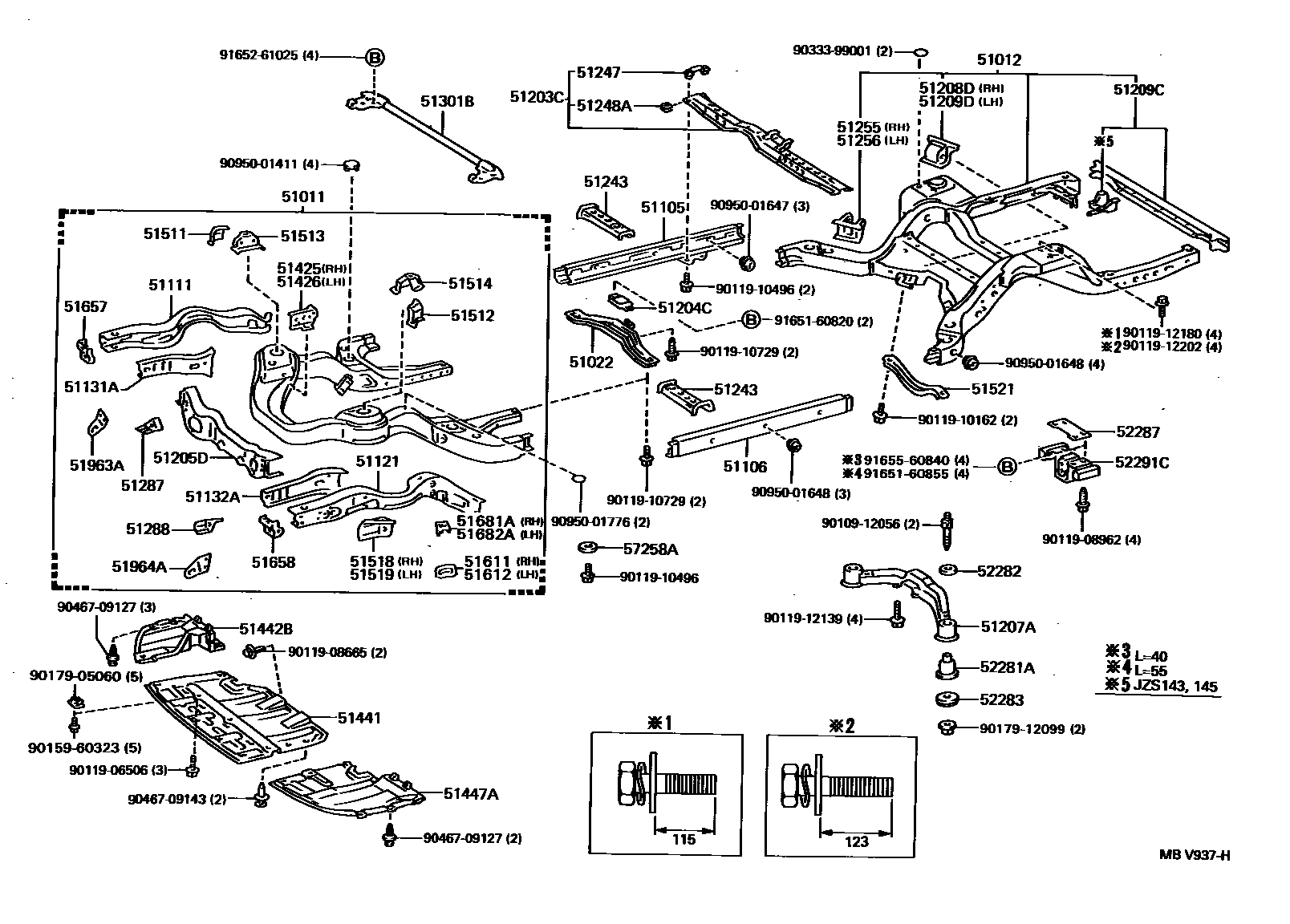

Parts diagram
51011RAIL SUB-ASSY, FRONT FRAME
main51011-30430i¥127,000199110-199508
main51011-30440i¥127,000199110-199508
main51011-30450i¥127,000199110-199508
51012RAIL SUB-ASSY, REAR FRAME
main51012-30400i¥111,000199110-199508
main51012-30410i¥119,000199110-199508
main51012-30420i¥111,000199110-199508
51022MEMBER SUB-ASSY, ENGINE REAR SUPPORT
main51022-30070i¥9,200199110-199508
51105RAIL SUB-ASSY, CENTER FRAME, RH
main51105-30060i¥18,100199110-199508
51106RAIL SUB-ASSY, CENTER FRAME, LH
main51106-30060i¥14,800199110-199508
51111RAIL, FRONT FRAME, NO.1 RH
main51111-30101i¥9,100199110-199508
51121RAIL, FRONT FRAME, NO.1 LH
main51121-30101i¥9,200199110-199508
51131ARAIL, FRONT FRAME, NO.5 RH
main51131-30041i¥7,600199110-199508
51132ARAIL, FRONT FRAME, NO.5 LH
main51132-30041i¥7,600199110-199508
51203CCROSSMEMBER SUB-ASSY, CENTER BEARING SUPPORT
main51240-30011i¥12,200199110-199508
51204CDAMPER SUB-ASSY, ENGINE REAR SUPPORT MEMBER
main51204-30070i¥7,000199110-199508
51205DSUPPORT SUB-ASSY, STRUT BAR
main51205-30080i¥14,600199110-199508
sub51205-30900¥14,600
51207AMEMBER SUB-ASSY, DIFFERENTIAL SUPPORT
main51207-30050i¥11,900199110-199508
51208DBRACKET SUB-ASSY, REAR SUSPENSION CONTROL ARM, RH
main51208-30040i¥4,910199110-199508
51209CCROSSMEMBER SUB-ASSY, FRAME, REAR
main51207-30071i¥6,100199110-199501
main51207-30072i¥6,100199501-199508
main51291-30101i¥6,100199110-199501
main51291-30102i¥6,100199501-199508
51209DBRACKET SUB-ASSY, REAR SUSPENSION CONTROL ARM, LH
main51209-30040i¥4,910199110-199508
51243MEMBER, ANTI SHAKE
main51243-30030i¥4,630199110-199508
51247RETAINER, CENTER BEARING SUPPORT MEMBER CUSHION
main51247-30022i¥1,030199110-199508
51248ACUSHION, CENTER BEARING SUPPORT MEMBER
main51248-30012i¥380199110-199508
51255BRACKET, REAR SUSPENSION CONTROL ARM, OUTER RH
main51255-30021i¥2,910199110-199508
51256BRACKET, REAR SUSPENSION CONTROL ARM, OUTER LH
main51256-30021i¥2,490199110-199508
51287GUSSET, STRUT BAR BRACKET, LOWER RH
main51287-30060i¥1,870199110-199508
51288GUSSET, STRUT BAR BRACKET, LOWER LH
main51288-30040i¥1,870199110-199508
51301BROD SUB-ASSY, FRONT FRAME
main51301-30010i¥6,100199110-199508
51425BRACKET SUB-ASSY, ENGINE SUPPORT, FRONT RH
main51425-30140i¥2,660199110-199508
main51425-30180i¥2,500199110-199508
51426BRACKET SUB-ASSY, ENGINE SUPPORT, FRONT LH
main51426-30140i¥2,660199110-199508
main51426-30180i¥2,500199110-199508
51441COVER, ENGINE UNDER, NO.1
main51441-30130i¥10,100199110-199508
51442BCOVER, AIR TANK, RH
main51442-30060i¥3,340199110-199508
51447ACOVER, AIR TANK, LH
main51447-30040i¥4,160199110-199508
51511GUSSET, UPPER CONTROL ARM SUPPORT, RH
main51511-30030i¥930199110-199508
51512GUSSET, UPPER CONTROL ARM SUPPORT, LH
main51512-30030i¥930199110-199508
51513SUPPORT, UPPER CONTROL ARM, RH
main51513-30070i¥4,300199110-199508
51514SUPPORT, UPPER CONTROL ARM, LH
main51514-30060i¥4,300199110-199508
51518BRACKET, LOWER ARM, RH
main51518-30040i¥2,300199110-199508
51519BRACKET, LOWER ARM, LH
main51519-30040i¥2,300199110-199508
51521BRACE, LOWER ARM BRACKET, RH
main51521-30020i¥3,090199110-199508
51611STOPPER, FRONT SUSPENSION BOUND, RH
main51611-30050i¥1,030199110-199508
51612STOPPER, FRONT SUSPENSION BOUND, LH
main51612-30030i¥1,470199110-199508
51657BRACKET, FRONT BUMPER ARM, RH
main51657-30011i¥1,820199110-199508
51658BRACKET, FRONT BUMPER ARM, LH
main51658-30011i¥1,820199110-199508
51681ABRACKET, FLEXIBLE HOSE
main51681-30060i¥620199110-199508
51682APLATE, FRONT BRAKE FLEXIBLE HOSE SUPPORT, LH
main51682-30040i¥750199110-199508
51963AHOOK, TRANSPORT, FRONT RH
main51963-30040i¥940199110-199508
51964AHOOK, TRANSPORT, FRONT LH
main51964-30040i¥940199110-199508
52281ACUSHION, DIFFERENTIAL SUPPORT MEMBER
main52281-30040i¥4,920199110-199508
52282STOPPER, DIFFERENTIAL SUPPORT MEMBER, UPPER
main52282-30040i¥1,070199110-199508
main52282-30060i¥650199312-199508
52283STOPPER, DIFFERENTIAL SUPPORT MEMBER, LOWER
main52283-30040i¥1,200199110-199508
52287PLATE, DIFFERENTIAL SUPPORT MEMBER LOWER STOPPER
main52287-30010i¥1,350199110-199508
main52287-30020i¥1,610199110-199508
main52287-30030i¥2,760199110-199508
main52287-30040i¥4,080199110-199508
52291CCUSHION, DIFFERENTIAL SUPPORT MEMBER, REAR
main52291-30090i¥12,700199110-199508
main52291-30100i¥12,700199110-199508
57258APLATE, ENGINE REAR SUPPORT MEMBER
main57258-30010i¥300199110-199508
main57258-30020i¥330199110-199508
main57258-30030i¥600199110-199508
main57258-30040i¥780199110-199508
9010912056
main90109-12056¥610
9011906506
main90119-06506¥120
9011908665
main90119-08665¥90
9011908962
main90119-08962¥140
9011910162
9011910496
main90119-10496¥200
9011910729
main90119-10729¥200
9011912139
main90119-12139¥610
9011912180
main90119-12180¥500
9011912202
main90119-12202¥500
9015960323
main90159-60323¥100
9017905060
main90179-05060¥70
9017912099
main90179-12099¥310
9033399001
main90333-99001¥240
9046709127
main90467-09127¥180
9046709143
main90467-09143¥260
9095001411
main90950-01411¥240
9095001647
main90950-01647¥200
9095001648
main90950-01648¥200
9095001776
main90950-01776¥160
9165160820
main91651-60820¥130
9165160855
main91651-60855¥230
9165261025
main91652-61025¥190
9165560840
main91655-60840¥190

74 parts on this diagram · 2 diagrams in section
