FRONT STEERING GEAR & LINK

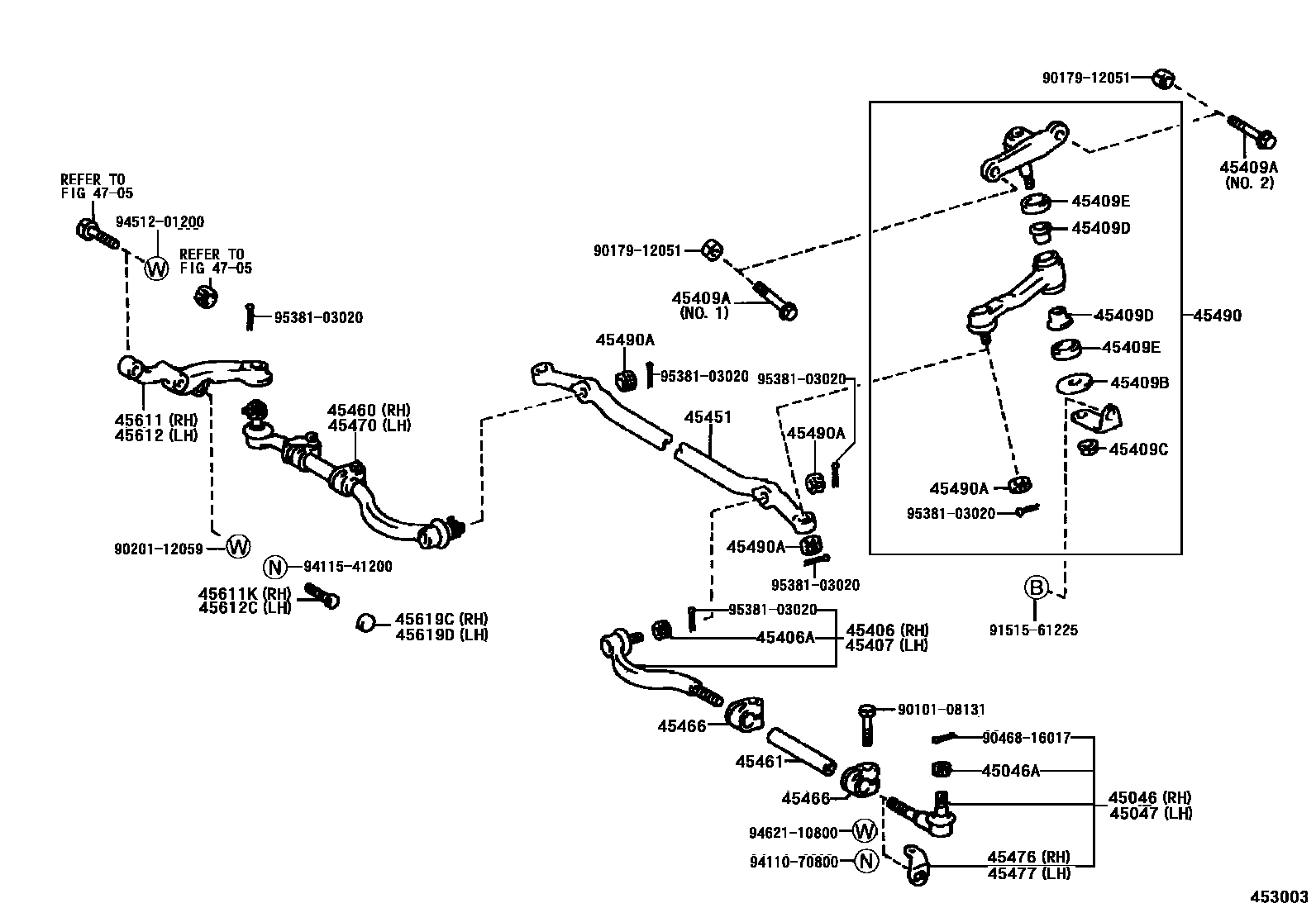

Parts diagram
45046END SUB-ASSY, TIE ROD, RH
main45046-39195i199110-199508
45046ANUT, CASTLE(FOR TIE ROD END)
main90171-12002i199110-199508
45047END SUB-ASSY, TIE ROD, LH
main45046-39195i199110-199508
45406ROD SUB-ASSY, TIE, RH
main45406-39145i199110-199508
45406ANUT, CASTLE(FOR TIE ROD)
main90171-12028i199110-199508
45407ROD SUB-ASSY, TIE, LH
main45406-39145i199110-199508
45409ABOLT, HEXAGON(FOR IDLER ARM SUPPORT SETTING)
main90105-12105i199110-199508
main90105-12120i199110-199508
45409BWASHER, PLATE(FOR IDLER ARM RUBBER BUSH)
main90201-14519i199110-199508
45409CNUT(FOR IDLER ARM SUPPORT)
main94184-61400i199110-199508
45409DBUSH(FOR IDLER ARM)
main90386-18002i199110-199508
45409ESEAL, DUST(FOR IDLER ARM SUPPORT)
main90304-31012i199110-199508
45451ROD, STEERING RELAY
main45451-39155i199110-199508
45460ROD ASSY, TIE, RH
main45460-39265i199110-199508
main45460-39365i199110-199408
main45460-39395i199408-199508
45461ROD, STEERING TIE
main45465-30031i199110-199508
45466CLAMP, TIE ROD END
main45466-22020i199110-199508
main45466-30030i199110-199508
45470ROD ASSY, TIE, LH
main45470-39065i199110-199508
main45470-39125i199110-199408
main45470-39145i199408-199508
45476PLATE, TURNING STOPPER
main45476-30010i199110-199508
45477PLATE, STOPPER
main45477-30010i199110-199508
45490ARM ASSY, STEERING IDLER
main45490-39385i199110-199508
45490ANUT, CASTLE(FOR IDLER ARM)
main90171-12028i199110-199508
45611ARM, STEERING KNUCKLE, RH
main45611-30121i199110-199508
45611KBOLT(FOR STEERING KNUCKLE STOPPER RH)
main90106-12007i199110-199508
45612ARM, STEERING KNUCKLE, LH
main45612-30121i199110-199508
45612CBOLT(FOR STEERING KNUCKLE STOPPER LH)
main90106-12007i199110-199508
45619CCOVER, STEERING KNUCKLE STOPPER, RH
main45619-36010i199110-199508
45619DCOVER, STEERING KNUCKLE STOPPER, LH
main45619-36010i199110-199508
4705
9010108131
9017912051
9020112059
9046816017
9151561225
9411070800
9411541200
9451201200
9462110800
9538103020

37 parts on this diagram · 12 diagrams in section
