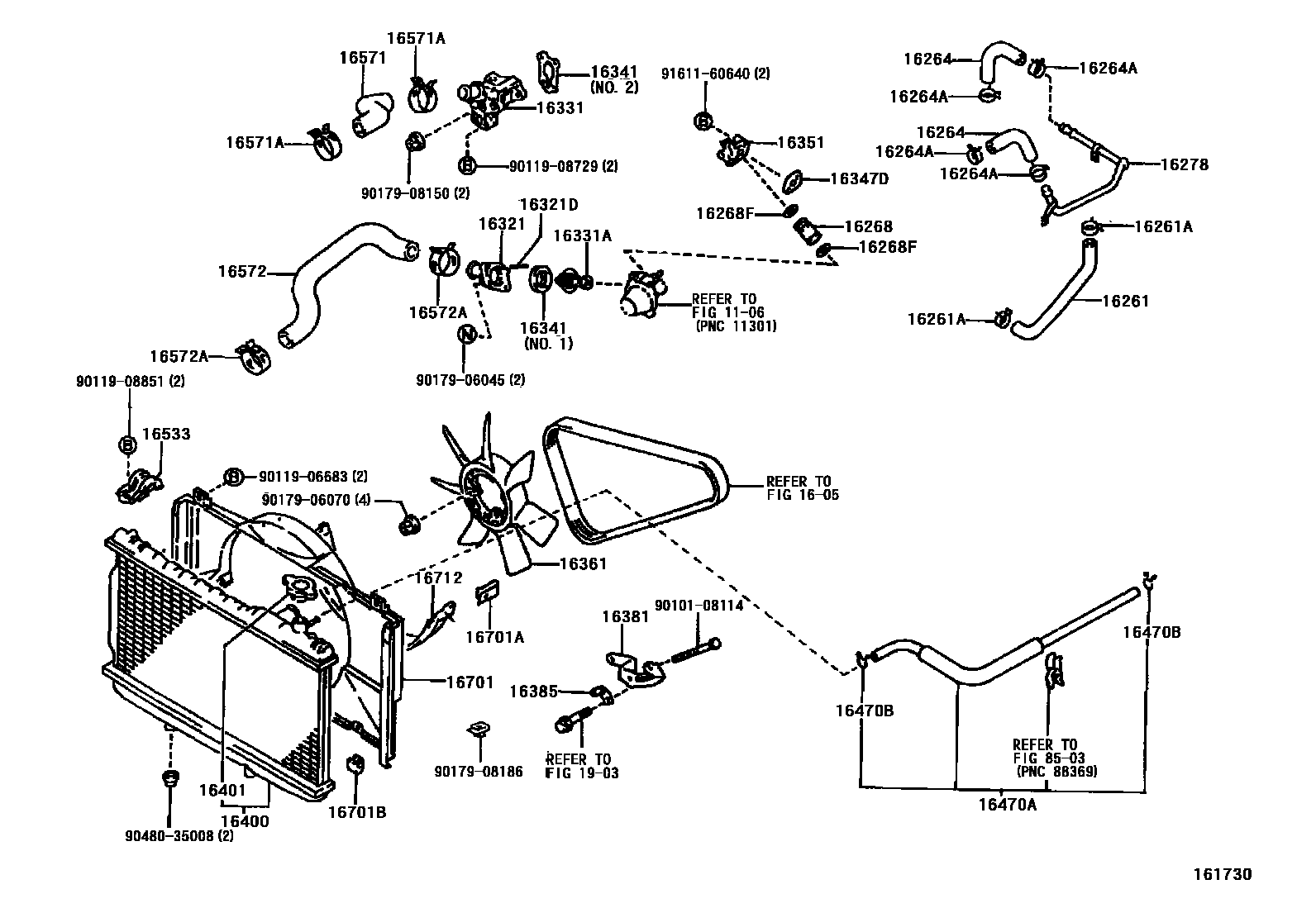

RADIATOR & WATER OUTLET

1106
1605
16261HOSE, WATER BY-PASS
16268PIPE, WATER BY-PASS, NO.1
16268FRING, O(FOR WATER BY-PASS PIPE)
16278PIPE, WATER BY-PASS, NO.2
NO.2
16321INLET, WATER
16321DBOLT, STUD(FOR WATER INLET)
16341GASKET, WATER OUTLET
NO.1
16347DGASKET, WATER BY-PASS
16361FAN
16381BAR, FAN BELT ADJUSTING
16385SLIDER, FAN BELT ADJUSTING
16401CAP SUB-ASSY, RADIATOR
sub16401-20353
16470AHOSE OR PIPE(FOR RADIATOR RESERVE TANK)
16470BCLAMP OR CLIP(FOR RADIATOR RESERVE TANK HOSE)
16533SUPPORT, RADIATOR, UPPER
16571HOSE, RADIATOR, INLET
16571ACLAMP OR CLIP, HOSE(FOR RADIATOR INLET)
sub90467-37005
16701SHROUD SUB-ASSY, FAN
16701ACLIP(FOR FAN SHROUD)
16701BCUSHION, FAN SHROUD
16712SHROUD, FAN, NO.2
1903
8503
9010108114
main90101-08114
9011906683
main90119-06683
9011908729
main90119-08729
9011908851
main90119-08851
9017906045
main90179-06045
9017906070
main90179-06070
9017908150
main90179-08150
9017908186
main90179-08186
9048035008
main90480-35008
9161160640
main91611-60640
45 parts on this diagram · 12 diagrams in section
