BRAKE MASTER CYLINDER

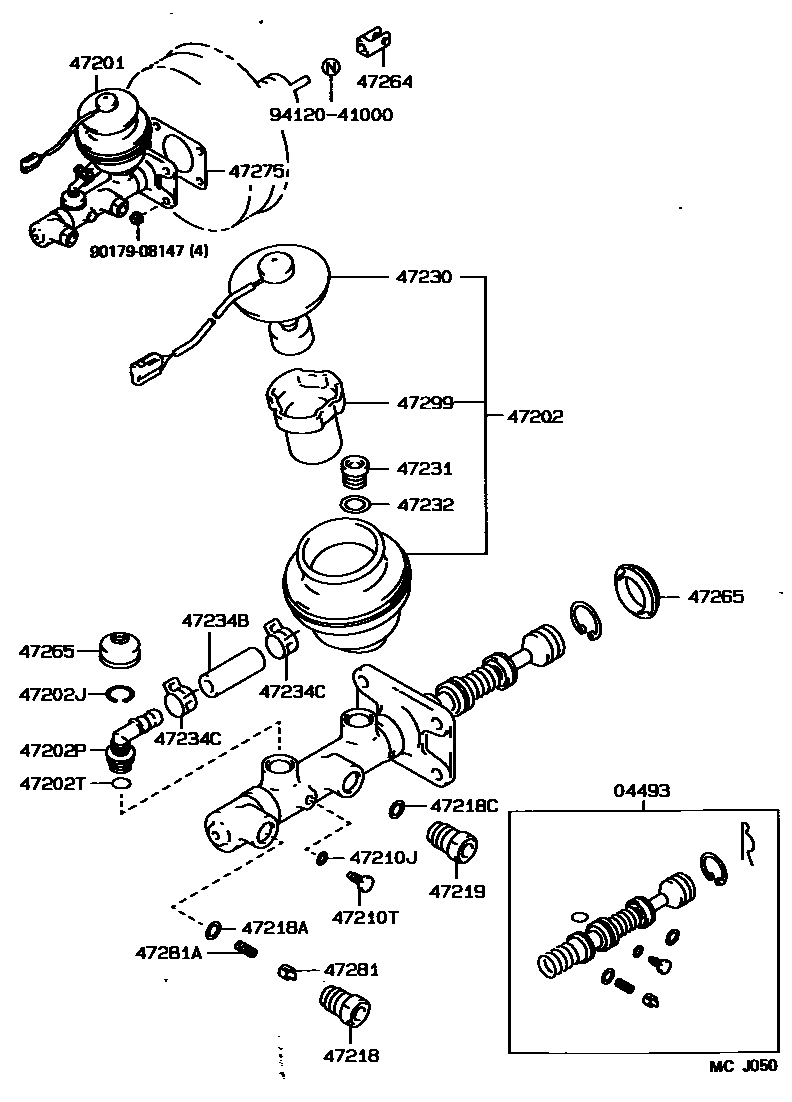

Parts diagram
04493CYLINDER KIT, BRAKE MASTER
main04493-30170i198709-199110
main04493-30180i198709-199110
main04493-30180i198709-199110
main04493-30190i198709-199110
main04493-30200i198709-198908
main04493-50010i198908-199110
47201CYLINDER SUB-ASSY, BRAKE MASTER
main47201-30290i198709-199110
main47201-30300i198709-198908
main47201-30300i198709-198908
main47201-30310i198709-198908
main47201-30320i198709-198908
main47201-30330i198908-199110
main47201-30330i198908-199110
main47201-30340i198908-199110
main47201-30340i198908-199110
main47201-30350i198908-199110
main47201-30360i198908-199110
main47201-30370i198908-199110
47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
main47202-30090i198709-199110
main47202-30100i198709-198908
main47202-30100i198709-198908
main47202-30110i198908-199110
main47202-30120i198908-199110
47202JRING, SNAP(FOR BRAKE MASTER CYLINDER SIDE)
main96151-02000i198709-199110
47202PUNION, RESERVOIR(FOR BRAKE MASTER CYLINDER SIDE)
main90407-10003i198709-199110
47202TRING(FOR BRAKE MASTER CYLINDER RESERVOIR, NO.1)
main90301-14001i198709-199110
47210JGASKET(FOR MASTER CYLINDER)
main90430-06104i198709
47210TBOLT(FOR BRAKE MASTER CYLINDER)
main90109-06008i198709-198908
main90109-06008i198908-199110
main90109-06077i198709-199110
main90109-06077i198709-199110
main90109-06077i198709-199110
47218PLUG, MASTER CYLINDER FLUID OUTLET
main47218-30040i198709-199110
47218AGASKET(FOR FLUID OUTLET PLUG)
main90430-11001i198709-199110
47218CGASKET(FOR MASTER CYLINDER FLUID OUTLET)
main90430-09253i198709-199110
47219PLUG, MASTER CYLINDER FLUID OUTLET(FOR REAR SIDE)
main47218-30050i198709-199110
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main84460-12080i198709-198908
main84460-12080i198709-199110
main84460-20051i198709-199110
main84460-30030i198908-199110
47231BOLT, BRAKE MASTER CYLINDER RESERVOIR SET
main47231-30010i198709-199110
47232WASHER, BRAKE RESERVOIR SET BOLT
main47232-30010i198709-199110
47234BTUBE, RESERVOIR, NO.1
main47234-20010i198709-199110
47234CCLIP(FOR RESERVOIR TUBE NO.1)
main90467-16001i198709-199110
47264CLEVIS, MASTER CYLINDER PUSH ROD
main47264-22010i198709-199110
main47264-30040i198709-198908
main47264-50010i198908-199110
47265BOOT, MASTER CYLINDER
main47265-20050i198709-199110
BODY SIDE
main47265-20060i198709-199110
RESERVOIR SIDE
47275GASKET, BRAKE MASTER CYLINDER
main47275-22010i198709-199110
main47275-24010i198709-199110
main47275-24010i198709-199110
47281VALVE, BRAKE MASTER CYLINDER OUTLET CHECK
main47281-30020i198709-199110
47281ASPRING COMPRESSION(FOR OUTLET CHECK VALVE)
main90504-05001i198709-199110
47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR
main47299-14010i198709-199110
main47299-32010i198709-199110
main47299-32010i198709-199110
main47299-32010i198709-199110
9017908147
9412041000

25 parts on this diagram · 4 diagrams in section
