FLOOR INSULATOR

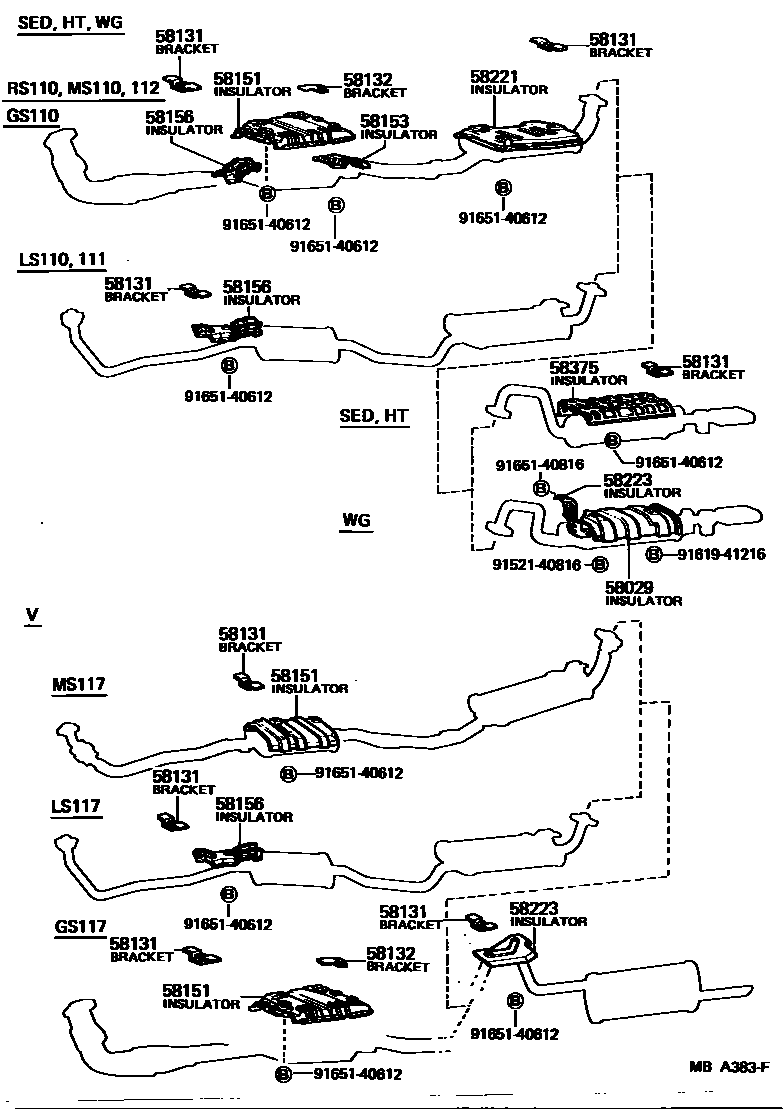

Parts diagram
58029INSULATOR SUB-ASSY, DIFFUSER HEAT
main58045-91702i¥14,900197909-198307
58131BRACKET, FRONT FLOOR HEAT INSULATOR, NO.1
main58131-12020i¥230197909-198307
sub58131-14030¥340
58132BRACKET, FRONT FLOOR HEAT INSULATOR, NO.2
main58132-30010i197909-198307
58151INSULATOR, FRONT FLOOR HEAT, NO.1
main58041-30030i¥18,000197909-198307
main58151-91702i197909-198307
58153INSULATOR, FRONT FLOOR HEAT, NO.2
main58153-30040i¥1,700197909-198307
58156INSULATOR, FRONT FLOOR HEAT, NO.4
main58156-30030i197909-198307
main58156-30040i197909-198307
58221INSULATOR, CENTER FLOOR HEAT, NO.1
main58043-30010i¥4,710197909-198307
58223INSULATOR, CENTER FLOOR HEAT, NO.2
main58225-91701i198002-198307
main58228-91701i197909-198307
58375INSULATOR, REAR FLOOR HEAT, NO.1
main58321-30050i¥1,850197909-198307
9152140816
main91521-40816¥140
9161941216
main91619-41216¥120
9165140612
main91651-40612¥70
9165140816
main91651-40816¥80

13 parts on this diagram · 1 diagram in section
