EPC Data

RADIATOR & WATER OUTLET

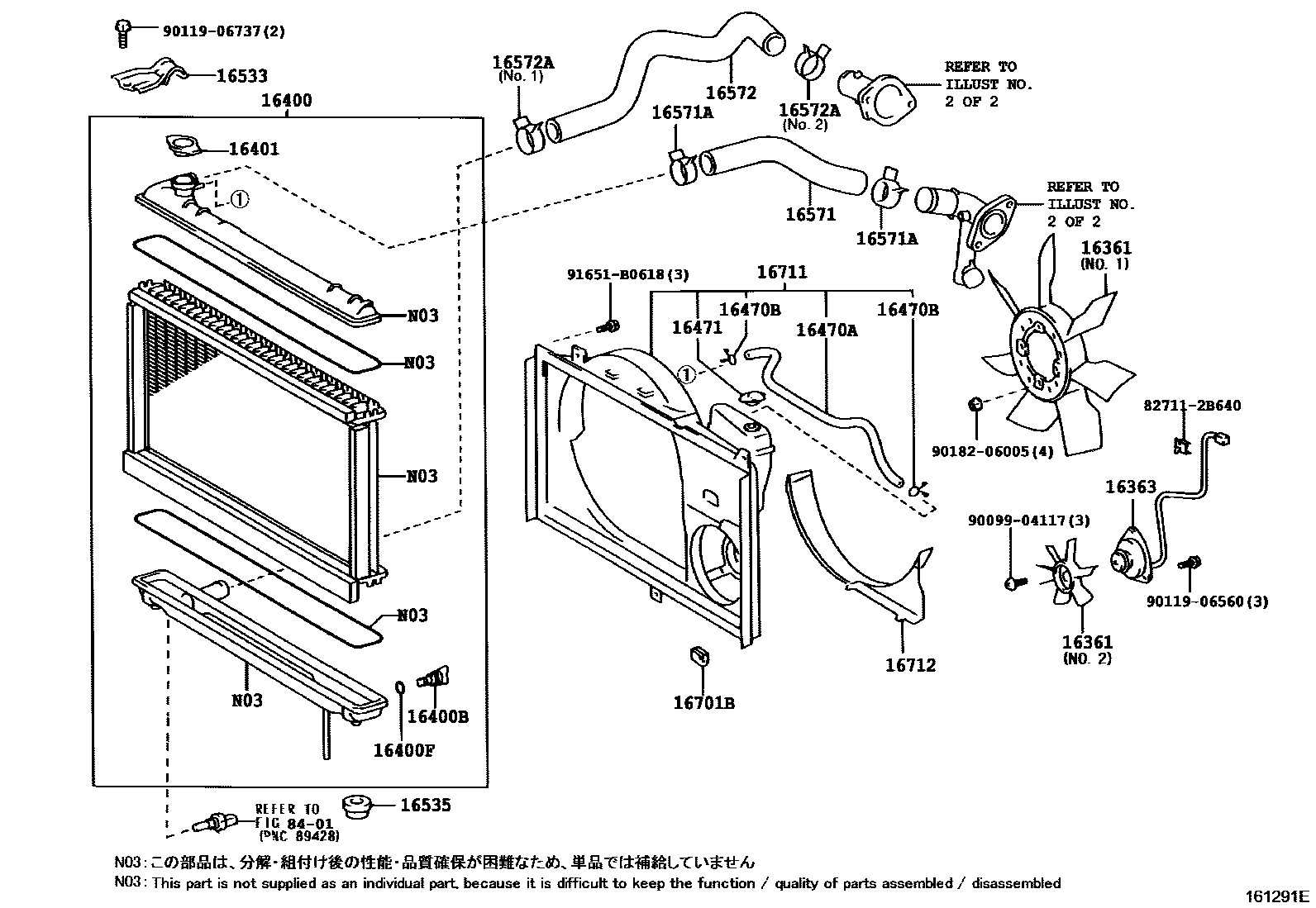

Parts diagram
16361FAN
main16361-46040i200105
main16361-46070i200105
main16361-46130i200110
main16361-46150i200110
16363MOTOR, COOLING FAN
main16363-46110i200110
main16363-46140i200105
main16363-64080i200110
16400RADIATOR ASSY
main16400-46690i200105
main16400-46700i200110
main16400-46710i200105
16400BPLUG, RADIATOR DRAIN COCK
main23322-54010i200105
16400FPACKING(FOR RADIATOR DRAIN COCK)
main16492-21050i200105
16401CAP SUB-ASSY, RADIATOR
main16401-46610i200105-200706
16470AHOSE OR PIPE(FOR RADIATOR RESERVE TANK)
main16377-46170i200110
main16565-46060i200105
16470BCLAMP OR CLIP(FOR RADIATOR RESERVE TANK HOSE)
main90467-11085i200105
16471CAP SUB-ASSY, RESERVE TANK
main16405-46150i200110-200706
main16471-70010i200105-200706
16533SUPPORT, RADIATOR, UPPER
main16505-46100i200105
16535SUPPORT, RADIATOR, LOWER
main90480-40021i200105
16571HOSE, RADIATOR, INLET
main16571-46350i200105
main16571-46360i200110
main16571-46400i200105
16571ACLAMP OR CLIP, HOSE(FOR RADIATOR INLET)
main90467-37005i200105
16572HOSE, RADIATOR, OUTLET
main16572-46310i200110
main16572-46330i200105
16572ACLAMP OR CLIP, HOSE(FOR RADIATOR OUTLET NO.1)
main90466-41003i200105-200307
main90466-41007i200308-200410
main90467-37005i200105
main96136-54801i200410
16701BCUSHION, FAN SHROUD
main90541-11002i200105
16711SHROUD, FAN
main16711-46390i200105
main16711-46400i200110-200305
main16711-46401i200305
16712SHROUD, FAN, NO.2
main16712-46050i200105
8401
827112B640WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
9009904117
9011906560
9011906737
9018206005
91651B0618

25 parts on this diagram · 5 diagrams in section
