ELECTRONIC FUEL INJECTION SYSTEM

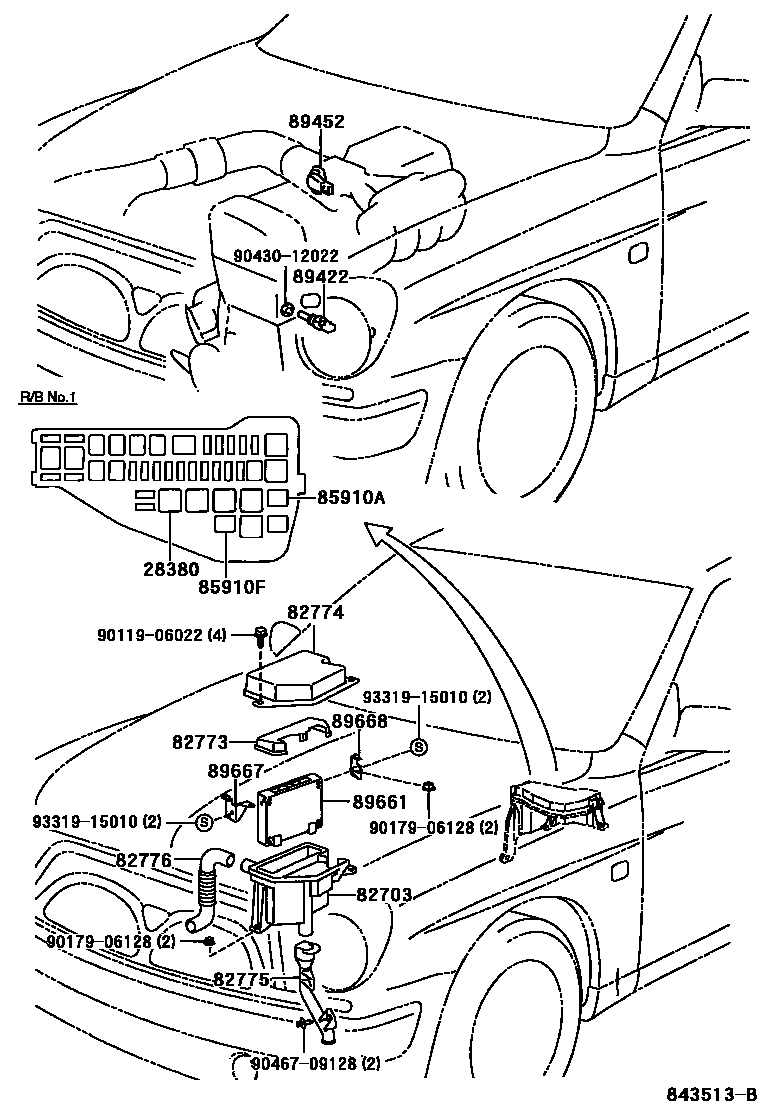

Parts diagram
28380RELAY ASSY, FUEL PUMP
main90987-03003i200008
82703BOX SUB-ASSY, ENGINE ROOM ECU
main82703-30010i200008
82773HOOD, ENGINE ROOM ECU
main82773-30010i200008
82774COVER, ENGINE ROOM ECU
main82774-30010i200008
82775DUCT, ENGINE ROOM ECU INLET
main82775-51010i200008
82776DUCT, ENGINE ROOM ECU OUTLET
main82776-51010i200008
85910ARELAY ASSY, CIRCUIT OPENING (FOR EFI)
main90987-02012i200008
85910FRELAY, COMPUTER (FOR EFI)
main90987-02012i200008
89422SENSOR, WATER TEMPERATURE (FOR E.F.I.)
main89422-30030i200008
89452SENSOR, THROTTLE POSITION (FOR E.F.I.)
main89452-30150i200008
89661COMPUTER, ENGINE CONTROL
main89661-51041i200008
89667BRACKET, ENGINE CONTROL COMPUTER
main89667-30240i200008
89668BRACKET, ENGINE CONTROL COMPUTER, NO.2
main89668-30200i200008
9011906022
9017906128
9043012022
9046709128
9331915010

18 parts on this diagram · 1 diagram in section
