FRONT STEERING GEAR & LINK

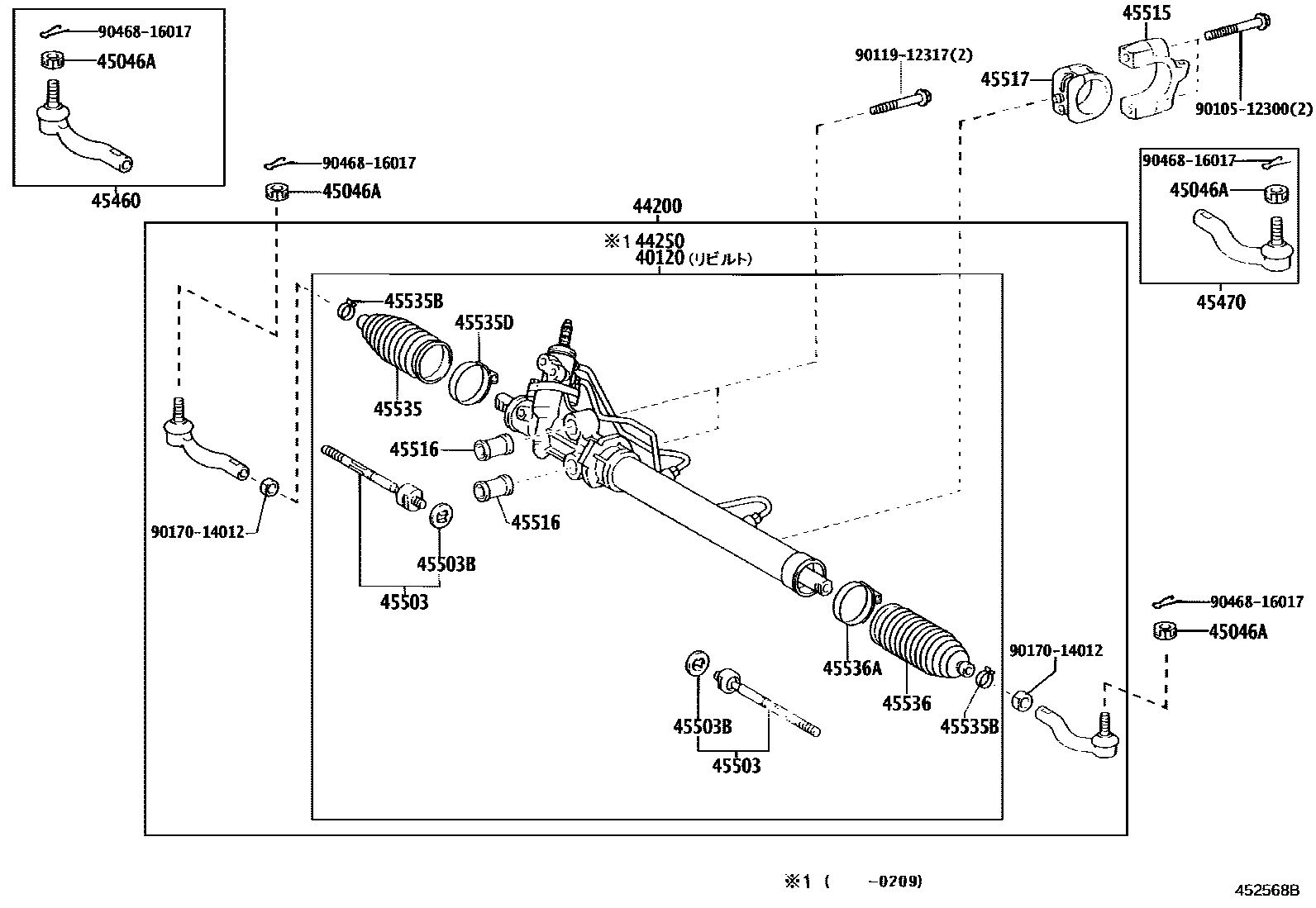

Parts diagram
40120GEAR ASSY,POWER STEERING,REBUILT
main40120-24170i200104-200508
44200LINK ASSY, POWER STEERING
main44200-24190i200104-200508
44250GEAR ASSY, POWER STEERING(FOR RACK & PINION)
main44250-24170i200104-200209
45046ANUT, CASTLE(FOR TIE ROD END)
main90171-12002i200104-200508
45460ROD ASSY, TIE, RH
main45460-59015i200104-200508
45470ROD ASSY, TIE, LH
main45470-59015i200104-200508
45503END SUB-ASSY, STEERING RACK
main45503-29795i200104-200508
45503BWASHER, CLAW(FOR STEERING RACK END)
main90214-14007i200104-200508
45515BRACKET, STEERING RACK HOUSING, NO.2
main45515-30080i200104-200508
45516GROMMET, STEERING RACK HOUSING, NO.1
main45516-30060i200104-200508
45517GROMMET, STEERING RACK HOUSING, NO.2
main45517-30050i200104-200508
45535BOOT, STEERING RACK, NO.1
main45535-30010i200104-200508
45535BCLIP(FOR STEERING RACK BOOT)
main90467-19012i200104-200204
main90467-19019i200204-200508
45535DCLAMP(FOR STEERING RACK BOOT NO.1)
main90460-49004i200104-200508
45536BOOT, STEERING RACK, NO.2
main45535-30010i200104-200508
45536ACLAMP(FOR STEERING RACK BOOT NO.2)
main90460-49004i200104-200508
9010512300
9011912317
9017014012
9046816017

20 parts on this diagram · 2 diagrams in section
