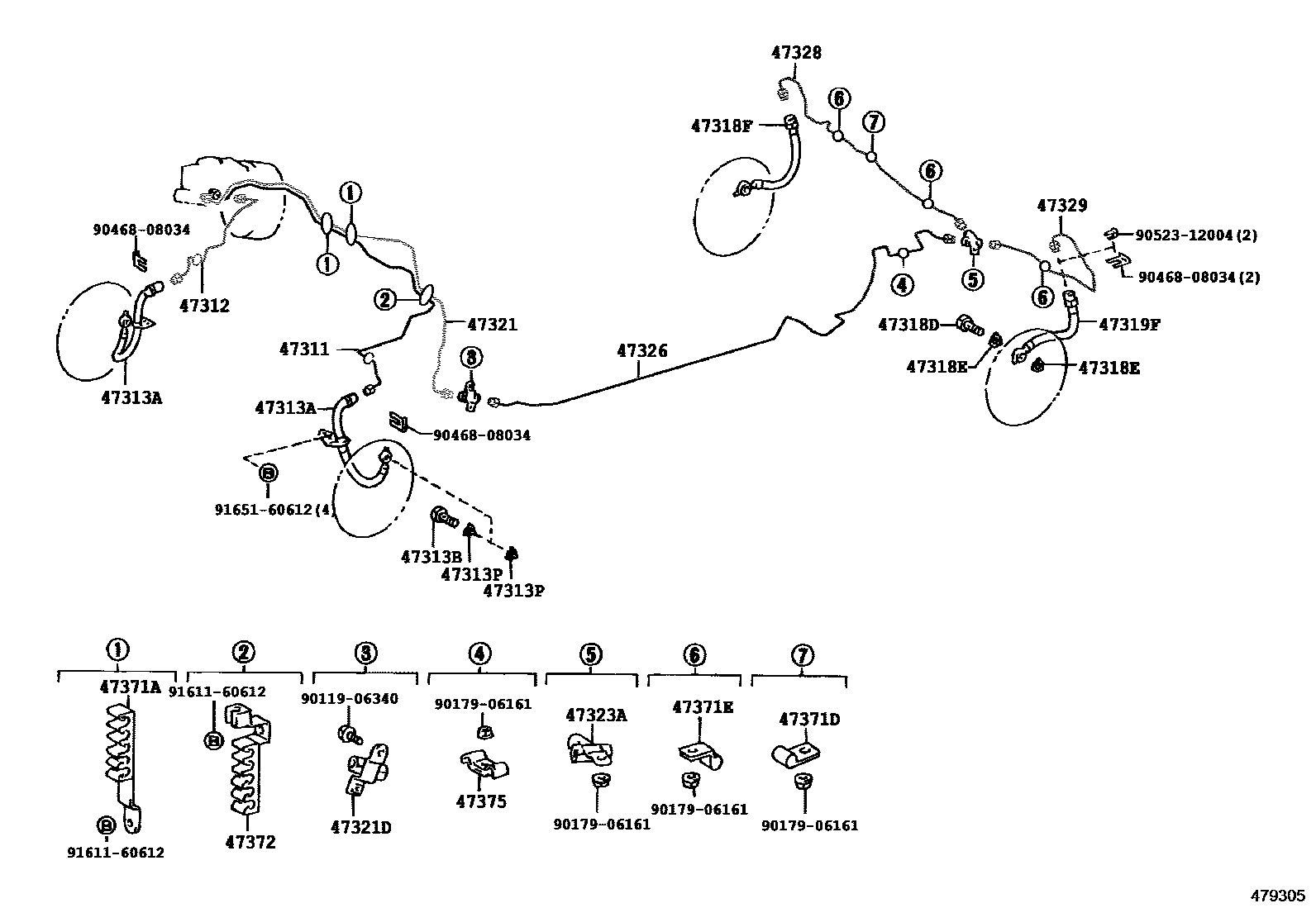

BRAKE TUBE & CLAMP

0001 1 0003 1��(ABS) 0005 1��(���������������) 0008 1 0009 1��(ABS) 0010 1��(ABS) 0011 1 0012 1 0013 1 0014 1��(���������������)

47311TUBE, FRONT BRAKE, NO.1

main47311-24060iJZZ3#199401-199608

main47311-24070iJZZ30,UZZ30,31199105-199401

main47311-24090iJZZ3#199608

main47313-24060iJZZ30,UZZ3#..ATM199105-199608

main47313-24080iJZZ3#..GT,GTT199105-199608

47312TUBE, FRONT BRAKE, NO.2

main47312-24050iJZZ3#199401-199608

main47312-24060iJZZ30,UZZ3#..ATM199105-199608

main47312-24070iJZZ30,UZZ30,31199105-199401

main47312-24080iJZZ3#..GT,GTT199105-199608

main47312-24100iJZZ3#199608

47313TUBE, FRONT BRAKE, NO.3

main47313-24050iJZZ3#199401-199608

main47313-24060iUZZ31199608-199709

main47313-24070iJZZ30,UZZ30,31199105-199401

main47313-24110iJZZ3#199608

47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)

main47330-14010iJZZ3#,UZZ3#199305-199508

sub90468-08035

main47330-14011iJZZ3#,UZZ3#199508

main47330-24010iJZZ30,UZZ3#199105-199305

main47340-14010iJZZ3#,UZZ3#199305-199508

sub90468-08035

main47340-14011iJZZ3#,UZZ3#199508

main47340-24010iJZZ30,UZZ3#199105-199305

47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)

main90401-10042×2iJZZ3#,UZZ3#199105

47313PGASKET(FOR FRONT FLEXIBLE HOSE)

main47389-24010×4iJZZ3#,UZZ3#199105

47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)

main90401-10042×2iJZZ3#,UZZ3#199105

47318EGASKET(FOR REAR FLEXIBLE HOSE)

main47389-24010×4iJZZ3#,UZZ3#199105

47318FHOSE, FLEXIBLE(FOR REAR RH)

main90947-02654iJZZ3#,UZZ3#199105-199508

sub90468-08035

main90947-02873iJZZ3#,UZZ3#199508-199609

main90947-02949iJZZ3#,UZZ31199609

47319FHOSE, FLEXIBLE(FOR REAR LH)

main90947-02654iJZZ3#,UZZ3#199105-199508

sub90468-08035

main90947-02873iJZZ3#,UZZ3#199508-199609

main90947-02949iJZZ3#,UZZ31199609

47321TUBE, REAR BRAKE, NO.1

main47321-24060iJZZ3#199401-199608

main47321-24070iJZZ30,UZZ30,31199105-199401

main47321-24090iJZZ3#199608

main47322-24070iJZZ30,UZZ3#..ATM199105-199608

main47322-24090iJZZ3#..GT,GTT199105-199608

47321DWAY, NO.1(FOR REAR BRAKE TUBE)

main90412-10181iJZZ30,UZZ30,31..ATM199105-199608

main90412-10182iJZZ30,UZZ30,31199105-199401

47323TUBE, REAR BRAKE, NO.3

main47323-24040iUZZ31199608-199709

47323AWAY, NO.3(FOR REAR BRAKE TUBE)

main90412-10167×2iJZZ30,UZZ3#..ATM199105-199608

main90413-10260iJZZ30,UZZ30,31199105-199401

47326TUBE, REAR BRAKE, NO.6

main47326-24020iUZZ31199608-199709

main47326-24030iJZZ3#199401

main47326-24040iUZZ32199105-199608

main47327-24010iJZZ30,UZZ30,31..ATM199105-199608

47328TUBE, REAR BRAKE, NO.8

main47328-24010iJZZ30,UZZ30,31..ATM199105-199608

main47328-24020iJZZ30,UZZ30,31199105-199107

main47328-24030iUZZ32199105-199608

main47328-24040iJZZ3#199401

47329TUBE, REAR BRAKE, NO.9

main47329-24010iUZZ31199608-199709

main47329-24020iJZZ30,UZZ30,31199105-199107

main47329-24030iUZZ32199105-199608

main47329-24040iJZZ3#199401

47371ACLAMP, BRAKE TUBE, NO.1

main47371-24040×2iJZZ3#,UZZ3#199105

47371DCLAMP, BRAKE TUBE, NO.8

main90461-06185iJZZ3#,UZZ30,31199105

47371ECLAMP, BRAKE TUBE, NO.9

main90461-06208×2iUZZ31199608-199709

main90461-08652iJZZ30,UZZ30,31199105-199107

47372CLAMP, BRAKE TUBE, NO.2

main47371-24060iJZZ30,UZZ3#199105-199301

main47371-24100iJZZ3#,UZZ3#199301

47375CLAMP, BRAKE TUBE, NO.5

main47371-24070iJZZ3#,UZZ30,31199105

9011906340

main90119-06340

9017906161

main90179-06161

9046808034

main90468-08034

9052312004

main90523-12004

9161160612

main91611-60612

9165160612

main91651-60612

28 parts on this diagram · 10 diagrams in section
