FUEL INJECTION SYSTEM

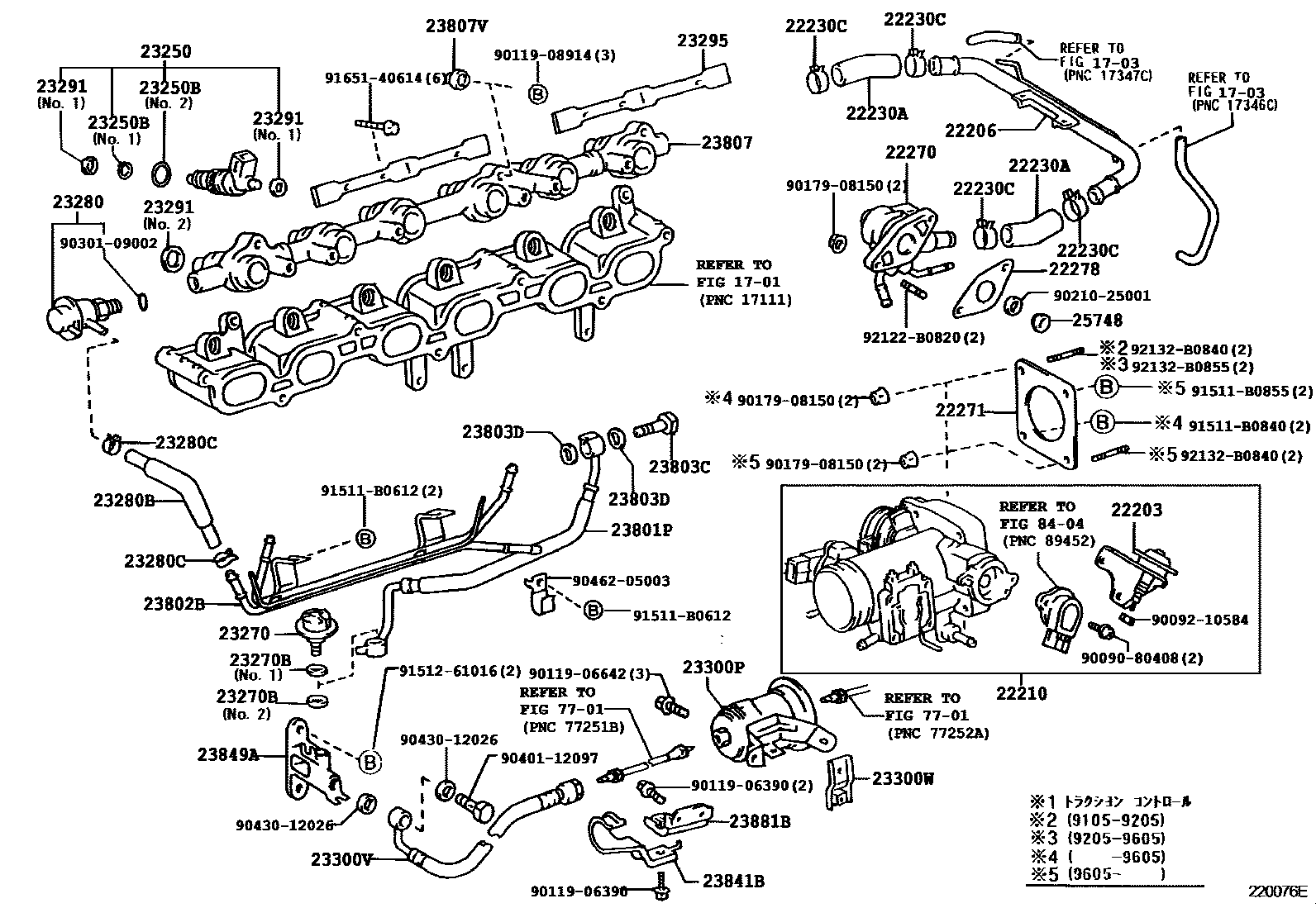

Parts diagram
1701
1703
22203DASH POT SUB-ASSY(FOR THROTTLE BODY)
main22203-46010i199105-199608
22206PIPE SUB-ASSY, IDLE SPEED CONTROL
main22206-88400i199105-199608
main22206-88410i199608
22210BODY ASSY, THROTTLE
main22030-46130i199709-200012
main22030-50060i199105-199210
main22030-50061i199210-199409
main22030-50062i199409-199505
main22030-50090i199505-199709
main22210-46040i199105-199205
main22210-46041i199205-199608
main22210-46060i199105-199205
main22210-46061i199205-199608
main22210-46230i199401-199709
main22210-46310i199608-200012
main22210-46320i199608-200012
main22210-50070i199105-199210
main22210-50090i199210-199401
22230AHOSE, AUXILIARY AIR VALVE, NO.1
main22233-88400×2i199105-199608
main22233-88410i199608
22230CCLIP, AUXILIARY AIR VALVE HOSE, NO.1
main90467-26003×4i199105-199304
main90467-26007×4i199304
22270VALVE ASSY, IDLE SPEED CONTROL(FOR THLOTTLE BODY)
main22270-46030i199105-199207
main22270-46050i199401-199709
main22270-46070i199208
main22270-50010i199105-199401
main22270-50020i199401-199709
22271GASKET, THROTTLE BODY
main22271-46020i199401-199709
main22271-46070i199709-200012
main22271-50010i199105-199709
main22271-88400i199105-200012
22278GASKET, IDLE SPEED CONTROL VALVE
main22278-50010i199105-199408
main22278-50011i199408-199709
main22278-88400i199105
23250INJECTOR ASSY, FUEL
main23209-46030×6i199401-199511
main23209-46031×6i199511-199709
main23209-46070×6i199608
main23209-46090×6i199709
main23209-49015×6i199105-199608
main23209-50020×8i199105-199709
23250BRING, O(FOR FUEL INJECTOR)
main90301-07001×6i199608-199709
main90301-07024×12i199709
main90301-14006×6i199105-199608
main90301-17007×6i199105-199608
23270DAMPER ASSY, FUEL PRESSURE PULSATION
main23207-46010i199105
main23207-46021i199401
main23270-50010i199105-199709
23270BGASKET(FOR PULSATION DAMPER HOSE)
main23232-41081i199105-199608
main90430-12026i199401-199608
23280REGULATOR ASSY, FUEL PRESSURE
main23280-46010i199401-199709
main23280-46020i199105
main23280-50010i199105-199505
main23280-50020i199505-199709
main23280-50040i199709
23280BHOSE, FUEL PRESSURE REGULATOR RETURN
main23271-88410i199608
main90447-15029i199105-199608
23280CCLAMP OR CLIP(FOR FUEL PRESSURE REGULATOR RETURN HOSE)
main90467-13051×2i199105
23291INSULATOR, INJECTOR VIBRATION
main23291-41010×6i199608
main23291-46010×6i199401-199709
main23291-62010×6i199709
main23291-75010×12i199105-199608
main23291-76010×6i199105-199608
23295HOLDER, INJECTOR, NO.1
main23295-88400×2i199105-199608
23300PFILTER, FUEL(FOR EFI)
main23300-50040i199105-199709
23300VHOSE, FUEL(FOR FUEL INLET)
main90923-01385i199105
23300WBRACKET, FUEL FILTER
main23264-50010i199105
23801PPIPE SUB-ASSY, FUEL, NO.1
main23801-46021i199401-199709
main23801-46031i199709
main23801-50010i199105-199709
main23801-88402i199105-199110
main23801-88405i199110-199608
main23801-88410i199608-199907
main23801-88411i199907
23802BPIPE SUB-ASSY, FUEL, NO.2
main23802-46060i199401-199709
main23802-50010i199105-199208
main23802-50011i199208-199505
main23802-88400i199105-199608
main23802-88410i199608
23803CGASKET(NOZZLE LEKAGE PIPE NO.3)
main90401-10038i199105-199505
main90401-12023i199401-199709
main90401-12097i199105
23803DBOLT, UNION(FOR NOZZLE LEKAGE PIPE NO.3)
main90430-10012×2i199105-199505
main90430-12026×2i199709
23807PIPE SUB-ASSY, FUEL DELIVERY
main23807-46011i199401-199709
main23807-46030i199709
main23807-50010i199105-199401
main23807-50020i199401-199505
main23814-88400i199105-199608
main23814-88410i199608
23807VSPACER, NO.1(FOR DELIVERY PIPE)
main90561-08009×3i199105-199608
main90561-08029×4i199105-199709
main90561-08051×3i199608
23841BCLAMP, FUEL PIPE, NO.1(FOR EFI)
main23841-46010i199105
23849ASUPPORT, FUEL PIPE
main23849-46010i199401-199709
main23849-88401i199105
23881BBRACKET, FUEL HOSE
main23881-46010i199105
25748VALVE, CHECK(FOR IDLE SPEED CONTROL)
main25748-88400i199105
7701
8404
9009080408
9009210584
9011906390
9011906642
9011908914
9017908150
9021025001
9030109002
9040112097
9043012026
9046205003
91511B0612
91511B0840
91511B0855
9151261016
9165140614
92122B0820
92132B0840
92132B0855

53 parts on this diagram · 10 diagrams in section
