RADIATOR & WATER OUTLET

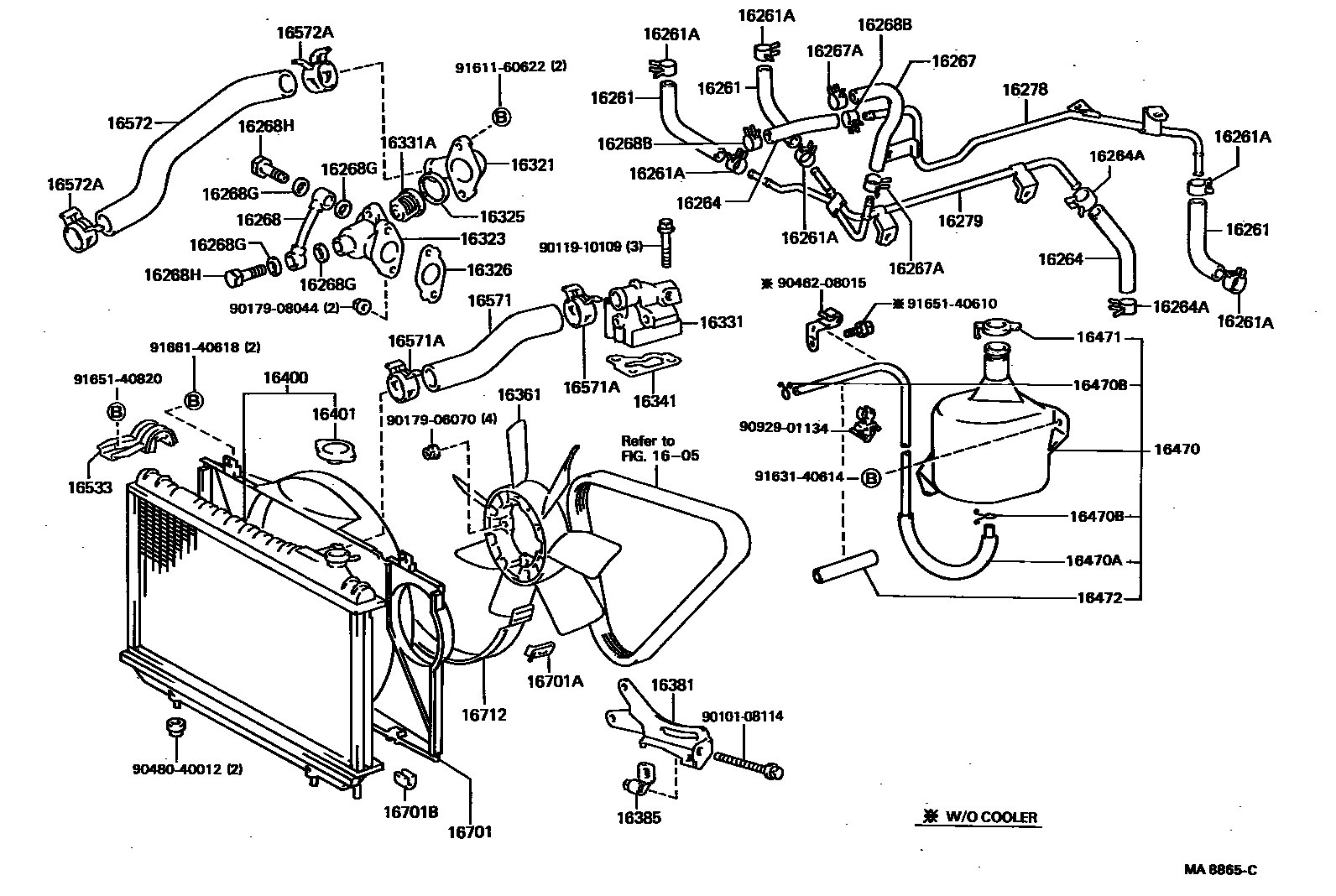

Parts diagram
1605
16261HOSE, WATER BY-PASS
main16261-70020i198601-198801
main16261-88300i198601-198801
16261ACLAMP OR CLIP, HOSE(FOR WATER BY-PASS HOSE)
main90467-13001i198601-198801
main90467-26003i198601-198801
16264HOSE, WATER BY-PASS, NO.2
main90910-05168i198601-198801
main99555-10100i198601-198801
16264ACLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.2)
main90467-13001i198601-198801
main90467-15016i198601-198801
16267HOSE, WATER BY-PASS, NO.3
main16267-42010i198601-198801
main16267-70020i198601-198801
main90910-05169i198601-198801
16267ACLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.3)
main90467-13001i198601-198801
main90467-15016i198601-198801
16268PIPE, WATER BY-PASS, NO.1
main16268-42030i198601-198801
main16268-70011i198601-198801
main16268-88300i198601-198602
main16268-88301i198602-198801
16268BCLAMP OR CLIP, HOSE(FOR WATER BY-PASS PIPE)
main90467-13001i198601-198801
16268GGASKET(FOR WATER BY-PASS PIPE)
main90430-18012i198601-198801
main90430-22006i198601-198801
16268HBOLT, UNION(FOR WATER BY-PASS PIPE)
main90401-18006i198601-198801
main90401-22004i198601-198801
16278PIPE, WATER BY-PASS, NO.2
main16278-70040i198601-198801
main16278-88300i198601-198801
main16278-88340i198601-198801
16279PIPE, WATER BY-PASS, NO.3
main16279-70020i198601-198801
16321INLET, WATER
main16321-70011i198601-198801
main16321-88301i198601-198801
main16321-88340i198601-198801
16323HOUSING, WATER INLET
main16323-70011i198601-198801
16325GASKET, WATER INLET HOUSING, NO.1
main16325-63010i198601-198801
16326GASKET, WATER INLET HOUSING, NO.2
main16326-70011i198601-198801
16331OUTLET, WATER
main16331-42021i198601-198801
main16331-70050i198601-198801
main16331-88300i198601-198801
main16331-88340i198601-198801
16331ATHERMOSTAT
main90916-03054i198601-198801
main90916-03060i198601-198801
main90916-03063i198601-198801
16341GASKET, WATER OUTLET
main16341-35010i198601-198801
main16341-70010i198601-198801
16361FAN
main16361-41070i198601-198801
main16361-42020i198601-198801
main16361-70010i198601-198801
main16361-88340i198601-198801
16381BAR, FAN BELT ADJUSTING
main16381-42010i198601-198702
main16381-42020i198601-198703
main16381-42021i198703-198801
main16381-70021i198601-198801
main16381-88300i198601-198801
main16381-88340i198601-198801
16385SLIDER, FAN BELT ADJUSTING
main16385-70011i198601-198801
16400RADIATOR ASSY
main16400-42100i198601-198801
main16400-42130i198701-198801
main16400-42140i198601-198701
main16400-42141i198701-198801
main16400-70190i198601-198801
main16400-70200i198601-198701
main16400-70230i198601-198701
main16400-70240i198701-198801
main16400-70250i198701-198801
16401CAP SUB-ASSY, RADIATOR
main16401-63010i198601-198801
16470TANK ASSY, RADIATOR RESERVE
main16470-70080i198601-198801
16470AHOSE OR PIPE(FOR RADIATOR RESERVE TANK)
main90099-33534i198601-198801
16470BCLAMP OR CLIP(FOR RADIATOR RESERVE TANK HOSE)
main90467-11085i198601-198801
16471CAP SUB-ASSY, RESERVE TANK
main16405-56051i198601-198706
main16405-56052i198706-198801
16472HOSE, BREATHER
main85338-70070i198601-198801
16533SUPPORT, RADIATOR, UPPER
main16505-42010i198601-198801
16571HOSE, RADIATOR, INLET
main16571-42010i198601-198801
main16571-70130i198601-198801
main16571-70140i198601-198801
main16571-70150i198601-198801
16571ACLAMP OR CLIP, HOSE(FOR RADIATOR INLET)
main90467-37001i198601-198801
16572HOSE, RADIATOR, OUTLET
main16572-42010i198601-198801
main16572-70110i198601-198801
main16572-70120i198601-198801
16572ACLAMP OR CLIP, HOSE(FOR RADIATOR OUTLET NO.1)
main90467-37002i198601-198801
16701SHROUD SUB-ASSY, FAN
main16711-42010i198601-198801
main16711-70080i198601-198801
16701ACLIP(FOR FAN SHROUD)
main90468-06013i198601-198801
16701BCUSHION, FAN SHROUD
main90541-11002i198601-198801
16712SHROUD, FAN, NO.2
main16702-42010i198601-198801
main16702-70030i198601-198801
W/COOLER
9010108114
9011910109
9017906070
9017908044
9046208015
9048040012
9092901134
9161160622
9163140614
9165140610
9165140820
9166140618

51 parts on this diagram · 6 diagrams in section
