ALTERNATOR

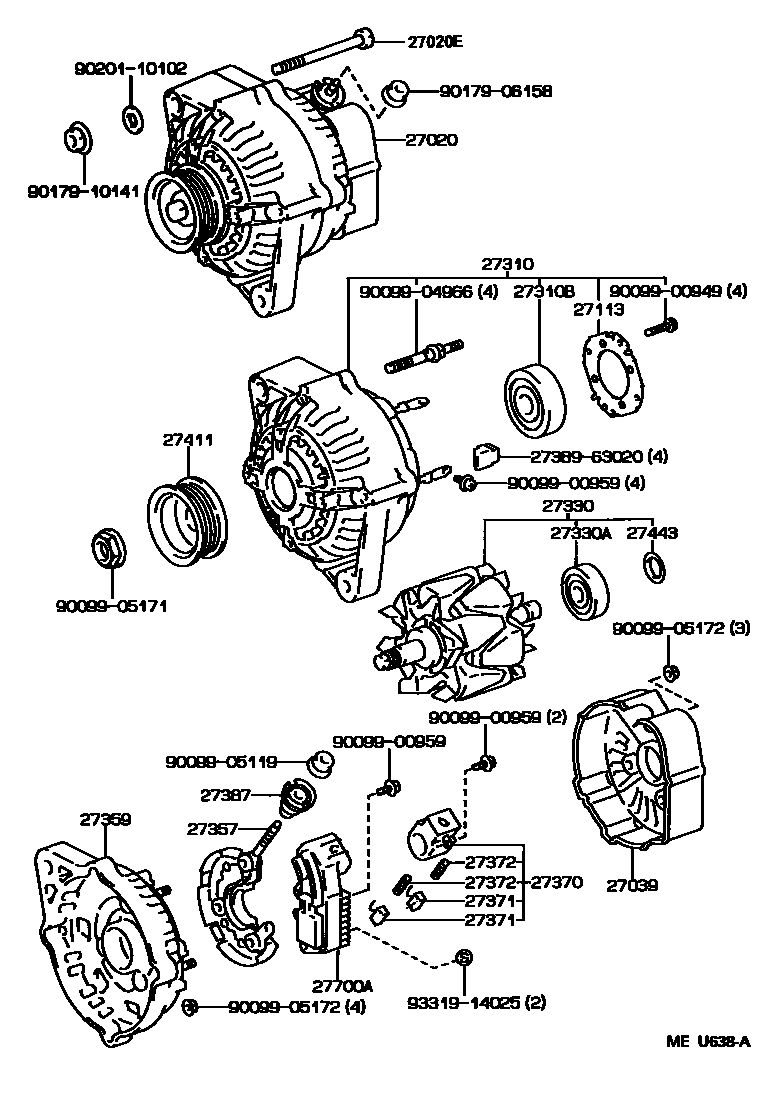

Parts diagram
27020ALTERNATOR ASSY
main27060-46110i199210-199301
main27060-46111i199301-199310
main27060-46120i199210-199301
main27060-46121i199409-199609
main27060-46121i199301-199609
main27060-46250i199409-199609
main27060-54170i199210-199609
main27060-70370i199210-199409
main27060-70370i199210-199409
main27060-70380i199210-199609
main27060-70460i199409-199609
main27060-70460i199409-199609
main27060-74360i199210-199609
main27060-74370i199210-199609
27020EBOLT(FOR ALTERNATOR)
main90105-10133i199210-199609
27039COVER, ALTERNATOR REAR END
main27039-20020i199409-199502
main27039-46170i199210-199409
main27039-46170i199409-199609
main27039-46290i199502-199609
main27039-55080i199210-199609
main27039-73020i199210-199609
27113PLATE, BEARING RETAINER, ALTERNATOR
main27312-42010i199210-199609
main27312-64130i199210-199609
main27312-70200i199210-199609
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-46090i199409-199609
main27310-46090i199210-199409
main27310-46160i199210-199310
main27310-46290i199409-199609
main27310-54520i199210-199609
main27310-70100i199210-199609
main27310-74110i199210-199409
main27310-74120i199210-199609
main27310-74480i199409-199609
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main90099-10165i199210-199609
main90099-10178i199210-199609
main90099-10192i199210-199609
27330ROTOR ASSY, ALTERNATOR
main27330-46090i199409-199609
main27330-46090i199210-199409
main27330-46290i199409-199609
main27330-50070i199210-199310
main27330-64190i199210-199609
main27330-72101i199210-199609
main27330-76030i199210-199609
27330ABEARING(FOR ALTERNATOR ROTOR)
main90099-10140i199210-199609
main90099-10194i199210-199609
27357HOLDER, ALTERNATOR, W/RECTIFIER
main27357-16310i199210-199409
main27357-46180i199409-199609
main27357-46180i199210-199409
main27357-46290i199409-199609
main27357-55080i199409-199609
main27357-55080i199210-199409
main27357-63020i199210-199609
27359FRAME, ALTERNATOR RECTIFIER END
main27359-42010i199210-199403
main27359-43160i199210-199609
main27359-46100i199409-199609
main27359-46100i199210-199409
main27359-46290i199409-199609
main27359-54420i199210-199609
main27359-70260i199210-199609
main27359-74330i199403-199609
27370HOLDER ASSY, ALTERNATOR BRUSH
main27370-35060i199210-199609
main27370-75060i199210-199609
27371BRUSH, ALTERNATOR
main27371-70300i199210-199609
27372SPRING, ALTERNATOR BRUSH
main27372-63020i199210-199609
27387INSULATOR, TERMINAL
main27387-42020i199210-199609
main27387-42040i199210-199609
main27387-70170i199210-199609
27411PULLEY, ALTERNATOR
main27411-16211i199210-199609
main27411-42030i199210-199609
main27411-46080i199409-199609
main27411-46090i199409-199609
main27411-46090i199210-199409
main27411-70261i199210-199609
main27411-70330i199210-199609
27443COVER, ALTERNATOR BEARING
main27443-63020i199210-199609
27700AREGULATOR ASSY, GENERATOR
main27700-46050i199210-199609
main27700-46060i199210-199609
main27700-50030i199608-199609
main27700-54060i199210-199608
main27700-74030i199210-199609
2738963020INSULATOR, TERMINAL
9009900949
9009900959
9009904966
9009905119
9009905171
9009905172
9017906158
9017910141
9020110102
9331914025

28 parts on this diagram · 7 diagrams in section
