ALTERNATOR

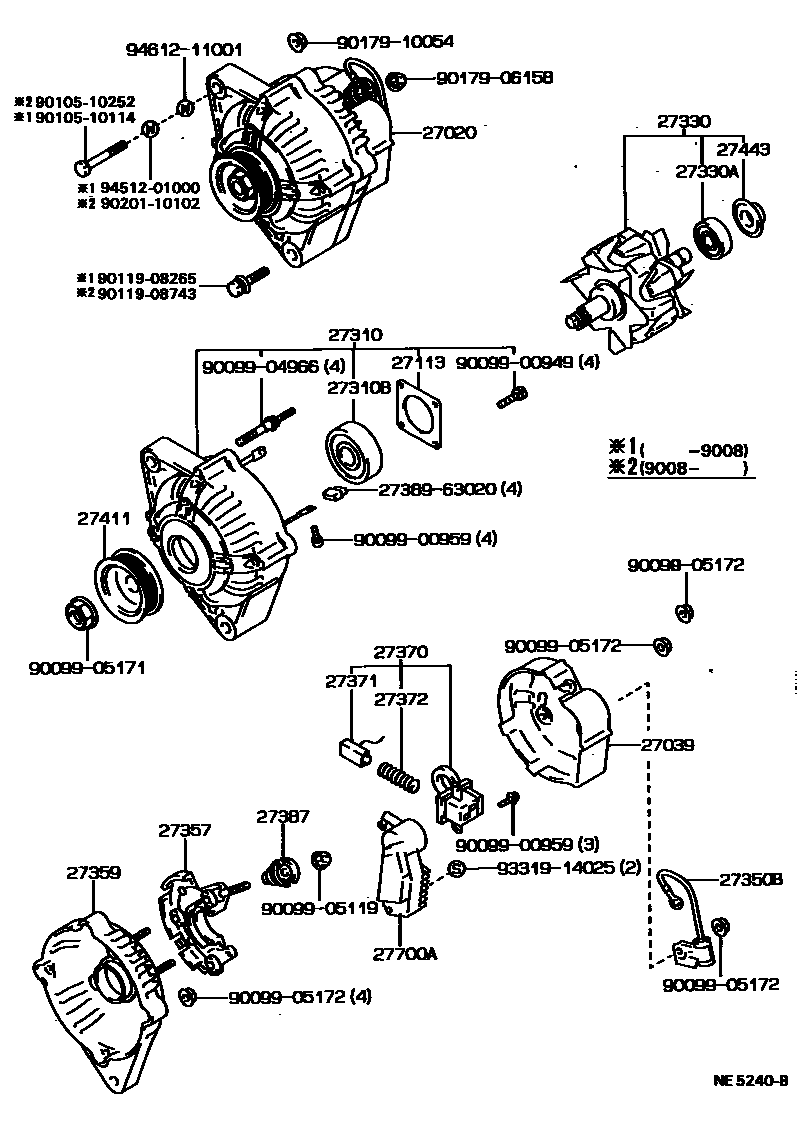

Parts diagram
27020ALTERNATOR ASSY
main27060-42040i198808-198904
main27060-42041i198904-198912
main27060-42042i198912-199008
main27060-42080i198908-199210
main27060-46020i199008-199210
main27060-54010i198808-198908
main27060-54020i198808-198908
main27060-54070i198908-199210
main27060-54080i198908-199210
main27060-70270i198808-199210
main27060-70290i199008-199201
main27060-70290i198808-199201
main27060-70291i199201-199210
main27060-70291i199201-199210
main27060-72190i198808-199210
main27060-74090i198808-199210
main27060-74100i198808-199202
main27060-74101i199202-199210
27039COVER, ALTERNATOR REAR END
main27039-15170i199108-199210
main27039-42010i199008-199210
main27039-42010i198808-199008
main27039-42020i198808-199110
main27039-50080i199110-199210
main27039-72010i198808-199210
27113PLATE, BEARING RETAINER, ALTERNATOR
main27312-42010i199008-199210
main27312-42010i198808-199008
main27312-64130i198808-199210
main27312-70200i198808-199210
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-42010i199008-199101
main27310-42010i198808-199008
main27310-42040i198808-199008
main27310-42050i198808-199101
main27310-42080i198908-199210
main27310-43180i198808-199210
main27310-46090i199008-199210
main27310-54370i198808-198908
main27310-54420i198808-198908
main27310-54470i198908-199210
main27310-54500i198908-199210
main27310-70100i198808-199210
main27310-74110i199101-199210
main27310-74120i199101-199210
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main90099-10160i199008-199101
main90099-10160i198808-199008
main90099-10165i198808-199210
main90099-10177i198808-199210
main90099-10178i198808-199210
main90099-10192i199101-199210
main90099-10192i198908-199101
27330ROTOR ASSY, ALTERNATOR
main27330-42010i199008-199012
main27330-42010i198808-199008
main27330-42020i198808-199210
main27330-43132i198808-199210
main27330-46090i199008-199210
main27330-64130i198808-199210
main27330-64190i198808-199210
main27330-72101i198808-199210
main27330-76030i199012-199210
27330ABEARING(FOR ALTERNATOR ROTOR)
main90099-10140i198808-199210
main90099-10194i199008-199210
27350BCONDENSER, ALTERNATOR
main90099-52027i199008-199210
main90099-52093i198808-199104
main90099-52094i198808-199210
main90099-52096i198808-198908
main90099-52096i198810-198901
L=174
main90099-52100i198808-199210
main90099-52101i199008-199210
main90099-52101i198901-199008
L=160
main90099-52105i198904-198907
main90099-52115i198908-199210
27357HOLDER, ALTERNATOR, W/RECTIFIER
main27357-42010i199008-199112
main27357-42010i198808-199008
main27357-42040i198808-198912
main27357-50030i198908-199008
main27357-50040i199112-199210
main27357-50060i199008-199110
main27357-63020i198808-199210
main27357-74050i198808-199210
main27357-74170i199110-199210
27359FRAME, ALTERNATOR RECTIFIER END
main27359-16180i198808-199210
main27359-42010i199008-199210
main27359-42010i198808-199008
main27359-42020i198808-199210
main27359-43160i198808-199210
main27359-46090i199008-199210
main27359-54420i198808-199210
main27359-70260i198810-199210
main27359-72130i198808-199210
27370HOLDER ASSY, ALTERNATOR BRUSH
main27370-16011i198808-198908
main27370-42010i198808-199008
main27370-42010i199008-199101
main27370-54450i198908-199210
main27370-63021i198808-199210
main27370-72161i198808-199210
main27370-75060i199101-199210
main27370-75060i198908-199101
27371BRUSH, ALTERNATOR
main27371-63020i198808-199210
main27371-70300i198908-199210
main27371-72161i198808-199210
27372SPRING, ALTERNATOR BRUSH
main27372-63020i199008-199210
main27372-72100i198808-199008
27387INSULATOR, TERMINAL
main27387-42010i198808-198904
main27387-42020i199008-199210
main27387-42020i198808-199008
main27387-42040i198904-199210
main27387-70170i198808-199210
27411PULLEY, ALTERNATOR
main27411-16180i198808-199210
main27411-42010i199008-199210
main27411-42010i198808-199008
main27411-42020i198808-198810
main27411-46090i199008-199210
main27411-70200i198808-199210
main27411-74070i198810-199210
27443COVER, ALTERNATOR BEARING
main27443-63020i198808-199210
27700AREGULATOR ASSY, GENERATOR
main27700-10061i198808-199201
main27700-11030i199008-199109
main27700-11050i199109-199210
main27700-16010i198808-199109
main27700-16010i199109-199201
main27700-46030i199104-199210
main27700-50010i199201-199210
main27700-54050i199201-199210
main27700-70030i198808-199008
main27700-72080i198808-199210
main27700-74010i199008-199109
main27700-76020i199104-199210
2738963020INSULATOR, TERMINAL
9009900949
9009900959
9009904966
9009905119
9009905171
9009905172
9010510114
9010510252
9011908265
9011908743
9017906158
9017910054
9020110102
9331914025
9451201000
9461211001

34 parts on this diagram · 8 diagrams in section
