EPC Data

LOCK CYLINDER SET

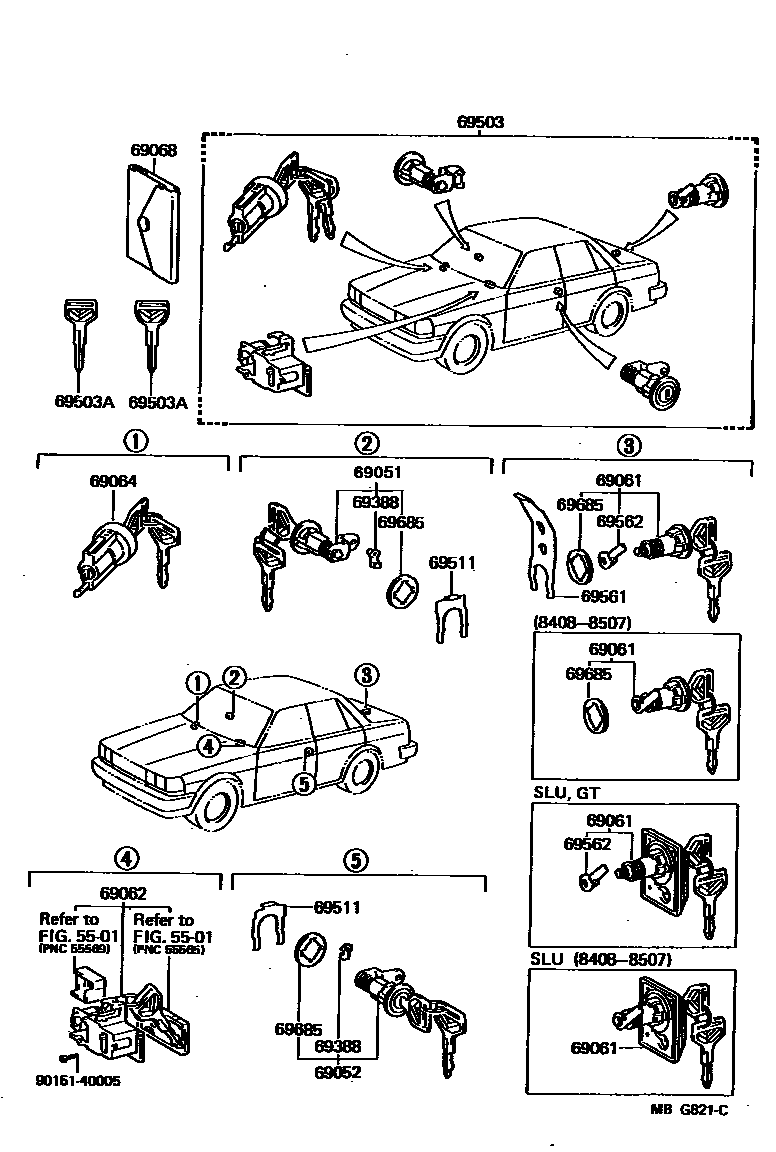

Parts diagram
5501
69051CYLINDER & KEY SET, DOOR LOCK, RH
main69051-22120i¥4,000198408-198608
sub69051-20190¥4,270
main69051-22121i¥4,010198608-198808
sub69051-22260¥3,990
main69051-22140i¥7,900198408-198608
sub69051-22141¥8,000
main69051-22141i¥8,000198608-198808
69052CYLINDER & KEY SET, DOOR LOCK, LH
main69052-22120i¥4,000198408-198608
main69052-22121i¥4,010198608-198808
sub69052-22260¥3,990
69061CYLINDER & KEY SET, LUGGAGE LOCK
main69055-22120i¥3,760198408-198608
main69055-22121i¥3,780198608-198808
main69055-22121i¥3,780198612-198808
*30
main69055-22130i¥9,800198408-198507
main69055-22131i¥10,000198507-198608
main69055-22131i¥10,000198510-198608
SDX EXTRA
main69055-22132i¥10,000198804-198807
main69055-22132i¥10,000198608-198808
main69055-22210i¥3,760198507-198608
sub69055-22211¥3,780
main69055-22211i¥3,780198608-198808
69062CYLINDER & KEY SET, GLOVE COMPARTMENT LOCK
main69056-22020-02i198408-198608
MAROON,MAROON,TRIM3#
sub69056-22020¥5,500
sub69056-22130¥6,800
sub55565-22010¥300
sub55569-22020¥390
main69056-22020-03i198408-198608
GRAY,COOL GRAY,TRIM1#
sub69056-22020¥5,500
sub69056-22130¥6,800
sub55565-22010¥300
sub55569-22020¥390
main69056-22020-04i198608-198808
BLUE,DARK BLUE,TRIM8#
sub69056-22020¥5,500
sub69056-22130¥6,800
sub55565-22010¥300
sub55569-22020¥390
main69056-22020-05i198408-198608
BEIGE,BEIGE,TRIM4#
sub69056-22020¥5,500
sub69056-22130¥6,800
sub55565-22010¥300
sub55569-22020¥390
main69056-22020-12i198608-198808
MAROON,MAROON,TRIM3#
sub69056-22020¥5,500
sub69056-22130¥6,800
sub55565-22010¥300
sub55569-22020¥390
main69056-22020-15i198608-198808
BEIGE,DARK BEIGE,TRIM4#
sub69056-22020¥5,500
sub69056-22130¥6,800
sub55565-22010¥300
sub55569-22020¥390
69064CYLINDER & KEY SET, IGNITION SWITCH LOCK
main69057-22050i¥5,700198408-198608
sub69057-22060¥5,700
main69057-22060i¥5,700198408-198608
main69057-22110i¥5,700198608-198808
sub69057-32070¥5,700
main69057-22120i¥5,700198608-198808
sub69057-32070¥5,700
69068COVER SUB-ASSY, KEY
main69555-20010i¥780198408-198808
69388SNAP, ROD(FOR DOOR LOCK)
main69759-20080i¥280198408-198808
RH
main69759-20090i¥280198408-198808
LH
69503CYLINDER SET, LOCK
main69005-22260i¥21,900198408-198608
main69005-22270i¥26,700198408-198507
main69005-22271i¥26,800198507-198608
main69005-22420i¥21,900198507-198608
main69005-22440i¥24,300198510-198608
SDX EXTRA
main69005-22481i¥17,000198612-198808
*30
main69005-22481i¥17,000198608-198808
main69005-22501i¥27,300198608-198808
main69005-22611i¥21,200198608-198808
main69005-22820i¥29,200198804-198807
EXTRA
69503AKEY, BLANK
main90999-00099i¥1,550198408-198808
main90999-00100i¥1,550198408-198808
main90999-00118i¥2,060198608-198808
69511RETAINER, FRONT DOOR LOCK CYLINDER
main69511-32010i¥160198408-198808
69561RETAINER, LUGGAGE COMPARTMENT OR BACK DOOR LOCK CYLINDER
main69561-22050i¥440198408-198808
69562LEVER, LUGGAGE COMPARTMENT DOOR LOCK
main69562-22010i¥270198510-198608
SDX EXTRA
main69562-22010i¥270198507-198808
main69562-22020i¥270198507-198808
69685PAD, LOCK CYLINDER
main69513-32010i¥120198408-198808
FR DOOR
main69563-32010i¥310198408-198808
LUGGAGE
9015140005
main90151-40005¥90

15 parts on this diagram · 1 diagram in section
