ACCELERATOR LINK

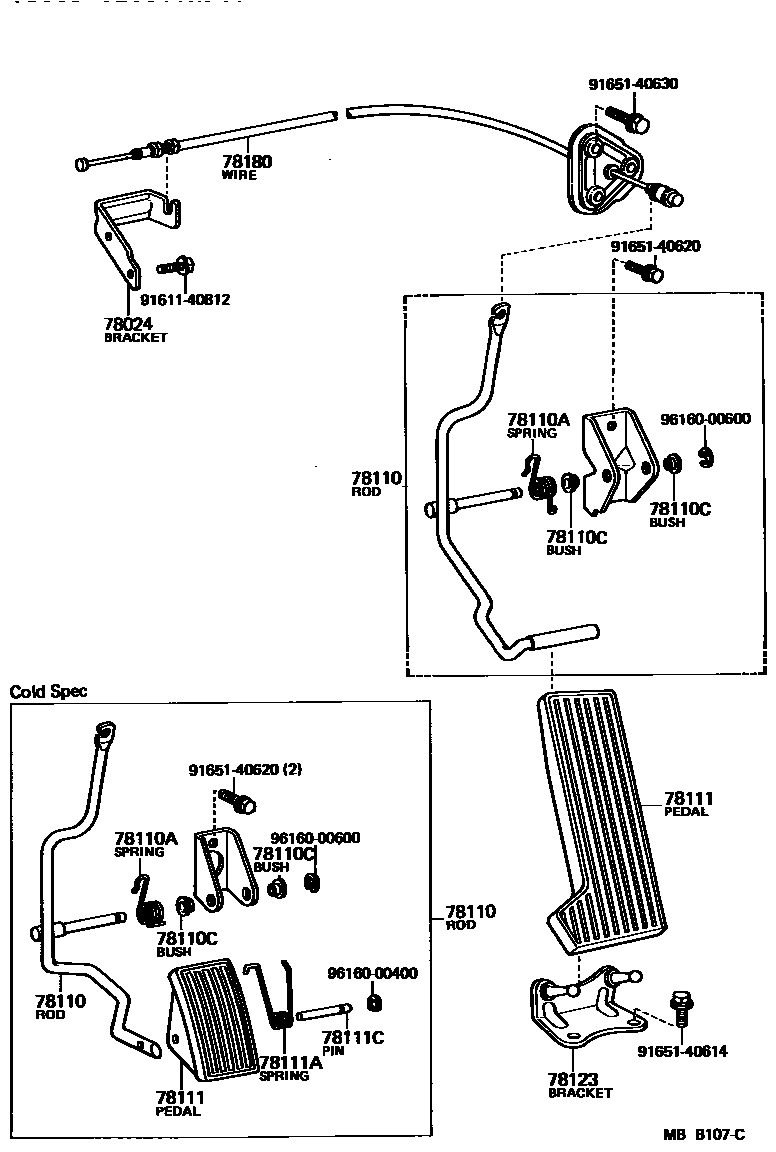

Parts diagram
78024BRACKET SUB-ASSY, ACCELERATOR CONTROL CABLE
main78184-12050i198003-198208
main78184-22040i198003-198009
main78184-22070i198009-198407
main78184-22100i198208-198407
main78184-22120i198208-198407
main78184-30070i198110-198407
78110ROD ASSY, ACCELERATOR PEDAL
main78120-22070i198003-198208
main78120-22080i198003-198208
main78120-22090i198003-198208
COLD SPEC
main78120-22090i198208-198407
main78120-22100i198003-198208
COLD SPEC
main78120-22150i198208-198407
main78120-22190i198208-198407
78110ASPRING (FOR ACCELERATOR PEDAL ROD)
main90508-18006i198003-198208
main90508-20027i198003-198208
main90508-20030i198003-198208
COLD SPEC
main90508-23037i198003-198212
main90508-23076i198212-198407
main90508-26056i198208-198212
main90508-26061i198212-198407
78110CBUSH (FOR ACCELERATOR PEDAL ROD)
main90386-08164i198003-198407
78111PEDAL, ACCELERATOR
main78111-12100i198208-198407
main78111-12100i198003-198208
COLD SPEC
main78111-30080i198003-198208
78111ASPRING (FOR ACCELERATOR PEDAL)
main90508-23003i198003-198208
COLD SPEC
main90508-23003i198208-198407
78111CPIN (FOR ACCELERATOR PEDAL)
main90249-05001i198009-198407
78123BRACKET, ACCELERATOR PEDAL SUPPORT
main78114-22040i198003-198208
78180WIRE ASSY, ACCELERATOR
main78180-22090i198003-198009
main78180-22091i198009-198208
main78180-22191i198308-198407
main78180-22280i198009-198407
main78180-22300i198110-198407
main78180-22380i198208-198407
main78180-22390i198208-198407
9161140812
9165140614
9165140620
9165140630
9616000400
9616000600

15 parts on this diagram · 4 diagrams in section
