REAR AXLE HOUSING & DIFFERENTIAL

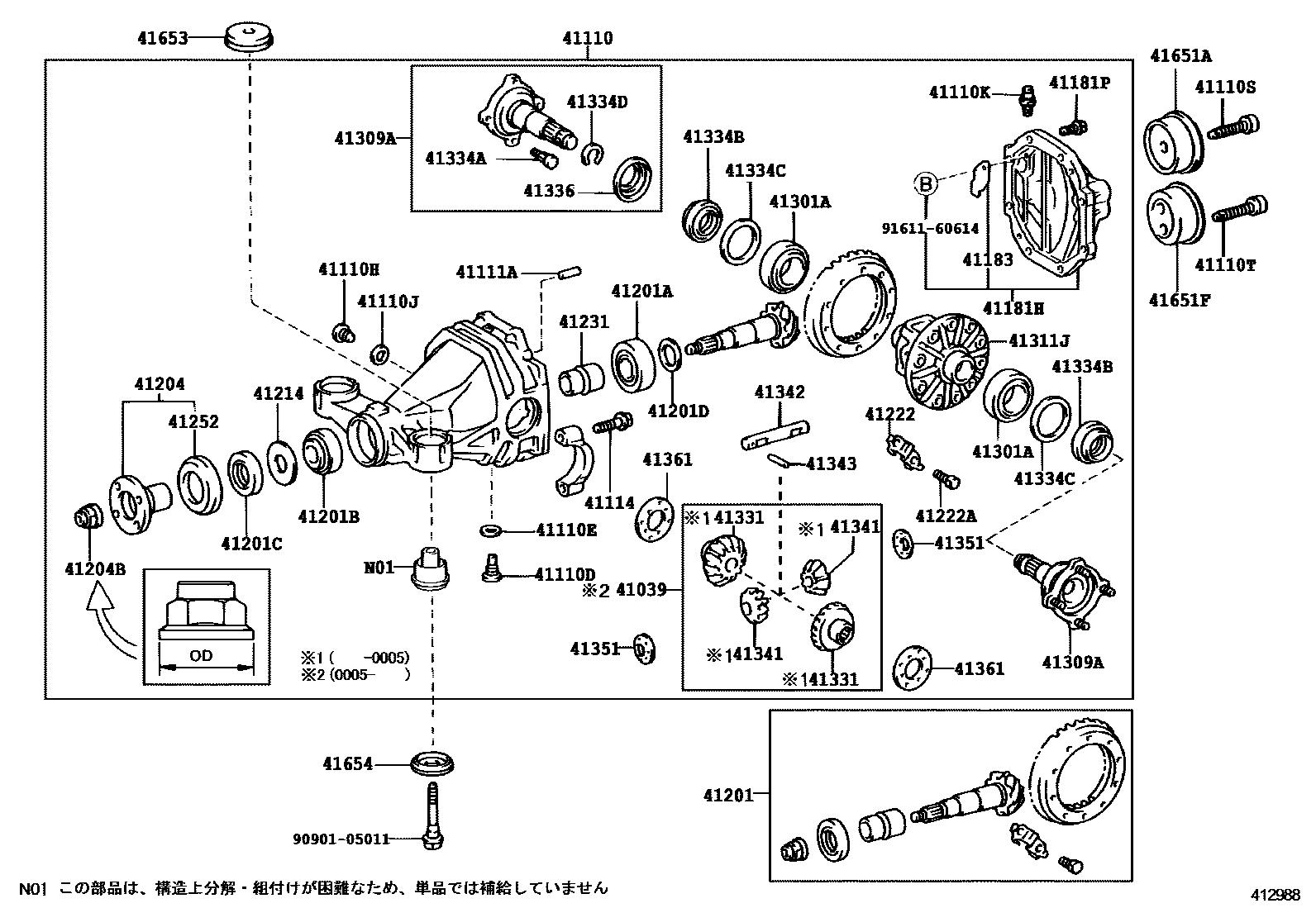

Parts diagram
41039GEAR KIT, DIFFERENTIAL, REAR
main41039-34010i200005
main41039-34030i200005
41110CARRIER ASSY, DIFFERENTIAL, REAR
main41110-22670i199609-199808
main41110-22690i199609-199808
main41110-22700i199609-199808
main41110-22701i199808-199907
main41110-22710i199609-200005
main41110-22730i199609-199908
main41110-22731i199908-200005
main41110-22732i200005
main41110-22740i199609-200005
main41110-22741i200005
main41110-22840i199609-199808
main41110-22841i199808-199907
main41110-22850i199609-199808
main41110-22851i199808-199907
main41110-22860i199609-199908
main41110-22870i199609-199908
main41110-2A030i199808-200005
main41110-2A040i199907
main41110-30810i199609-199707
main41110-30860i199708-200005
main41110-30880i199808-200005
main41110-51010i199907
41110DPLUG (FOR REAR DIFFERENTIAL DRAIN)
main90341-18035i199609
41110EGASKET (FOR REAR DIFFERENTIAL DRAIN PLUG)
main12157-10010i199609
41110HPLUG (FOR REAR DIFFERENTIAL FILLER)
main90341-18032i199609
41110JGASKET (FOR REAR DIFFERENTIAL FILLER PLUG)
main12157-10010i199609
41110KPLUG, BREATHER (FOR REAR DIFFERENTIAL)
main90930-03031i199609
41110SBOLT, NO.2 (FOR REAR DIFFERENTIAL CARRIER SET)
main90110-14004i199609
41110TBOLT, NO.3 (FOR REAR DIFFERENTIAL CARRIER SET)
main90110-14004i199609
41111APIN, STRAIGHT (FOR REAR DIFFERENTIAL CARRIER)
main90250-08120i199609
41114BOLT, REAR DIFFERENTIAL BEARING CAP
main90105-12164i199609
41181HCOVER, REAR DIFFERENTIAL CARRIER
main41108-53020i200005
main41181-22060i199609
main41181-22070i199609-200005
41181PBOLT (FOR REAR DIFFERENTIAL CARRIER COVER SETTING)
main90105-10117i199609
41183DEFLECTOR, REAR DIFFERENTIAL BREATHER PLUG OIL
main41183-53020i200005
41201FINAL GEAR KIT, DIFFERENTIAL, REAR
main41201-19605i199808
main41201-80003i199609-199808
main41201-80004i199609
main41201-80050i199609
main41201-80051i199609-199908
main41201-80052i199609
main41201-80054i199609-199808
main41201-80109i199808
41201ABEARING (FOR REAR DRIVE PINION REAR)
main90366-35023i199609-199808
main90366-35087i199609
main90366-35104i199808
41201BBEARING (FOR REAR DRIVE PINION FRONT)
main90366-30022i199609-199808
main90366-30025i199609-199907
main90366-30067i199907
main90366-30078i199808
41201CSEAL, OIL (FOR REAR DIFFERENTIAL CARRIER)
main90311-38010i199609-199808
main90311-38070i199808
41201DWASHER, PLATE (FOR REAR DIFFERENTIAL DRIVE PINION)
main90201-35497i199609
main90201-35498i199609
main90201-35499i199609
main90201-35500i199609
main90201-35501i199609
main90201-35502i199609
main90201-35503i199609
main90201-35504i199609
main90201-35505i199609
main90201-35506i199609
main90201-35507i199609
main90201-35508i199609
main90201-35509i199609
main90201-35510i199609
main90201-35511i199609
main90201-35512i199609
main90201-35513i199609
main90201-35514i199609
main90201-35515i199609
main90201-35516i199609
main90201-35517i199609
main90201-35518i199609
41204FLANGE SUB-ASSY, REAR DRIVE PINION COMPANION, REAR
main41204-20030i199609-199808
main41204-35041i199609
main41204-35050i199609-199808
41204BNUT (FOR REAR DRIVE PINION)
main90179-18019i199609
main90179-18020i199609
main90179-20018i199609
41214SLINGER, REAR DIFFERENTIAL DRIVE PINION OIL
main41214-26010i199609
main41214-30021i199609-199901
main41214-35020i199901
41222PLATE, REAR DIFFERENTIAL RING GEAR SET BOLT LOCK
main41222-22010i199609
main41222-35030i199609
41222ABOLT (FOR REAR DIFFERENTIAL RING GEAR SET)
main90101-11353i199609
41231SPACER, REAR DIFFERENTIAL DRIVE PINION BEARING
main41231-22010i199609
main41231-24010i199609
41252DEFLECTOR, DUST (FOR REAR DIFFERENTIAL)
main41252-30010i199609
main41252-35020i199609
41301CASE SUB-ASSY, REAR DIFFERENTIAL
main41301-14070i199609
41301ABEARING(FOR REAR DIFFERENTIAL CASE)
main90366-50001i199609
main90368-50006i199609
41309ASHAFT SUB-ASSY, REAR DIFFERENTIAL SIDE GEAR
main41309-14040i199609-199808
main41309-22050i199609-199908
main41309-22070i199609-199707
main41309-22071i199707-199907
main41309-22080i199609-199708
main41309-22090i199609
main41309-22090i199808
main41309-30010i199808
main41309-30030i199708
main41309-51010i199907
41311JCASE, REAR DIFFERENTIAL
main41311-22060i199609
main41311-22080i199609
41331GEAR, REAR DIFFERENTIAL SIDE
main41305-30010i199609
main41331-14040i199609-200005
main41331-22060i199609
main41331-24020i199609-200005
41334ABOLT, SERRATION (FOR REAR DIFFERENTIAL SIDE GEAR SHAFT)
main90114-10028i199609
41334BSEAL, OIL (FOR REAR DIFFERENTIAL SIDE GEAR SHAFT)
main90311-38011i199609-199808
main90311-38071i199808
main90311-43001i199609
41334CWASHER, PLATE (FOR REAR DIFFERENTIAL SIDE GEAR SHAFT)
main90201-52001i199609
main90201-52003i199609
main90201-52005i199609
main90201-52007i199609
main90201-52009i199609
main90201-52011i199609
main90201-52013i199609
main90201-52015i199609
main90201-52017i199609
main90201-52019i199609
main90201-52021i199609
main90201-52023i199609
main90201-52025i199609
main90201-52027i199609
main90201-52029i199609
main90201-52031i199609
main90201-65007i199609
main90201-65009i199609
main90201-65011i199609
main90201-65013i199609
main90201-65015i199609
main90201-65017i199609
main90201-65019i199609
main90201-65021i199609
main90201-65023i199609
main90201-65025i199609
main90201-65027i199609
main90201-65029i199609
main90564-46014i199609
main90564-46015i199609
main90564-46016i199609
main90564-46017i199609
main90564-46018i199609
main90564-46019i199609
main90564-46020i199609
main90564-46021i199609
main90564-46022i199609
main90564-46023i199609
main90564-46024i199609
main90564-46025i199609
main90564-46026i199609
main90564-46027i199609
main90564-46028i199609
main90564-46029i199609
main90564-46030i199609
main90564-46031i199609
main90564-46032i199609
main90564-46033i199609
main90564-46034i199609
main90564-46035i199609
main90564-46036i199609
main90564-46037i199609
main90564-46038i199609
main90564-46039i199609
main90564-46040i199609
main90564-46041i199609
main90564-46042i199609
main90564-46043i199609
main90564-65001i199609
main90564-65002i199609
main90564-65003i199609
main90564-65004i199609
main90564-65005i199609
main90564-65006i199609
main90564-65007i199609
main90564-65008i199609
main90564-65009i199609
main90564-65010i199609
main90564-65011i199609
main90564-65012i199609
main90564-65013i199609
main90564-65014i199609
main90564-65015i199609
main90564-65016i199609
main90564-65017i199609
main90564-65018i199609
main90564-65019i199609
main90564-65020i199609
main90564-65021i199609
main90564-65022i199609
41334DRING, SHAFT SNAP (FOR REAR DIFFERENTIAL SIDE GEAR SHAFT)
main90521-29002i199609
main90521-34003i199609
41336COVER, DUST(FOR REAR DIFFERENTIAL SIDE GEAR SHAFT)
main41336-22010i199609
main41336-24010i199609
41341PINION, REAR DIFFERENTIAL
main41341-30020i199609-200005
main41341-30040i199609
main41341-35010i199609-199907
41342SHAFT, REAR DIFFERENTIAL PINION
main41342-22020i199609-200005
main41342-22021i200005
main41342-22030i199609
41343PIN, REAR DIFFERENTIAL PINION SHAFT
main90250-06058i199609
41351WASHER, REAR DIFFERENTIAL PINION THRUST
main41351-30052i199609
main41351-30060i199609
41361WASHER, REAR DIFFERENTIAL SIDE GEAR THRUST, NO.1
main41361-24010i199609
main41361-24020i199609
main41361-24030i199609
main41361-24040i199609
main41361-24050i199609
main41361-30040i199609
main41361-30050i199609
main41361-30060i199609
main41361-30070i199609
main41361-30080i199609
main41361-30090i199609
main41361-30100i199609
main41361-30110i199609
main41361-40021i199609
main41362-40021i199609
main41363-40021i199609
41651ACUSHION, REAR DIFFERENTIAL MOUNT, NO.2
main41651-22070i199609
41651FCUSHION, REAR DIFFERENTIAL MOUMT, NO.3
main41651-22060i199609
41653STOPPER, REAR DIFFERENTIAL MOUNT, UPPER
main41653-22010i199609
41654STOPPER, REAR DIFFERENTIAL MOUNT, LOWER
main41654-22010i199609
9090105011
9161160614

47 parts on this diagram · 4 diagrams in section
