REAR AXLE HOUSING & DIFFERENTIAL

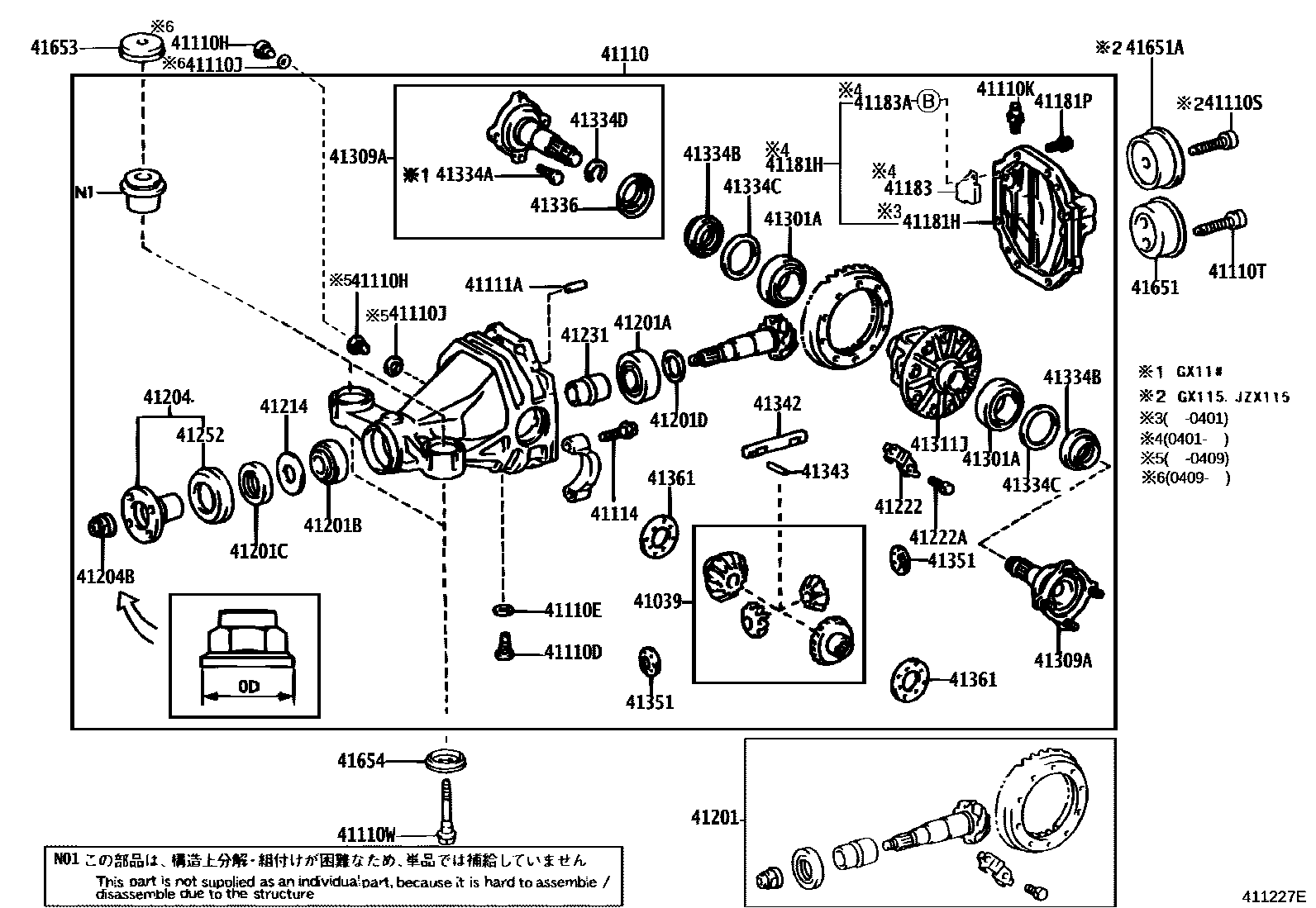

Parts diagram
41039GEAR KIT, DIFFERENTIAL, REAR
main41039-34020i200010-200604
main41039-34030i200010-200411
41110CARRIER ASSY, DIFFERENTIAL, REAR
main41110-22810i200010-200404
main41110-22811i200404-200409
main41110-22812i200409-200706
main41110-2A050i200010-200404
main41110-2A051i200404-200409
main41110-2A052i200409-200411
main41110-2A070i200010-200404
main41110-2A071i200404-200409
main41110-2A072i200409-200411
main41110-2A072i200409-200706
main41110-2A080i200010-200404
main41110-2A081i200404-200409
main41110-2A082i200409-200706
main41110-2A090i200010-200405
main41110-2A091i200404-200409
main41110-2A092i200409-200411
main41110-2A092i200409-200604
main41110-2A100i200010-200405
main41110-2A101i200404-200409
main41110-2A102i200409-200604
main41110-2A110i200201-200404
main41110-2A111i200404-200409
main41110-2A112i200409-200706
main41110-3A131i200210-200405
main41110-51010i200010-200405
main41110-51011i200405-200409
main41110-51012i200409-200411
main41110-53021i200405-200409
main41110-53022i200409-200706
main41110-53061i200404-200409
main41110-53062i200409-200411
main41110-53131i200405-200409
main41110-53132i200409-200706
41110DPLUG (FOR REAR DIFFERENTIAL DRAIN)
main90341-18035i200010
41110EGASKET (FOR REAR DIFFERENTIAL DRAIN PLUG)
main12157-10010i200010-200411
41110HPLUG (FOR REAR DIFFERENTIAL FILLER)
main90341-18032i200010-200507
main90341-18066i200507-200706
41110JGASKET (FOR REAR DIFFERENTIAL FILLER PLUG)
main12157-10010i200010-200706
41110KPLUG, BREATHER (FOR REAR DIFFERENTIAL)
main90930-03031i200010-200411
main90930-03077i200404
41110SBOLT, NO.2 (FOR REAR DIFFERENTIAL CARRIER SET)
main90110-14004i200010-200609
main90110-14006i200610
41110TBOLT, NO.3 (FOR REAR DIFFERENTIAL CARRIER SET)
main90110-14004i200010-200609
main90110-14006i200610
41110WBOLT, NO.4 (FOR REAR DIFFERENTIAL CARRIER SET)
main90109-12081i200402-200411
main90901-05011i200010-200402
41111APIN, STRAIGHT (FOR REAR DIFFERENTIAL CARRIER)
main90250-08120i200010-200411
41114BOLT, REAR DIFFERENTIAL BEARING CAP
main90105-12164i200010-200411
41181HCOVER, REAR DIFFERENTIAL CARRIER
main41108-53010i200401
main41108-53010i200010-200411
main41108-53020i200010-200604
main41181-22060i200010-200401
41181PBOLT (FOR REAR DIFFERENTIAL CARRIER COVER SETTING)
main90105-10117i200010-200210
main90105-10417i200010-200411
41183DEFLECTOR, REAR DIFFERENTIAL BREATHER PLUG OIL
main41183-53010i200010-200411
main41183-53020i200010-200604
41183ABOLT (FOR REAR DIFFERENTIAL BREATHER PLUG OIL DEFLECTOR)
main91611-60614i200010-200210
main91611-B0614i200010-200411
41201FINAL GEAR KIT, DIFFERENTIAL, REAR
main41201-80004i200010
main41201-80015i200201
main41201-80050i200010-200604
main41201-80054i200010-200210
main41201-80109i200010
41201ABEARING (FOR REAR DRIVE PINION REAR)
main90366-35087i200010-200504
main90366-35104i200010-200411
main90366-35133i200508-200604
41201BBEARING (FOR REAR DRIVE PINION FRONT)
main90366-30067i200010-200504
main90366-30078i200010-200411
main90366-30093i200508-200604
41201CSEAL, OIL (FOR REAR DIFFERENTIAL CARRIER)
main90311-38070i200010-200411
41201DWASHER, PLATE (FOR REAR DIFFERENTIAL DRIVE PINION)
main90201-35497i200010-200411
main90201-35498i200010-200411
main90201-35499i200010-200411
main90201-35500i200010-200411
main90201-35501i200010-200411
main90201-35502i200010-200411
main90201-35503i200010-200411
main90201-35504i200010-200411
main90201-35505i200010-200411
main90201-35506i200010-200411
main90201-35507i200010-200411
main90201-35508i200010-200411
main90201-35509i200010-200411
main90201-35510i200010-200411
main90201-35511i200010-200411
main90201-35512i200010-200411
main90201-35513i200010-200411
main90201-35514i200010-200411
main90201-35515i200010-200411
main90201-35516i200010-200411
main90201-35517i200010-200411
main90201-35518i200010-200411
41204FLANGE SUB-ASSY, REAR DRIVE PINION COMPANION, REAR
main41204-35041i200010-200604
main41204-35050i200010-200411
41204BNUT (FOR REAR DRIVE PINION)
main90179-18019i200010-200411
main90179-18020i200010-200411
main90179-20018i200010-200604
41214SLINGER, REAR DIFFERENTIAL DRIVE PINION OIL
main41214-26010i200010-200604
main41214-35020i200010-200411
41222PLATE, REAR DIFFERENTIAL RING GEAR SET BOLT LOCK
main41222-22010i200010-200604
main41222-35030i200010-200411
41222ABOLT (FOR REAR DIFFERENTIAL RING GEAR SET)
main90101-11353i200010-200411
41231SPACER, REAR DIFFERENTIAL DRIVE PINION BEARING
main41231-22010i200010-200411
main41231-24010i200010-200604
41252DEFLECTOR, DUST (FOR REAR DIFFERENTIAL)
main41252-30010i200010-200411
main41252-35020i200010-200604
41301CASE SUB-ASSY, REAR DIFFERENTIAL
main41301-53010i200010-200411
main41301-53020i200010-200604
41301ABEARING(FOR REAR DIFFERENTIAL CASE)
main90366-50001i200010-200604
main90368-50006i200010-200411
41309ASHAFT SUB-ASSY, REAR DIFFERENTIAL SIDE GEAR
main41309-14040i200010-200411
main41309-22080i200010-200604
main41309-51010i200010-200411
41311JCASE, REAR DIFFERENTIAL
main41311-22060i200010
41334ABOLT, SERRATION (FOR REAR DIFFERENTIAL SIDE GEAR SHAFT)
main90114-10028i200010-200210
41334BSEAL, OIL (FOR REAR DIFFERENTIAL SIDE GEAR SHAFT)
main90311-38071i200010-200411
main90311-43001i200010-200412
main90311-43009i200412-200604
41334CWASHER, PLATE (FOR REAR DIFFERENTIAL SIDE GEAR SHAFT)
main90201-52001i200010-200604
main90201-52003i200010-200604
main90201-52005i200010-200604
main90201-52007i200010-200604
main90201-52009i200010-200604
main90201-52011i200010-200604
main90201-52013i200010-200604
main90201-52015i200010-200604
main90201-52017i200010-200604
main90201-52019i200010-200604
main90201-52021i200010-200604
main90201-52023i200010-200604
main90201-52025i200010-200604
main90201-52027i200010-200604
main90201-52029i200010-200604
main90201-52031i200010-200604
main90201-65007i200010-200411
main90201-65009i200010-200411
main90201-65011i200010-200411
main90201-65013i200010-200411
main90201-65015i200010-200411
main90201-65017i200010-200411
main90201-65019i200010-200411
main90201-65021i200010-200411
main90201-65023i200010-200411
main90201-65025i200010-200411
main90201-65027i200010-200411
main90201-65029i200010-200411
main90564-46014i200010-200604
main90564-46015i200010-200604
main90564-46016i200010-200604
main90564-46017i200010-200604
main90564-46018i200010-200604
main90564-46019i200010-200604
main90564-46020i200010-200604
main90564-46021i200010-200604
main90564-46022i200010-200604
main90564-46023i200010-200604
main90564-46024i200010-200604
main90564-46025i200010-200604
main90564-46026i200010-200604
main90564-46027i200010-200604
main90564-46028i200010-200604
main90564-46029i200010-200604
main90564-46030i200010-200604
main90564-46031i200010-200604
main90564-46032i200010-200604
main90564-46033i200010-200604
main90564-46034i200010-200604
main90564-46035i200010-200604
main90564-46036i200010-200604
main90564-46037i200010-200604
main90564-46038i200010-200604
main90564-46039i200010-200604
main90564-46040i200010-200604
main90564-46041i200010-200604
main90564-46042i200010-200604
main90564-46043i200010-200604
main90564-65001i200010-200411
main90564-65002i200010-200411
main90564-65003i200010-200411
main90564-65004i200010-200411
main90564-65005i200010-200411
main90564-65006i200010-200411
main90564-65007i200010-200411
main90564-65008i200010-200411
main90564-65009i200010-200411
main90564-65010i200010-200411
main90564-65011i200010-200411
main90564-65012i200010-200411
main90564-65013i200010-200411
main90564-65014i200010-200411
main90564-65015i200010-200411
main90564-65016i200010-200411
main90564-65017i200010-200411
main90564-65018i200010-200411
main90564-65019i200010-200411
main90564-65020i200010-200411
main90564-65021i200010-200411
main90564-65022i200010-200411
41334DRING, SHAFT SNAP (FOR REAR DIFFERENTIAL SIDE GEAR SHAFT)
main90521-29002i200010-200411
main90521-34003i200010-200604
41336COVER, DUST(FOR REAR DIFFERENTIAL SIDE GEAR SHAFT)
main41336-22010i200010-200411
main41336-24010i200010-200604
41342SHAFT, REAR DIFFERENTIAL PINION
main41342-22021i200010
41343PIN, REAR DIFFERENTIAL PINION SHAFT
main90250-06058i200010
41351WASHER, REAR DIFFERENTIAL PINION THRUST
main41351-30060i200010-200604
41361WASHER, REAR DIFFERENTIAL SIDE GEAR THRUST, NO.1
main41361-30040i200010-200411
main41361-30050i200010-200411
main41361-30060i200010-200411
main41361-30070i200010-200411
main41361-30080i200010-200411
main41361-30090i200010-200411
main41361-30100i200010-200411
main41361-60E10i200010-200604
main41361-60E50i200010-200604
main41361-60E90i200010-200604
main41361-60F30i200010-200604
main41361-60F70i200010-200604
41651CUSHION, REAR DIFFERENTIAL MOUNT, NO.1
main41651-51010i200010
41651ACUSHION, REAR DIFFERENTIAL MOUNT, NO.2
main41651-51020i200010
41653STOPPER, REAR DIFFERENTIAL MOUNT, UPPER
main41653-30040i200010-200402
main41653-30041i200402-200411
main41653-51010i200010-200402
main41653-51011i200402-200411
41654STOPPER, REAR DIFFERENTIAL MOUNT, LOWER
main41654-22010i200010-200402
main41654-30040i200402-200411

45 parts on this diagram · 3 diagrams in section
