CYLINDER HEAD

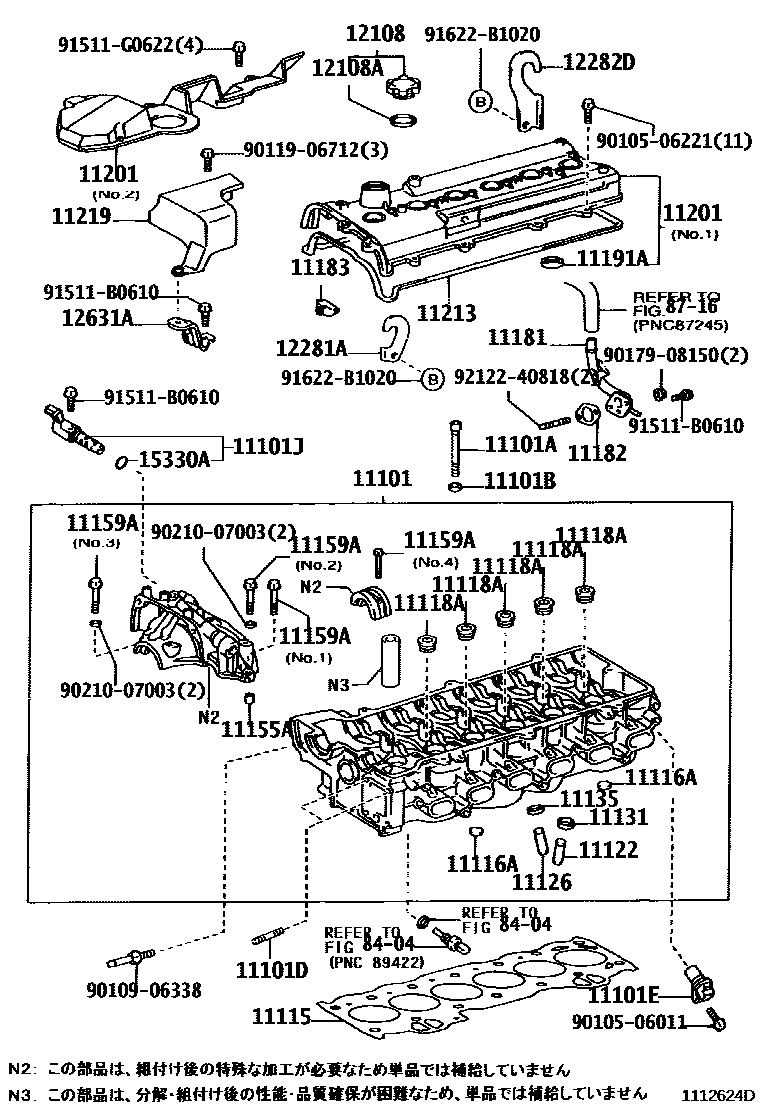

Parts diagram
11101HEAD SUB-ASSY, CYLINDER
main11101-49395i200010-200411
main11101-49445i200010-200108
main11101-49446i200108-200411
main11101-79245i200010-200411
main11101-88411i200010-200210
main11101-88412i200210-200604
11101ABOLT(FOR CYLINDER HEAD SET)
main90910-02102i200010-200411
main90910-02133i200010-200411
11101BWASHER, PLATE(FOR CYLINDER HEAD SET)
main90201-10050i200010-200411
main90201-11018i200010-200112
main90201-11034i200110-200411
11101DBOLT, STUD(FOR WATER OUTLET)
main90116-08304i200010-200411
main90116-08348i200010-200411
11101ESENSOR, CAM POSITION
main90919-05007i200010-200411
main90919-05026i200010-200706
11101JVALVE ASSY, CAMSHAFT TIMING OIL CONTROL
main15330-46010i200010-200411
main15330-46020i200010-200112
main15330-46021i200112-200411
main15330-70010i200010-200706
11115GASKET, CYLINDER HEAD
main11115-46045i200010-200411
main11115-46060i200010-200411
main11115-70061i200010-200303
main11115-70062i200303-200706
main11115-88410i200010-200604
11116APLUG, TIGHT, NO.1
main96411-41800i200010-200411
main96411-42000i200010-200411
11118APLUG, STRAIGHT, NO.1
main90341-27003i200010-200411
11122BUSH, INTAKE VALVE GUIDE
main11122-21010i200010-200411
main11122-46020i200010-200411
main11122-74030i200010-200411
main11122-88400i200010-200604
main11123-21010i200010-200411
main11123-46020i200010-200411
main11123-74030i200010-200411
main11123-88400i200010-200604
11126BUSH, EXHAUST VALVE GUIDE
main11122-16010i200010-200411
main11122-21010i200010-200411
main11122-88400i200010-200604
main11123-16010i200010-200411
main11123-21010i200010-200411
main11123-88400i200010-200604
11131SEAT, INTAKE VALVE
main11131-46020i200010-200107
main11131-46030i200010-200604
main11131-46040i200108-200411
main11131-46060i200107-200411
main11131-70030i200010-200411
main11132-46020i200010-200107
main11132-46030i200010-200604
main11132-46040i200010-200411
main11132-46060i200107-200411
main11132-70030i200010-200706
11135SEAT, EXHAUST VALVE
main11135-46020i200010-200411
main11135-46030i200010-200604
main11135-46040i200010-200411
main11135-70040i200010-200411
main11136-46020i200010-200411
main11136-46030i200010-200604
main11136-46040i200010-200411
main11136-70040i200010-200706
11155APIN, RING W/HEAD
main90253-10006i200010-200411
main90253-11021i200010-200411
11159ABOLT(FOR HEAD TO CAMSHAFT BEARING CAP)
main90105-06221i200010-200411
main90105-07004i200010-200411
main90105-07006i200010-200411
main90119-07009i200010-200411
main90119-07009i200010-200604
main90119-08890i200010-200411
11181PLATE, CYLINDER HEAD, REAR
main11181-46040i200010-200411
main11181-70050i200010-200411
11182GASKET, CYLINDER HEAD REAR PLATE
main11182-46020i200010-200411
main11182-70021i200010-200411
11183PLUG, SEMICIRCULAR
main11183-46010i200010-200411
main11183-50020i200010-200411
main11183-70020i200010-200411
main11183-88400i200010-200604
11191AGASKET(FOR SPARK PLUG TUBE)
main11193-70010i200010-200706
11201COVER SUB-ASSY, CYLINDER HEAD
main11201-46063i200010-200105
main11201-46064i200105-200411
main11201-46080i200010-200411
main11201-70080i200010-200411
main11201-88410i200010-200604
main11202-46033i200010-200411
main11202-70030i200010-200411
main11202-88410i200010-200604
11213GASKET, CYLINDER HEAD COVER
main11213-46030i200010-200411
main11213-46040i200010-200411
main11213-70040i200010-200411
main11213-88410i200010-200604
main11214-46011i200010-200411
main11214-88410i200010-200604
11219COVER, CYLINDER HEAD, NO.3
main11203-70010i200010-200210
main11219-88410i200010-200604
12108CAP SUB-ASSY, OIL FILLER
main12180-20030i200010-200411
main12180-21010i200010-200411
main12180-55010i200010-200706
12108AGASKET(FOR OIL FILLER CAP)
main12195-20020i200010-200411
main90430-37140i200010-200706
12281AHANGER, ENGINE, NO.1
main12281-46050i200010-200411
main12281-70050i200010-200706
12282DHANGER, ENGINE, NO.2
main12282-46050i200010-200108
main12282-46060i200108-200411
main12282-70020i200010-200706
12631ABRACKET, ENGINE COVER
main12631-70010i200010-200201
main12631-70011i200201-200706
15330ARING, O(FOR CAM TIMING OIL CONTROL VALVE)
main90099-14137i200010-200706
8404
8716
9010506011
9010506221
9010906338
9011906712
9017908150
9021007003
91511B0610
91511G0622
91622B1020
9212240818

40 parts on this diagram · 4 diagrams in section
