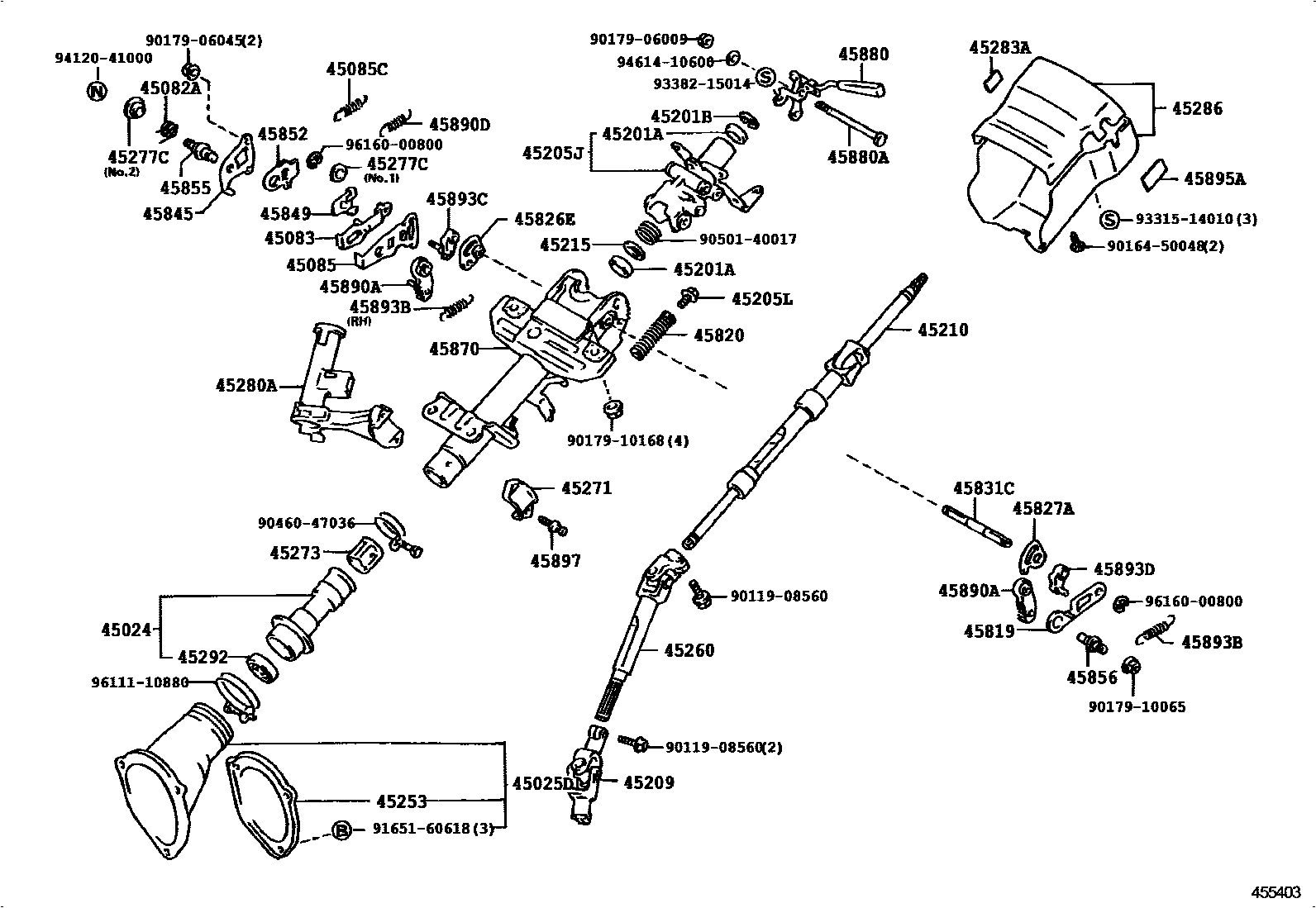

STEERING COLUMN & SHAFT

0001 1��(��� �������) 0002 1��(��� & �������� �������) 0003 1��(���� ��� & �������� ������

45024COVER SUB-ASSY, STEERING COLUMN, LOWER

main45024-22030iJZX93..GD199509-199609

main45024-22030iJZX93,LX90,SX90..GD,GL,GRO199310-199409

main45024-22030iGX90199210-199509

main45024-22030iSX90;GX90..MTM;JZX90,93,LX90..GD,GL199412-199509

main45024-22030iSX90;GX90..MTM;JZX90,93,LX90..GD,GL199412-199509

main45024-22030iJZX90..GD199512-199605

main45024-22030iJZX9#..GDG,TOUS,TOUV199210-199609

main45024-22030iGX90..ATM199412

main45024-22030iGX90..ATM199304-199309

main45024-22030iJZX93..GD199509-199609

main45024-22030iJZX93..GD199509-199609

main45024-22030iLX90..GRO199310-199408

main45024-22030iGX90..ATM199604-199609

main45024-22030iLX90..GRO199412

main45024-22040iGX90,JZX90,93,LX90,SX90..GD,GL,GRO199210-199609

45025DCOVER SUB-ASSY, STEERING COLUMN HOLE, NO.1

main45025-22110iGX90,JZX9#,LX90,SX90199210-199609

45082BRACKET SUB-ASSY, BREAK AWAY W/CAPSULE

main45082-22090iLX90..GRO199412

main45082-22090iGX90..ATM199412

main45082-22090iJZX9#..GDG,TOUS,TOUV199509-199609

main45082-22090iGX90..ATM199304-199309

main45082-22090iGX90,JZX9#,LX90,SX90199210-199412

main45082-22090iLX90..GRO199310-199408

main45082-22090iJZX9#,LX90,SX90199310-199409

main45082-22090iSX90;GX90..MTM;JZX9#,LX90..GD,GDG,GL,TOUS,TOUV199412-199509

main45082-22090iSX90;GX90..MTM;JZX9#,LX90..GD,GDG,GL,TOUS,TOUV199412-199509

main45082-22090iJZX90..GD199512-199605

main45082-22090iJZX9#..GDG,TOUS,TOUV199509-199609

main45082-22090iJZX9#..GDG,TOUS,TOUV199509-199609

main45082-22090iGX90..ATM199604-199609

45082ASPRING, TORSION(FOR TILT STEERING RETURN)

main90508-12087iGX90..ATM199304-199309

main90508-12087iLX90..GRO199310-199408

main90508-12087iGX90,JZX9#,LX90,SX90199210-199609

45083PLATE SUB-ASSY, TILT RELEASE MEMORY

main45083-22010iGX90..ATM199304-199309

main45083-22010iLX90..GRO199310-199408

main45083-22010iGX90,JZX9#,LX90,SX90199210-199609

45085PLATE SUB-ASSY, TILT MEMORY, NO.1

main45085-22010iGX90..ATM199304-199309

main45085-22010iLX90..GRO199310-199408

main45085-22010iGX90,JZX9#,LX90,SX90199210-199609

45085CSPRING, TENSION(FOR TILT MEMORY PLATE SUB-ASSY NO.1)

main90506-05003iGX90,JZX9#,LX90,SX90199210-199609

45201ABEARING(FOR STEERING MAIN SHAFT)

main90363-18005iGX90,JZX9#,LX90,SX90199210-199609

45201BRING, SHAFT SNAP(FOR STEERING MAIN SHAFT)

main90520-17042iGX90..ATM199304-199309

main90520-17042iLX90..GRO199310-199408

main90520-17042iGX90,JZX9#,LX90,SX90199210-199609

45205JTUBE SUB-ASSY, STEERING COLUMN, UPPER

main45205-22241iLX90..GRO199310-199408

main45205-22241iGX90,JZX9#,LX90,SX90199210-199609

main45205-22241iGX90..ATM199304-199309

45205LSCREW(FOR STEERING COLUMN TUBE)

main90119-06448iGX90,JZX9#,LX90,SX90199210-199401

main91633-60625iGX90,JZX9#,LX90,SX90199401-199609

sub91631-60622

45209YOKE SUB-ASSY, STEERING SLIDING

main45206-22010iJZX90,93199210-199609

main45206-22020iJZX91199210-199609

main45209-22020iJZX90,93,LX90..GD,GDG,GL,GRO,TOUS199210-199609

main45209-32020iGX90,SX90199210-199609

sub45209-16010

main45209-50010iGX90,SX90199311-199312

45210SHAFT ASSY, STEERING MAIN

main45210-22150iGX90,JZX90,93,LX90,SX90..GD,GL,GRO199210-199509

sub45210-30180

main45210-22150iSX90;GX90..MTM;JZX90,93,LX90..GD,GL199412-199509

sub45210-30180

main45210-22150iGX90..ATM199304-199309

sub45210-30180

main45210-22150iLX90..GRO199310-199408

sub45210-30180

main45210-22150iJZX90,91;JZX93..GDG199210-199609

sub45210-30180

main45210-22150iJZX93,LX90,SX90..GD,GL,GRO199310-199409

sub45210-30180

main45210-22150iLX90..GRO199509-199609

sub45210-30180

main45210-22150iLX90..GRO199509-199609

sub45210-30180

main45210-22150iLX90..GRO199509-199609

sub45210-30180

main45210-22150iGX90..ATM199604-199609

sub45210-30180

main45210-22150iLX90..GRO199412

sub45210-30180

main45210-22150iLX90..GRO199412

sub45210-30180

main45210-22150iSX90;GX90..MTM;JZX90,93,LX90..GD,GL199412-199509

sub45210-30180

main45210-22150iJZX90..GD199512-199605

sub45210-30180

main45210-22160iGX90,JZX93,LX90,SX90..GD,GL,GRO199210-199609

sub45201-22130

sub45865-12060

45215COLLAR, MAIN SHAFT BEARING THRUST

main45215-12010iGX90..ATM199304-199309

main45215-12010iGX90,JZX9#,LX90,SX90199210-199609

main45215-12010iLX90..GRO199310-199408

45253COVER, STEERING COLUMN HOLE

main45253-22240iGX90,JZX9#,LX90,SX90199210-199609

45260SHAFT ASSY, STEERING INTERMEDIATE, NO.2

main45260-22220iJZX90..TOUS,TOUV199210-199609

main45260-22230iGX90,LX90,SX90199210-199609

main45260-22240iJZX91199210-199609

main45260-22250iJZX90..GD,GDG199210-199609

main45260-22260iJZX93199310-199609

45271CLAMP, STEERING COLUMN, UPPER

main45271-12060iGX90,JZX90,93,LX90,SX90..GD,GL,GRO199210-199609

45273BUSH, STEERING MAIN SHAFT

main45273-22020iGX90,JZX93,LX90,SX90..GD,GL,GRO199210-199609

45277CSPACER(FOR TILT STEERING SUPPORT)

main90560-10059iGX90..ATM199304-199309

main90560-10059iGX90,JZX9#,LX90,SX90199210-199609

main90560-10059iLX90..GRO199310-199408

main90561-10007iGX90..ATM199304-199309

main90561-10007iLX90..GRO199310-199408

main90561-10007iGX90,JZX9#,LX90,SX90199210-199609

45280ABRACKET ASSY, STEERING COLUMN, UPPER

main45280-22360iJZX93..GD199509-199609

main45280-22360iGX90..ATM199304-199309

main45280-22360iGX90,LX90,SX90..ATM199210-199509

main45280-22360iLX90..ATM..GRO199310-199408

main45280-22360iJZX93..GDG;JZX90,91..ATM199210-199609

main45280-22360iJZX93,LX90,SX90..ATM..(GD,GL,GRO)199310-199409

main45280-22360iSX90..ATM;JZX90,93,LX90..GD,GL199412-199509

main45280-22360iSX90..ATM;JZX90,93,LX90..GD,GL199412-199509

main45280-22360iJZX90..GD199512-199605

main45280-22360iJZX93..GD199509-199609

main45280-22360iJZX93..GD199509-199609

main45280-22360iGX90..ATM199604-199609

main45280-22360iLX90..ATM..GRO199412

main45280-22360iLX90..ATM..GRO199412

main45280-22370iJZX90..MTM199210-199609

main45280-22370iGX90..MTM199310-199409

main45280-22370iGX90..MTM199210-199509

main45280-22370iLX90..MTM199412

main45280-22370iLX90..MTM..GRO199310-199408

main45280-22370iLX90..MTM199412-199509

main45280-22370iLX90..MTM199509-199609

main45280-22380iGX90,JZX90,93,LX90,SX90..ATM..(GD,GL,GRO)199210-199609

main45280-22390iGX90,LX90,SX90..MTM199210-199609

main45280-22500iJZX90,91..GDG199210-199609

45283APLATE, BEAM CHANGE & TURN SIGNAL CAUTION

main45283-22010iGX90,JZX9#,LX90,SX90199210-199609

main45283-22010iLX90..GRO199310-199408

45286COVER, STEERING COLUMN

main45286-22948-E0iJZX90,91..GDG199210-199609

sub45286-22948

main45286-22948-G0iJZX90,91..GDG199210-199609

sub45286-22948

main45286-22948-J0iJZX90,91..GDG199210-199409

sub45286-22948

main45286-22949-C0iJZX90..TOUS,TOUV199210-199609

BLACK,TRIM6#,8#

sub45286-22949

main45286-22949-E0iLX90..GRO199509-199609

sub45286-22949

main45286-22949-E0iGX90..ATM199304-199309

sub45286-22949

main45286-22949-E0iGX90,LX90,SX90199210-199509

sub45286-22949

main45286-22949-E0iJZX93..GDG;JZX90,91..GD,GDG199210-199609

SABLE,TRIM4#

sub45286-22949

main45286-22949-E0iJZX93,LX90,SX90..GD,GL,GRO199310-199409

sub45286-22949

main45286-22949-E0iSX90;GX90..MTM;JZX90,93,LX90..GD,GL199412-199509

sub45286-22949

main45286-22949-E0iSX90;GX90..MTM;JZX90,93,LX90..GD,GL199412-199509

sub45286-22949

main45286-22949-E0iJZX90..GD199512-199605

sub45286-22949

main45286-22949-E0iJZX93..GD199509-199609

sub45286-22949

main45286-22949-E0iJZX93..GD199509-199609

sub45286-22949

main45286-22949-E0iGX90..ATM199604-199609

sub45286-22949

main45286-22949-E0iGX90..ATM199412

sub45286-22949

main45286-22949-G0iGX90..MTM;JZX90,93,SX90..GD,GRO199210-199509

sub45286-22949

main45286-22949-G0iGX90..MTM;JZX90,93,SX90..GD,GRO199412-199509

sub45286-22949

main45286-22949-G0iGX90..MTM;JZX90,93,SX90..GD,GRO199412-199509

sub45286-22949

main45286-22949-G0iLX90..GRO199509-199609

sub45286-22949

main45286-22949-G0iLX90..GRO199509-199609

sub45286-22949

main45286-22949-G0iGX90..ATM199304-199309

sub45286-22949

main45286-22949-G0iGX90..ATM199604-199609

sub45286-22949

main45286-22949-G0iJZX93,LX90,SX90..GD,GRO199310-199409

sub45286-22949

main45286-22949-G0iLX90..GRO199412

sub45286-22949

main45286-22949-G0iJZX93..GDG;JZX90,91..GD,GDG199210-199609

JADE,TRIM6#

sub45286-22949

main45286-22949-G0iLX90..GRO199412

sub45286-22949

main45286-22949-J0iGX90,LX90,SX90199210-199409

sub45286-22949

main45286-22949-J0iLX90,SX90199310-199409

sub45286-22949

main45286-22949-J0iJZX90,91..GD,GDG199210-199409

GRAYISH BLUE,TRIM8#

sub45286-22949

main45286-22950-E0iGX90,JZX90,93,LX90,SX90..GD,GL,GRO199210-199609

SABLE,TRIM4#

sub45286-22949

main45286-22950-G0iGX90,JZX93,LX90,SX90..GD,GRO199210-199609

JADE,TRIM6#

sub45286-22949

main45286-22950-J0iGX90,LX90,SX90199210-199409

GRAYISH BLUE,TRIM8#

sub45286-22949

45292SEAL, MAIN SHAFT LOWER DUST

main45292-22100iGX90,JZX90,93,LX90,SX90..GD,GL,GRO199210-199609

main45292-22130iJZX9#..GDG,TOUS,TOUV199210-199609

main45292-22130iGX90..ATM199304-199309

main45292-22130iGX90,LX90,SX90199210-199509

main45292-22130iLX90..GRO199310-199408

main45292-22130iJZX93,LX90,SX90..GD,GL,GRO199310-199409

main45292-22130iSX90;GX90..MTM;JZX90,93,LX90..GD,GL199412-199509

main45292-22130iSX90;GX90..MTM;JZX90,93,LX90..GD,GL199412-199509

main45292-22130iJZX90..GD199512-199605

main45292-22130iJZX93..GD199509-199609

main45292-22130iJZX93..GD199509-199609

main45292-22130iJZX93..GD199509-199609

main45292-22130iGX90..ATM199604-199609

main45292-22130iLX90..GRO199412

main45292-22130iLX90..GRO199412

45819RETAINER, TILT LEVER

main45819-22060iGX90..ATM199304-199309

main45819-22060iLX90..GRO199310-199408

main45819-22060iGX90,JZX9#,LX90,SX90199210-199609

45820SPRING ASSY, TILT STEERING SUPPORT

main45820-32010iGX90,JZX9#,LX90,SX90199210-199305

sub45820-32030

main45820-32010iGX90..ATM199304-199309

sub45820-32030

main45820-32020iGX90,JZX9#,LX90,SX90199509-199609

main45820-32020iGX90,JZX9#,LX90,SX90199210-199509

main45820-32030iGX90,JZX9#,LX90,SX90199305-199509

main45820-32030iLX90..GRO199310-199408

45826ELEVER, STEERING TILT(FOR TILT ADJUST)

main45826-22050iGX90..ATM199304-199309

main45826-22050iLX90..GRO199310-199408

main45826-22050iGX90,JZX9#,LX90,SX90199210-199609

45827ALEVER, STEERING TILT SUB

main45827-22030iGX90..ATM199304-199309

main45827-22030iLX90..GRO199310-199408

main45827-22030iGX90,JZX9#,LX90,SX90199210-199609

45831CSHAFT, TILT LEVER LOCK

main45831-22020iGX90..ATM199304-199309

main45831-22020iLX90..GRO199310-199408

main45831-22020iGX90,JZX9#,LX90,SX90199210-199609

45845SUPPORT, TILT MEMORY

main45845-22010iGX90..ATM199304-199309

main45845-22010iLX90..GRO199310-199408

main45845-22010iGX90,JZX9#,LX90,SX90199210-199609

45849RETAINER, TILT ADJUSTER MEMORY SPRING

main45849-22010iGX90,JZX9#,LX90,SX90199210-199609

main45849-22010iGX90..ATM199304-199309

main45849-22010iLX90..GRO199310-199408

45852PLATE, TILT MEMORY, NO.2

main45852-22010iGX90..ATM199304-199309

main45852-22010iLX90..GRO199310-199408

main45852-22010iGX90,JZX9#,LX90,SX90199210-199609

main45852-22020iLX90..GRO199310-199408

main45852-22020iGX90..ATM199304-199309

main45852-22020iGX90,JZX9#,LX90,SX90199210-199609

main45852-22030iGX90..ATM199304-199309

main45852-22030iGX90,JZX9#,LX90,SX90199210-199609

main45852-22030iLX90..GRO199310-199408

45855BOLT, TILT STEERING, NO.1

main45855-22010iLX90..GRO199310-199408

main45855-22010iGX90,JZX9#,LX90,SX90199210-199609

main45855-22010iGX90..ATM199304-199309

main45855-22020iGX90,JZX9#,LX90,SX90199210-199609

main45855-22020iLX90..GRO199310-199408

main45855-22020iGX90..ATM199304-199309

45856BOLT, TILT STEERING, NO.2

main45856-22010iGX90..ATM199304-199309

main45856-22010iLX90..GRO199310-199408

main45856-22010iGX90,JZX9#,LX90,SX90199210-199609

45870TUBE ASSY, STEERING COLUMN

main45870-22230iGX90,JZX90,93,LX90,SX90..GD,GL,GRO199210-199509

sub45870-22231

main45870-22231iGX90,JZX90,93,LX90,SX90..GD,GL,GRO199509-199609

sub45870-22350

sub90386-08042

main45870-22300iSX90;GX90..MTM;JZX90,93,LX90..GD,GL199210-199509

sub45870-30270

sub90386-08042

main45870-22300iSX90;GX90..MTM;JZX90,93,LX90..GD,GL199412-199509

sub45870-30270

sub90386-08042

main45870-22300iSX90;GX90..MTM;JZX90,93,LX90..GD,GL199412-199509

sub45870-30270

sub90386-08042

main45870-22300iJZX90..GD199512-199605

sub45870-30270

sub90386-08042

main45870-22300iJZX9#..GDG,TOUS,TOUV199210-199609

sub45870-30270

sub90386-08042

main45870-22300iJZX93..GD199509-199609

sub45870-30270

sub90386-08042

main45870-22300iJZX93..GD199509-199609

sub45870-30270

sub90386-08042

main45870-22300iJZX93..GD199509-199609

sub45870-30270

sub90386-08042

main45870-22300iGX90..ATM199604-199609

sub45870-30270

sub90386-08042

main45870-22300iLX90..GRO199412

sub45870-30270

sub90386-08042

main45870-22300iLX90..GRO199412

sub45870-30270

sub90386-08042

main45870-22300iGX90..ATM199304-199309

sub45870-30270

sub90386-08042

main45870-22300iLX90..GRO199310-199408

sub45870-30270

sub90386-08042

main45870-22300iJZX93,LX90,SX90..GD,GL,GRO199310-199409

sub45870-30270

sub90386-08042

45880LEVER ASSY, STEERING TILT

main45880-22020iGX90..ATM199304-199309

main45880-22020iLX90..GRO199310-199408

main45880-22020iGX90,JZX9#,LX90,SX90199210-199609

45880ABOLT(FOR STEERING TILT LEVER)

main90109-06162iGX90,JZX9#,LX90,SX90199210-199609

45890APAWL ASSY, TILT STEERING

main45890-20110iGX90,JZX9#,LX90,SX90199210-199609

main45890-20110iGX90..ATM199304-199309

main45890-20110iLX90..GRO199310-199408

main45890-22090iLX90..GRO199310-199408

main45890-22090iGX90..ATM199304-199309

main45890-22090iGX90,JZX9#,LX90,SX90199210-199609

45890DSPRING, TENSION(FOR TILT STEERING PAWL ASSY)

main90506-06012iGX90,JZX9#,LX90,SX90199210-199609

45893BSPRING, TENSION(FOR TILT STEERING PAWL STOPPER)

main90507-08010iGX90,JZX9#,LX90,SX90199210-199609

main90507-10019iGX90,JZX9#,LX90,SX90199210-199609

45893CSTOPPER, STEERING PAWL, RH

main45893-24010iGX90..ATM199304-199309

main45893-24010iLX90..GRO199310-199408

main45893-24010iGX90,JZX9#,LX90,SX90199210-199609

main45893-24020iLX90..GRO199310-199408

main45893-24020iGX90..ATM199304-199309

main45893-24020iGX90,JZX9#,LX90,SX90199210-199609

main45893-24030iGX90,JZX9#,LX90,SX90199210-199609

main45893-24030iGX90..ATM199304-199309

main45893-24030iLX90..GRO199310-199408

main45893-24040iGX90..ATM199304-199309

main45893-24040iLX90..GRO199310-199408

main45893-24040iGX90,JZX9#,LX90,SX90199210-199609

main45893-24050iGX90,JZX9#,LX90,SX90199210-199609

main45893-24050iLX90..GRO199310-199408

main45893-24050iGX90..ATM199304-199309

main45893-24060iGX90..ATM199304-199309

main45893-24060iLX90..GRO199310-199408

main45893-24060iGX90,JZX9#,LX90,SX90199210-199609

main45893-24070iGX90..ATM199304-199309

main45893-24070iLX90..GRO199310-199408

main45893-24070iGX90,JZX9#,LX90,SX90199210-199609

45893DSTOPPER, STEERING PAWL, LH

main45893-20260iGX90,JZX9#,LX90,SX90199210-199609

main45893-20260iLX90..GRO199310-199408

main45893-20260iGX90..ATM199304-199309

main45893-20270iLX90..GRO199310-199408

main45893-20270iGX90..ATM199304-199309

main45893-20270iGX90,JZX9#,LX90,SX90199210-199609

main45893-20280iGX90,JZX9#,LX90,SX90199210-199609

main45893-20280iGX90..ATM199304-199309

main45893-20280iLX90..GRO199310-199408

main45893-20290iLX90..GRO199310-199408

main45893-20290iGX90..ATM199304-199309

main45893-20290iGX90,JZX9#,LX90,SX90199210-199609

main45893-20300iLX90..GRO199310-199408

main45893-20300iGX90..ATM199304-199309

main45893-20300iGX90,JZX9#,LX90,SX90199210-199609

main45893-20310iGX90..ATM199304-199309

main45893-20310iGX90,JZX9#,LX90,SX90199210-199609

main45893-20310iLX90..GRO199310-199408

main45893-20320iGX90,JZX9#,LX90,SX90199210-199609

main45893-20320iLX90..GRO199310-199408

main45893-20320iGX90..ATM199304-199309

45895APLATE, TILT STEERING CAUTION

main45895-22070iSX90;GX90..MTM;JZX90,93,LX90..GD,GL199412-199509

main45895-22070iGX90..ATM199304-199309

main45895-22070iGX90,LX90,SX90199210-199509

main45895-22070iLX90..GRO199310-199408

main45895-22070iJZX90,91;JZX93..GDG199210-199609

main45895-22070iJZX93,LX90,SX90..GD,GL,GRO199310-199409

main45895-22070iSX90;GX90..MTM;JZX90,93,LX90..GD,GL199412-199509

main45895-22070iGX90..ATM199412

main45895-22070iGX90..ATM199412

main45895-22070iJZX90..GD199512-199605

main45895-22070iGX90..ATM199509-199609

main45895-22070iGX90..ATM199509-199609

main45895-22070iGX90..ATM199604-199609

main45895-22080iGX90,JZX93,LX90,SX90..GD,GL,GRO199210-199609

main45895-30110iJZX90,91..GDG199210-199609

45897BOLT, STEERING LOCK SET

main45897-12020iGX90,JZX9#,LX90,SX90199210-199609

main45897-12020iGX90..ATM199304

main45897-12020iLX90..GRO199310-199408

9011908560

main90119-08560

9016450048

main90164-50048

9017906009

main90179-06009

9017906045

main90179-06045

9017910065

main90179-10065

9017910168

main90179-10168

9046047036

main90460-47036

9050140017

main90501-40017

9165160618

main91651-60618

9331514010

main93315-14010

9338215014

main93382-15014

9412041000

main94120-41000

9461410600

main94614-10600

9611110880

main96111-10880

9616000800

main96160-00800

58 parts on this diagram · 3 diagrams in section
