REAR DOOR LOCK & HANDLE

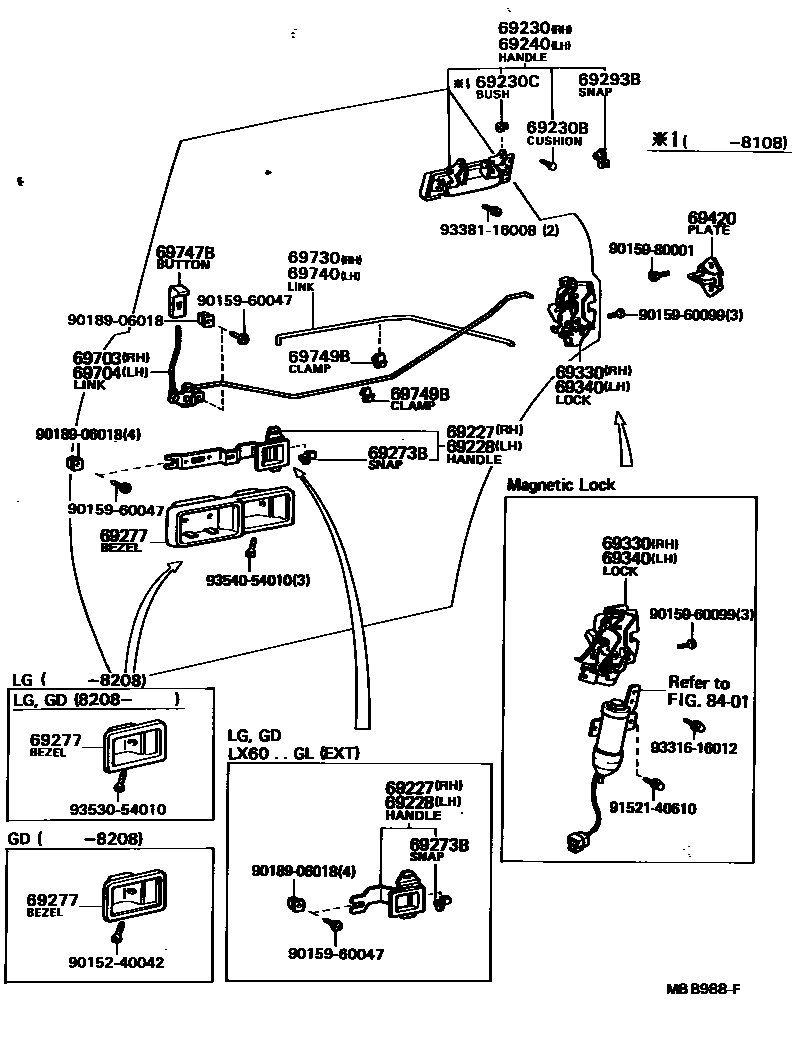

Parts diagram
69227HANDLE, REAR DOOR INSIDE, RH
main69206-30010i198009-198407
*EXT
main69207-22030i198009-198407
main69208-22030i198009-198407
69228HANDLE, REAR DOOR INSIDE, LH
main69205-30010i198009-198407
*EXT
main69207-22030i198009-198407
main69208-22030i198009-198407
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69210-22040i198009-198101
main69210-22050i198101-198407
main69230-95800i198009-198407
69230BCUSHION(FOR REAR DOOR OUTSIDE HANDLE)
main90541-03021i198009-198407
69230CBUSH(FOR REAR DOOR OUTSIDE HANDLE)
main69395-20020i198009-198108
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69220-22040i198009-198101
main69220-22050i198101-198407
main69240-95800i198009-198407
69273BSNAP, DOOR INSIDE HANDLE ROD(FOR REAR DOOR)
main69279-12020i198009-198407
LH
main69288-12010i198009-198407
RH
69277BEZEL, REAR DOOR INSIDE HANDLE
main69277-16040-01i198009-198208
BLACK,BLACK,TRIM2#
main69277-16040-04i198009-198208
*EXT,BLUE,BLUE,TRIM8#
main69277-16040-06i198009-198407
*EXT,D-BROWN,BROWN,TRIM4#
main69277-16040-06i198009-198407
D-BROWN,BROWN,TRIM4#
main69277-16040-14i198208-198407
*EXT,BLUE,BLUE,TRIM8#
main69277-16040-22i198208-198407
*EXT,DEEP MAROON,RED/MAROON,TRIM3#
main69277-22040-01i198009-198208
RH,BLACK,BLACK,TRIM2#
main69277-22040-02i198208-198407
RH,DEEP MAROON,RED/MAROON,TRIM3#
main69277-22040-04i198009-198208
RH,BLUE,BLUE,TRIM8#
main69277-22040-06i198009-198407
RH,D-BROWN,BROWN,TRIM4#
main69277-22040-14i198208-198407
RH,BLUE,BLUE,TRIM8#
main69277-30030i198009-198208
main69278-22010-01i198009-198208
LH,BLACK,BLACK,TRIM2#
main69278-22010-02i198208-198407
LH,DEEP MAROON,RED/MAROON,TRIM3#
main69278-22010-04i198009-198208
LH,BLUE,BLUE,TRIM8#
main69278-22010-06i198009-198407
LH,D-BROWN,BROWN,TRIM4#
main69278-22010-14i198208-198407
LH,BLUE,BLUE,TRIM8#
69293BSNAP, REAR DOOR OUTSIDE HANDLE
main69293-22010i198108-198407
RH
main69293-22020i198108-198407
LH
69330LOCK ASSY, REAR DOOR, RH
main69330-22070i198009-198407
MAGNET LOCK
main69330-22080i198009-198407
main69330-95800i198009-198407
main69330-95801i198009-198407
MAGNET LOCK
69340LOCK ASSY, REAR DOOR, LH
main69340-22080i198009-198407
MAGNET LOCK
main69340-22090i198009-198407
main69340-95800i198009-198407
main69340-95801i198009-198407
MAGNET LOCK
69420PLATE ASSY, REAR DOOR LOCK STRIKER
main69410-22030i198009-198407
69703LINK SUB-ASSY, REAR DOOR LOCKING CONTROL, RH
main69770-22030i198009-198407
main69770-95800i198009-198407
69704LINK SUB-ASSY, REAR DOOR LOCKING CONTROL, LH
main69780-22030i198009-198407
main69780-95800i198009-198407
69730LINK ASSY, REAR DOOR OPEN CONTROL, RH
main69713-22030i198009-198407
main69713-95800i198009-198407
69740LINK ASSY, REAR DOOR OPEN CONTROL, LH
main69714-22030i198009-198407
main69714-95800i198009-198407
69747BBUTTON, DOOR LOCKING(FOR REAR DOOR)
main69741-30020-01i198009-198208
BLACK,BLACK,TRIM2#
main69741-30020-04i198009-198208
BLUE,BLUE,TRIM8#
main69741-30020-06i198009-198407
D-BROWN,BROWN,TRIM4#
main69741-30020-12i198208-198407
DEEP MAROON,RED/MAROON,TRIM3#
main69741-30020-14i198208-198407
BLUE,BLUE,TRIM8#
69749BCLAMP, REAR DOOR LOCK LINK
main69749-12010i198009-198407
main69749-12030i198009-198407
8401
9015240042
9015960047
9015960099
9015980001
9018906018
9152140610
9331616012
9338116008
9353054010
9354054010

29 parts on this diagram · 2 diagrams in section
