E
EPC Data

LPG CARBURETOR

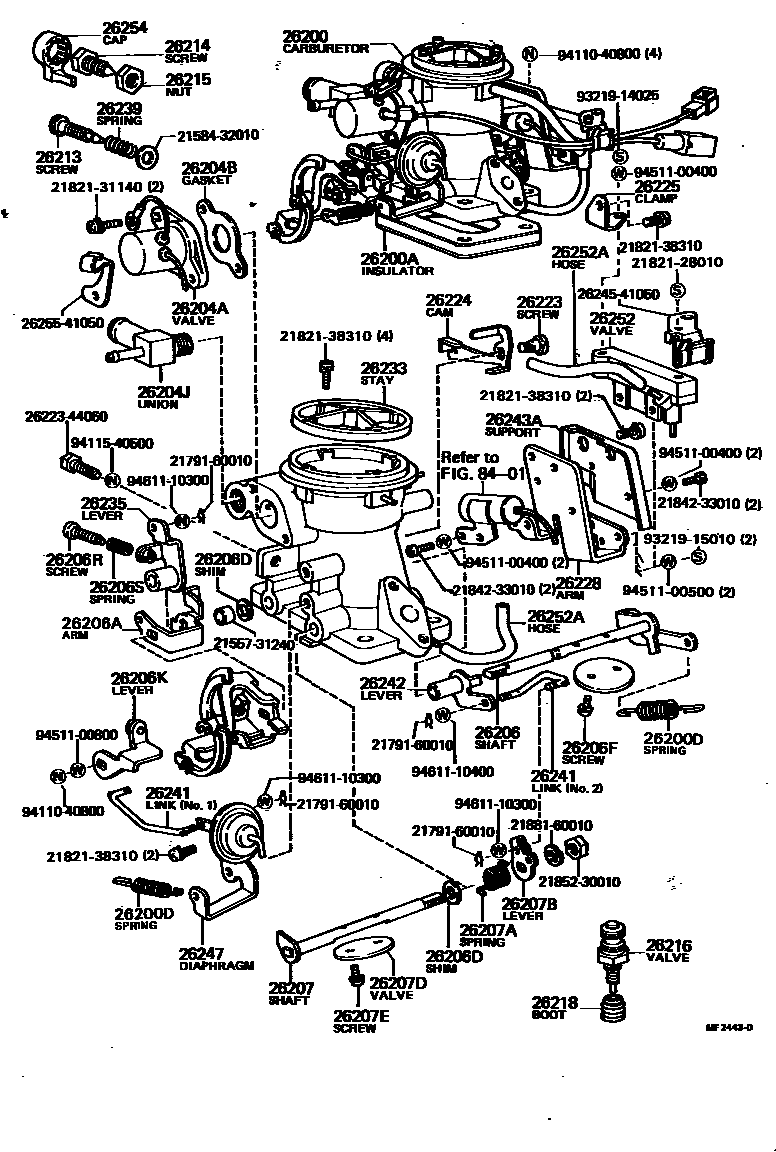

Parts diagram
26200CARBURETOR ASSY, LPG
main26200-41050i198011-198103
main26200-41060i198103-198308
main26200-41080i198308-198407
main26200-72010i198302-198308
*30
main26200-73010i198308-198407
*30
26200AINSULATOR, LPG CARBURETOR HEAT
main21912-41060i198011-198407
26200DSPRING, BACK(FOR LPG)
main90506-09023i198011-198103
main90507-11001i198103-198407
26204AVALVE, THROTTLE SOLENOID(FOR LPG)
main26208-41050i198011-198407
26204BGASKET, SOLENOID VALVE(FOR LPG)
main26236-44020i198011-198407
26204JUNION, NO.2 FUEL HOSE(FOR LPG)
main26249-41050i198011-198308
main26249-72010i198302-198407
*30
26206SHAFT, 1ST THROTTLE(FOR LPG)
main26234-41050i198011-198103
main26234-41051i198103-198308
26206AARM, 1ST THROTTLE SHAFT(FOR LPG)
main26213-41050i198011-198308
26206DSHIM, 1ST THROTTLE SHAFT(FOR LPG)
main21581-21010i198011-198308
2ND SHAFT (T=0.2)
main21581-32010i198011-198308
1ST SHAFT (T=0.2)
main21581-41010i198011-198308
1ST SHAFT (T=0.1)
main21582-21010i198011-198308
2ND SHAFT (T=0.3)
main21583-21010i198011-198308
2ND SHAFT (T=0.6)
main21583-32010i198011-198308
1ST SHAFT (T=0.6)
main21583-41010i198011-198308
1ST SHAFT (T=0.3)
main21588-21010i198011-198308
2ND SHAFT (T=1.0)
26206FSCREW, 1ST THROTTLE VALVE SET(FOR LPG)
main21821-60011i198011-198308
26206KLEVER, THROTTLE SHAFT(FOR LPG)
main26227-41050i198011-198308
26206RSCREW, THROTTLE ADJUST(FOR LPG)
main21842-24230i198011-198407
26206SSPRING, IDLE ADJUST SCREW(FOR LPG)
main21723-21030i198011-198407
26207SHAFT, 2ND THROTTLE(FOR LPG)
main26232-41050i198011-198308
26207ASPRING, 2ND THROTTLE BACK(FOR LPG)
main26239-41050i198011-198103
main26239-41051i198103-198308
26207BLEVER, 2ND THROTTLE(FOR LPG)
main26234-41010i198011-198308
26207DVALVE, 2ND THROTTLE(FOR LPG)
main21332-40010i198011-198308
26207ESCREW, 2ND THROTTLE VALVE SET(FOR LPG)
main21821-60011i198011-198308
26213SCREW, ADJUST
main26214-44060i198011-198407
26214SCREW, POWER ADJUST
main26214-44010i198011-198308
main26214-72010i198302-198407
26215NUT, POWER ADJUST
main26215-41010i198011-198407
26216VALVE, POWER
main26216-44060i198011-198407
main26216-72010i198302-198308
*30
main26216-73010i198308-198407
*30
26218BOOT(FOR POWER VALVE)
main26218-44060i198011-198103
main26218-44061i198103-198407
26223SCREW, SET(FOR POWER VALVE CAM)
main26223-31012i198011-198308
26224CAM, POWER VALVE, NO.1
main26224-41050i198011-198308
26225CLAMP(FOR THERMOSTATIC VALVE SET)
main26225-41050i198011-198308
26228ARM(FOR THERMOSTATIC VALVE)
main26228-41050i198011-198308
26233STAY, STUD
main26233-41030i198011-198407
26235LEVER(FOR POWER VALVE)
main26235-41050i198011-198308
26239SPRING
main26239-44060i198011-198407
26241LINK, CONNECTING
main26241-41030i198011-198308
NO.1
main26241-41050i198011-198308
NO.2
26242LEVER, THROTTLE SHAFT(FOR LPG)
main26242-41050i198011-198308
26243ASUPPORT(FOR THERMOSTATIC VALVE)
main26243-41050i198011-198308
26247DIAPHRAGM
main26247-41050i198011-198407
26252VALVE, THERMOSTATIC
main26252-41050i198011-198407
main26252-72010i198302-198407
*30
26252AHOSE, CONNECTING
main26237-44050i198011-198407
26254CAP, POWER SCREW LIMIT
main26254-44060i198011-198407
8401
2155731240SPACER(FOR 1ST IDLE CAM)
2158432010SHIM, CHOKE ROD BELLCRANK SHAFT
2179160010RING, SNAP, NO.1(FOR CARBURETOR LINK)
2182128010SCREW, 2ND THROTTLE VALVE SET
2182131140SCREW, 2ND THROTTLE VALVE SET
2182138310SCREW, 2ND THROTTLE VALVE SET
2184233010SCREW, SET(FOR CARBURETOR LEVEL GAGE CLAMP SET)
2185230010NUT, THROTTLE LEVER SET
2188160010WASHER, LOCK(FOR THROTTLE SHAFT)
2622344060SCREW, SET(FOR POWER VALVE CAM)
2624541050BRACKET, ACCELE ROD SUPPORT
2625541050
9321914025
9321915010
9411040800
9411540500
9451100400
9451100500
9451100800
9461110300
9461110400

59 parts on this diagram · 3 diagrams in section
