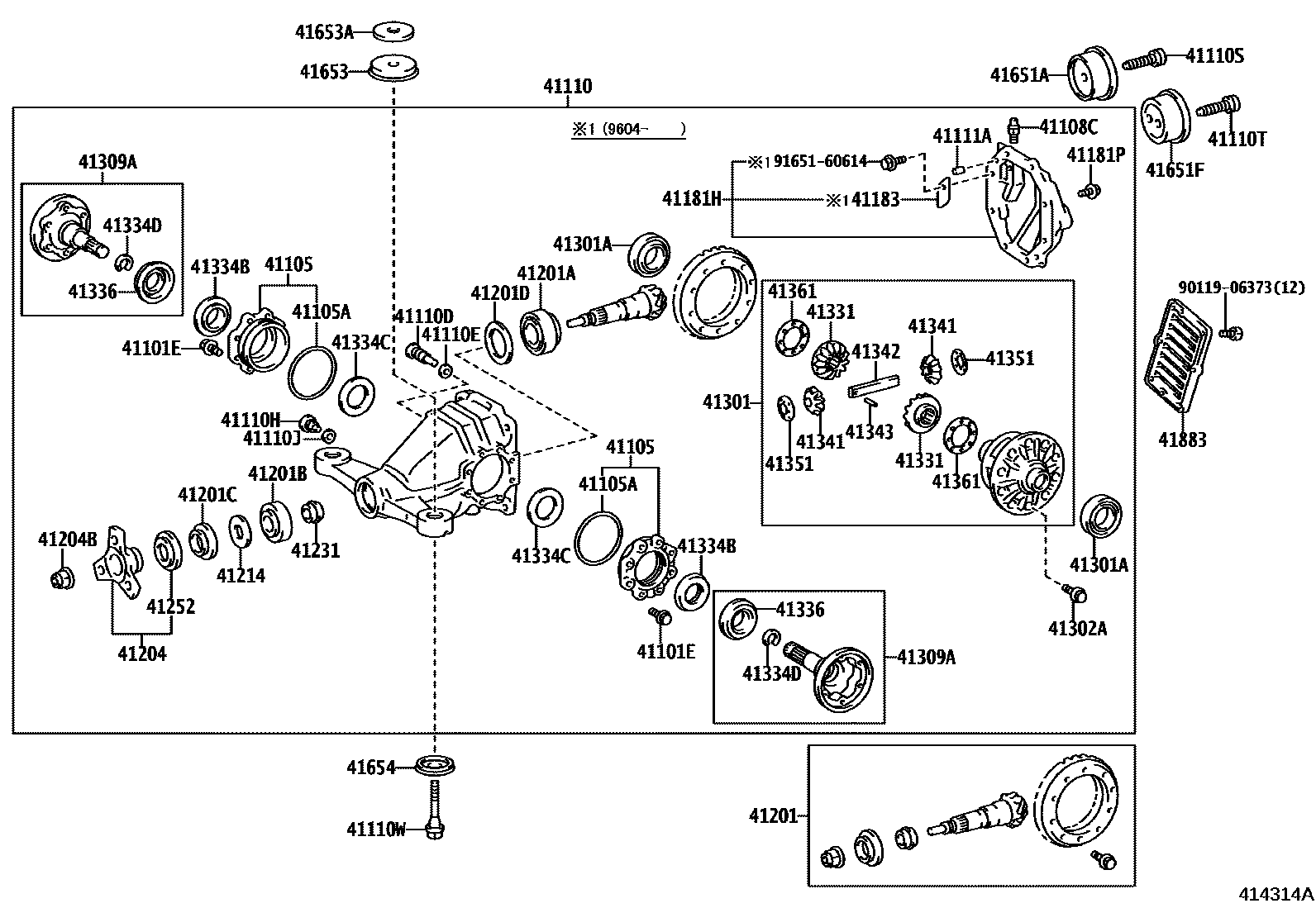

REAR AXLE HOUSING & DIFFERENTIAL

0001 1 0002 1 0003 1

41101EBOLT (FOR REAR DIFFERENTIAL CARRIER)

main90105-08264iJZA80..4FC,5F199305-199307

main90105-08328iJZA80..4FC,5F199307-200208

main90105-10376iJZA80..6F199305-199605

41105RETAINER SUB-ASSY, REAR DIFFERENTIAL CARRIER

main41105-14010iJZA80..6F199305-199605

main41105-24010iJZA80..4FC,5F199305-200208

41105ARING, O (FOR REAR DIFFERENTIAL CARRIER RETAINER)

main90301-96003iJZA80..4FC,5F199305-200208

main96721-31110iJZA80..6F199305-199605

41108CPLUG, BREATHER (FOR REAR DIFFERENTIAL CARRIER COVER)

main90930-03077iJZA80199708-200208

main90930-03127iJZA80199305-199708

41110CARRIER ASSY, DIFFERENTIAL, REAR

main41110-14720iJZA80..4FC..GZ199305-199605

main41110-14720iJZA80..4FC..GZ199305-199605

main41110-14730iJZA80..6F199305-199605

main41110-14790iJZA80..SZR199408-199605

sub41110-14791

sub12157-10010

sub90341-18032

main41110-14790iJZA80..SZ199305-199605

sub41110-14791

sub12157-10010

sub90341-18032

main41110-14820iJZA80..4FC..(RZ,RZS)199305-199608

sub41110-14821

main41110-14821iJZA80..4FC..TWT199608-199708

sub41110-14822

main41110-14822iJZA80..4FC..TWT199708-200208

sub41110-14823

sub12157-10010

sub90341-18032

main41110-14830iJZA80..SZ199605-199608

sub41110-14831

main41110-14831iJZA80..SZ199608-199708

sub41110-14832

main41110-14832iJZA80..SZ199708-199709

sub41110-14833

sub12157-10010

sub90341-18032

main41110-14841iJZA80..6F..TWT199605-199708

sub41110-14842

main41110-14842iJZA80..6F..TWT199708-200208

sub41110-14843

sub12157-10010

sub90341-18032

main41110-14851iJZA80..SZR199605-199708

sub41110-14852

main41110-14851iJZA80..SZR199605-199708

sub41110-14852

main41110-14852iJZA80..SZR199708-200208

sub41110-14853

sub12157-10010

sub90341-18032

main41110-14852iJZA80..4FC..TWT199708-200208

sub41110-14853

sub12157-10010

sub90341-18032

main41110-14861iJZA80..SZ199605-199708

sub41110-14862

main41110-14862iJZA80..SZ199708-199709

sub41110-14863

sub12157-10010

sub90341-18032

main41110-14870iJZA80..SZ199709-200208

sub41110-14871

sub12157-10010

sub90341-18032

main41110-14880iJZA80..SZ199709-200208

sub41110-14881

sub12157-10010

sub90341-18032

main41110-30660iJZA80..SZ199305-199605

sub41110-30661

41110DPLUG (FOR REAR DIFFERENTIAL DRAIN)

main90341-18035iJZA80199305-200208

main90341-18046iJZA80..4FC,5F199305-199308

sub90341-18044

41110EGASKET (FOR REAR DIFFERENTIAL DRAIN PLUG)

main12157-10010iJZA80199305-200208

41110HPLUG (FOR REAR DIFFERENTIAL FILLER)

main90341-18023iJZA80199308-199411

main90341-18032iJZA80199305-200208

41110JGASKET (FOR REAR DIFFERENTIAL FILLER PLUG)

main12157-10010iJZA80199305-200208

41110SBOLT, NO.2 (FOR REAR DIFFERENTIAL CARRIER SET)

main90110-14003iJZA80..(4FC,6F)..(GZ,RZ,RZS,SZR)199305

sub90110-14007

41110TBOLT, NO.3 (FOR REAR DIFFERENTIAL CARRIER SET)

main90110-14003iJZA80199305

sub90110-14007

41110WBOLT, NO.4 (FOR REAR DIFFERENTIAL CARRIER SET)

main90105-12218iJZA80199305-199607

41111APIN, STRAIGHT (FOR REAR DIFFERENTIAL CARRIER)

main90250-10017iJZA80199305-200208

41181HCOVER, REAR DIFFERENTIAL CARRIER

main41108-14030iJZA80199604-200208

main41181-14080iJZA80..6F199305-199605

main41181-24020iJZA80..4FC,5F199305-199604

sub41108-14030

41181PBOLT (FOR REAR DIFFERENTIAL CARRIER COVER SETTING)

main90105-10117iJZA80..4FC,5F199305-199605

sub90105-10417

main90105-10417iJZA80199605-200208

main90105-12257iJZA80..6F199305-199605

41183DEFLECTOR, REAR DIFFERENTIAL BREATHER PLUG OIL

main41183-14010iJZA80199604-200208

sub41183-50010

41201FINAL GEAR KIT, DIFFERENTIAL, REAR

main41201-19645iJZA80..6F..TWT199605-200208

sub41201-80445

main41201-80027iJZA80..(4FC,5F)..TWC199305-200208

sub41201-59175

main41201-80031iJZA80..6F..TWC;JZA80..4FC..TWT199305-200208

sub41201-39116

sub90366-45035

main41201-80055iJZA80..6F199305-199605

41201ABEARING (FOR REAR DRIVE PINION REAR)

main90366-45004iJZA80..4FC,5F199305-199507

main90366-45016iJZA80199507-200208

sub90366-45032

main90366-50039iJZA80..6F199305-199605

41201BBEARING (FOR REAR DRIVE PINION FRONT)

main90366-34010iJZA80199507-200208

main90366-38009iJZA80..6F199305-199605

main90368-34007iJZA80..4FC,5F199305-199507

41201CSEAL, OIL (FOR REAR DIFFERENTIAL CARRIER)

main90311-44005iJZA80..4FC,5F199305-200208

main90311-50018iJZA80..6F199305-199605

41201DWASHER, PLATE (FOR REAR DIFFERENTIAL DRIVE PINION)

main90201-70001iJZA80199305-200208

sub90201-70002

main90201-70002iJZA80199305-200208

main90201-70003iJZA80..4FC,5F199305-200208

sub90201-70004

main90201-70004iJZA80..4FC,5F199305-200208

main90201-70005iJZA80..4FC,5F199305-200208

sub90201-70006

main90201-70006iJZA80199305-200208

main90201-70007iJZA80199305-200208

sub90201-70008

main90201-70008iJZA80199305-200208

main90201-70009iJZA80199305-200208

sub90201-70010

main90201-70010iJZA80199305-200208

main90201-70011iJZA80..4FC,5F199305-200208

sub90201-70012

main90201-70012iJZA80..4FC,5F199305-200208

main90201-70013iJZA80..4FC,5F199305-200208

sub90201-70014

main90201-70014iJZA80199305-200208

main90201-70015iJZA80..4FC,5F199305-200208

sub90201-70016

main90201-70016iJZA80..4FC,5F199305-200208

main90201-70017iJZA80..4FC,5F199305-200208

sub90201-70018

main90201-70018iJZA80199305-200208

main90201-70019iJZA80..4FC,5F199305-200208

sub90201-70020

main90201-70020iJZA80199305-200208

main90201-70021iJZA80..4FC,5F199305-200208

sub90201-70022

main90201-70022iJZA80199305-200208

main90201-70023iJZA80199305-200208

sub90201-70024

main90201-70024iJZA80199305-200208

main90201-70025iJZA80199305-200208

sub90201-70026

main90201-70026iJZA80..4FC,5F199305-200208

main90201-70027iJZA80199305-200208

sub90201-70028

main90201-70028iJZA80199305-200208

main90201-70029iJZA80..4FC,5F199305-200208

sub90201-70030

main90201-70030iJZA80199305-200208

main90201-70031iJZA80199305-200208

sub90201-70032

main90201-70032iJZA80..4FC,5F199305-200208

main90201-70033iJZA80199305-200208

sub90201-70034

main90201-70034iJZA80..4FC,5F199305-200208

main90201-70035iJZA80199305-200208

sub90201-70036

main90201-70036iJZA80199305-200208

main90201-70037iJZA80199305-200208

sub90201-70038

main90201-70038iJZA80..4FC,5F199305-200208

main90201-70039iJZA80..4FC,5F199305-200208

sub90201-70040

main90201-70040iJZA80199305-200208

main90201-70041iJZA80199305-200208

sub90201-70042

main90201-70042iJZA80..4FC,5F199305-200208

main90560-82001iJZA80..6F199305-199605

main90560-82002iJZA80..6F199305-199605

main90560-82003iJZA80..6F199305-199605

main90560-82004iJZA80..6F199305-199605

main90560-82005iJZA80..6F199305-199605

main90560-82006iJZA80..6F199305-199605

main90560-82007iJZA80..6F199305-199605

main90560-82008iJZA80..6F199305-199605

main90560-82009iJZA80..6F199305-199605

main90560-82010iJZA80..6F199305-199605

main90560-82011iJZA80..6F199305-199605

main90560-82012iJZA80..6F199305-199605

main90560-82013iJZA80..6F199305-199605

main90560-82014iJZA80..6F199305-199605

main90560-82015iJZA80..6F199305-199605

main90560-82016iJZA80..6F199305-199605

main90560-82017iJZA80..6F199305-199605

main90560-82018iJZA80..6F199305-199605

main90560-82019iJZA80..6F199305-199605

main90560-82020iJZA80..6F199305-199605

main90560-82021iJZA80..6F199305-199605

main90560-82022iJZA80..6F199305-199605

main90560-82023iJZA80..6F199305-199605

main90560-82024iJZA80..6F199305-199605

main90560-82025iJZA80..6F199305-199605

main90560-82026iJZA80..6F199305-199605

main90560-82027iJZA80..6F199305-199605

main90560-82028iJZA80..6F199305-199605

main90560-82029iJZA80..6F199305-199605

main90560-82030iJZA80..6F199305-199605

main90560-82031iJZA80..6F199305-199605

main90560-82032iJZA80..6F199305-199605

main90560-82033iJZA80..6F199305-199605

main90560-82034iJZA80..6F199305-199605

main90560-82035iJZA80..6F199305-199605

main90560-82036iJZA80..6F199305-199605

main90560-82037iJZA80..6F199305-199605

main90560-82038iJZA80..6F199305-199605

main90560-82039iJZA80..6F199305-199605

main90560-82040iJZA80..6F199305-199605

main90560-82041iJZA80..6F199305-199605

main90560-82042iJZA80..6F199305-199605

41204FLANGE SUB-ASSY, REAR DRIVE PINION COMPANION, REAR

main41204-14010iJZA80..6F199305-199605

main41204-24020iJZA80..(4FC,5F)..TWC199305-200208

main41204-30040iJZA80..RZ,RZS,SZR199305-200208

41204BNUT (FOR REAR DRIVE PINION)

main90179-26005iJZA80..4FC,5F199305-200208

main90179-28006iJZA80..6F199305-199605

41214SLINGER, REAR DIFFERENTIAL DRIVE PINION OIL

main41214-14010iJZA80..6F199305-199605

main41214-50010iJZA80199305-200208

41231SPACER, REAR DIFFERENTIAL DRIVE PINION BEARING

main41231-14110iJZA80..6F199305-199605

main41231-50010iJZA80199305-200208

41252DEFLECTOR, DUST (FOR REAR DIFFERENTIAL)

main41252-14010iJZA80..6F199305-199605

main41252-24010iJZA80..4FC,5F199305-200208

41301CASE SUB-ASSY, REAR DIFFERENTIAL

main41301-14080iJZA80..6F199305-199605

main41301-14100iJZA80..6F199605-200208

main41301-24030iJZA80..(4FC,5F)..(RZ,RZS,SZ)199305-199608

sub41301-24031

main41301-24031iJZA80..4FC,5F199608-200208

sub41301-50H00

sub41301-50H01

sub41301-50H02

main41301-24040iJZA80..(4FC,5F)..(GZ,SZR)199305-199605

41301ABEARING(FOR REAR DIFFERENTIAL CASE)

main90366-50033iJZA80..4FC,5F199305-200208

main90366-54014iJZA80..6F199305-199605

41302ABOLT(FOR REAR DIFFERENTIAL CASE)

main90105-12219iJZA80..4FC,5F199305-200208

main90901-05012iJZA80..6F199305-199605

41309ASHAFT SUB-ASSY, REAR DIFFERENTIAL SIDE GEAR

main41309-14080iJZA80..6F199305-199605

main41309-14090iJZA80..SZ199605-199709

main41309-24020iJZA80..(4FC,5F)..(RZ,RZS,SZ)199305-200208

main41309-24030iJZA80..(4FC,5F)..(RZ,RZS,SZ)199305-199605

main41309-30050iJZA80..SZ199709-200208

41331GEAR, REAR DIFFERENTIAL SIDE

main41331-24030iJZA80..(4FC,5F)..(RZ,RZS,SZ)199305-199608

sub41331-24031

main41331-24031iJZA80..4FC,5F199608-200208

41334BSEAL, OIL (FOR REAR DIFFERENTIAL SIDE GEAR SHAFT)

main90311-45013iJZA80..6F199305-199605

main90311-47008iJZA80..4FC,5F199305-200208

41334CWASHER, PLATE (FOR REAR DIFFERENTIAL SIDE GEAR SHAFT)

main90201-63001iJZA80..4FC,5F199305-200208

main90201-63002iJZA80199305-200208

main90201-63003iJZA80..4FC,5F199305-200208

main90201-63004iJZA80..4FC,5F199305-200208

main90201-63005iJZA80199305-200208

main90201-63006iJZA80..4FC,5F199305-200208

main90201-63007iJZA80..4FC,5F199305-200208

main90201-63008iJZA80199305-200208

main90201-63009iJZA80199305-200208

main90201-63010iJZA80199305-200208

main90201-63011iJZA80..4FC,5F199305-200208

main90201-63012iJZA80199305-200208

main90201-63013iJZA80..4FC,5F199305-200208

main90201-63014iJZA80..4FC,5F199305-200208

main90201-63015iJZA80..4FC,5F199305-200208

main90201-63016iJZA80..4FC,5F199305-200208

main90201-63017iJZA80199305-200208

main90201-63018iJZA80199305-200208

main90201-63019iJZA80..4FC,5F199305-200208

main90201-63020iJZA80199305-200208

main90201-63021iJZA80..4FC,5F199305-200208

main90201-63022iJZA80199305-200208

main90201-63023iJZA80..4FC,5F199305-200208

main90201-63024iJZA80..4FC,5F199305-200208

main90201-63025iJZA80..4FC,5F199305-200208

main90201-63026iJZA80199305-200208

main90201-63027iJZA80..4FC,5F199305-200208

main90201-63028iJZA80199305-200208

main90201-63029iJZA80199305-200208

main90201-63030iJZA80199305-200208

main90201-63031iJZA80199305-200208

main90201-63032iJZA80199305-200208

main90201-63033iJZA80..4FC,5F199305-200208

main90201-63034iJZA80199305-200208

main90201-63035iJZA80199305-200208

main90201-63036iJZA80199305-200208

main90201-63037iJZA80..4FC,5F199305-200208

main90201-63038iJZA80199305-200208

main90201-63039iJZA80199305-200208

main90201-63040iJZA80199305-200208

main90201-63041iJZA80199305-200208

main90201-63042iJZA80..4FC,5F199305-200208

main90201-63043iJZA80..4FC,5F199305-200208

main90209-99002iJZA80..6F199305-199605

main90209-99003iJZA80..6F199305-199605

main90209-99004iJZA80..6F199305-199605

main90209-99005iJZA80..6F199305-199605

main90209-99006iJZA80..6F199305-199605

main90209-99007iJZA80..6F199305-199605

main90209-99008iJZA80..6F199305-199605

main90209-99009iJZA80..6F199305-199605

main90209-99010iJZA80..6F199305-199605

main90209-99011iJZA80..6F199305-199605

main90209-99012iJZA80..6F199305-199605

main90209-99013iJZA80..6F199305-199605

main90209-99014iJZA80..6F199305-199605

main90209-99015iJZA80..6F199305-199605

main90209-99016iJZA80..6F199305-199605

main90209-99017iJZA80..6F199305-199605

main90209-99018iJZA80..6F199305-199605

main90209-99019iJZA80..6F199305-199605

main90209-99020iJZA80..6F199305-199605

main90209-99021iJZA80..6F199305-199605

main90209-99022iJZA80..6F199305-199605

main90209-99023iJZA80..6F199305-199605

main90209-99024iJZA80..6F199305-199605

main90209-99025iJZA80..6F199305-199605

main90209-99026iJZA80..6F199305-199605

main90209-99027iJZA80..6F199305-199605

main90209-99028iJZA80..6F199305-199605

main90209-99029iJZA80..6F199305-199605

main90209-99030iJZA80..6F199305-199605

main90209-99031iJZA80..6F199305-199605

main90209-99032iJZA80..6F199305-199605

main90209-99033iJZA80..6F199305-199605

main90209-99034iJZA80..6F199305-199605

main90209-99035iJZA80..6F199305-199605

main90209-99036iJZA80..6F199305-199605

main90209-99037iJZA80..6F199305-199605

main90209-99038iJZA80..6F199305-199605

main90209-99039iJZA80..6F199305-199605

main90209-99040iJZA80..6F199305-199605

main90209-99041iJZA80..6F199305-199605

main90209-99042iJZA80..6F199305-199605

main90209-99043iJZA80..6F199305-199605

main90209-99044iJZA80..6F199305-199605

41334DRING, SHAFT SNAP (FOR REAR DIFFERENTIAL SIDE GEAR SHAFT)

main90521-34003iJZA80..4FC,5F199305-200208

main90521-38005iJZA80..6F199305-199605

41336COVER, DUST(FOR REAR DIFFERENTIAL SIDE GEAR SHAFT)

main41336-14020iJZA80..6F199305-199605

main41336-24020iJZA80..4FC,5F199305-200208

41341PINION, REAR DIFFERENTIAL

main41341-24010iJZA80..(4FC,5F)..(RZ,RZS,SZ)199305-200208

41342SHAFT, REAR DIFFERENTIAL PINION

main41342-50010iJZA80..(4FC,5F)..(RZ,RZS,SZ)199305-200208

41343PIN, REAR DIFFERENTIAL PINION SHAFT

main90250-06058iJZA80..(4FC,5F)..(RZ,RZS,SZ)199305-200208

41351WASHER, REAR DIFFERENTIAL PINION THRUST

main41351-24010iJZA80..(4FC,5F)..(RZ,RZS,SZ)199305-200208

41361WASHER, REAR DIFFERENTIAL SIDE GEAR THRUST, NO.1

main41361-40021iJZA80..(4FC,5F)..(RZ,RZS,SZ)199305-200208

main41361-40100iJZA80..4FC,5F199704-200208

main41361-40110iJZA80..4FC,5F199704-200208

main41361-40120iJZA80..4FC,5F199704-200208

main41361-40130iJZA80..4FC,5F199704-200208

main41361-40140iJZA80..4FC,5F199704-200208

main41361-40150iJZA80..4FC,5F199704-200208

main41362-40021iJZA80..(4FC,5F)..(RZ,RZS,SZ)199305-200208

main41363-40021iJZA80..(4FC,5F)..(RZ,RZS,SZ)199305-200208

41651ACUSHION, REAR DIFFERENTIAL MOUNT, NO.2

main41651-14020iJZA80..(4FC,6F)..(GZ,RZ,RZS,SZR)199305

41651FCUSHION, REAR DIFFERENTIAL MOUMT, NO.3

main41651-14010iJZA80..6F..TWT199305

main41651-24020iJZA80..TWC;JZA80..4FC..TWT199305

41653STOPPER, REAR DIFFERENTIAL MOUNT, UPPER

main41653-14010iJZA80199305

41653AWASHER, PLATE (FOR REAR DIFFERENTIAL MOUNT STOPPER UPPER)

main90201-15020iJZA80199305

main90201-15021iJZA80199305

main90201-15028iJZA80199305

41654STOPPER, REAR DIFFERENTIAL MOUNT, LOWER

main41654-30010iJZA80199305

41883COVER, REAR DIFFERENTIAL OIL COOLER

main41883-14010iJZA80199305

9011906373

main90119-06373

9165160614

main91651-60614

48 parts on this diagram · 3 diagrams in section
