EXHAUST PIPE

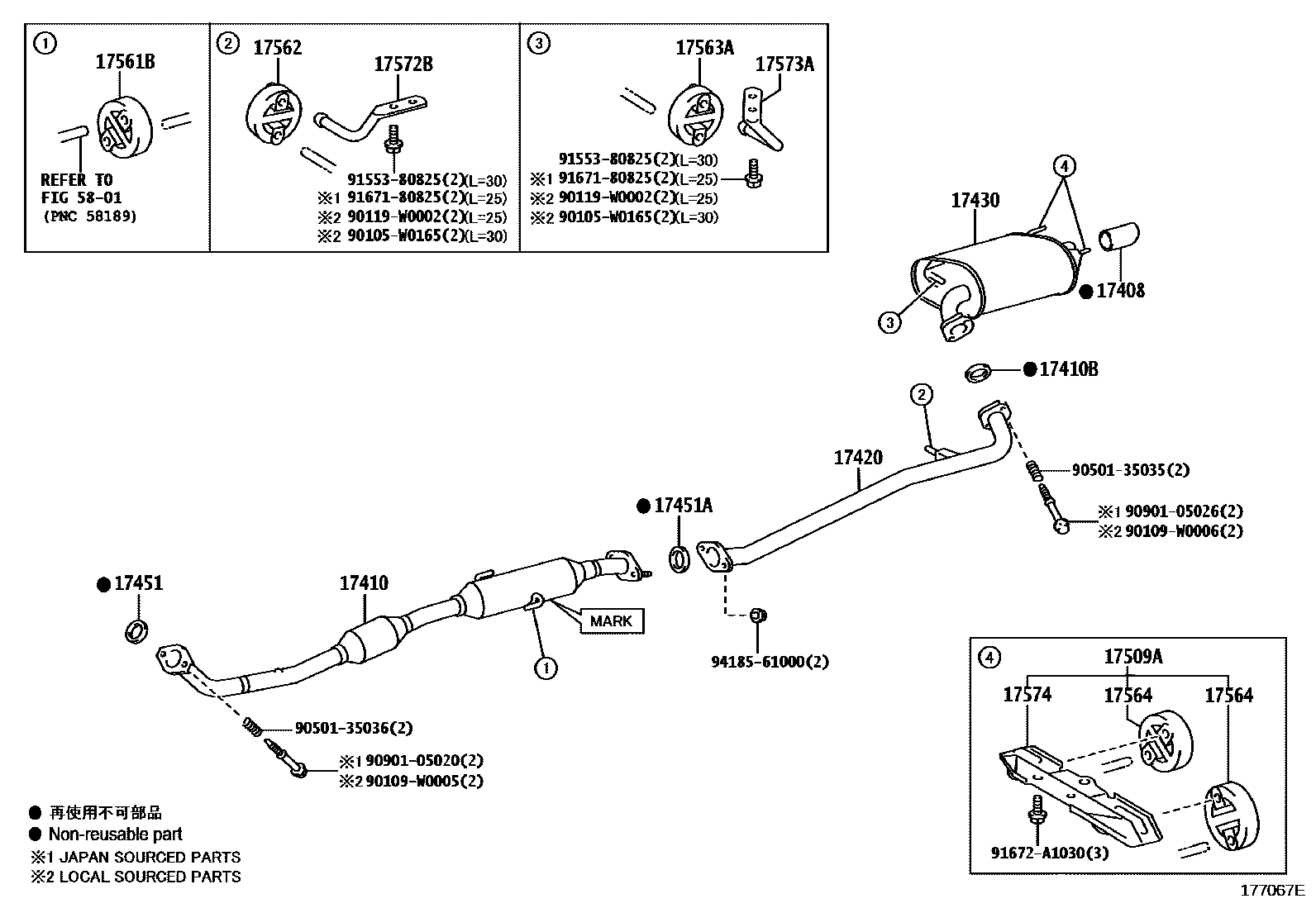

Parts diagram
17408BAFFLE SUB ASSY, EXHAUST TAILPIPE
17410PIPE ASSY, EXHAUST, FRONT
main17410-36240i201108-201704
17410BGASKET, EXHAUST PIPE
main17451-28022i201108-201704
17420PIPE ASSY, EXHAUST, CENTER
main17420-36100i201108-201704
17430PIPE ASSY, EXHAUST, TAIL
main17430-36140i201108-201704
17451GASKET, EXHAUST PIPE
main17451-28070i201108-201704
17451AGASKET, EXHAUST PIPE, NO.2
main90917-06078i201108-201704
17509ABRACKET SUB-ASSY, EXHAUST PIPE NO.4 SUPPORT
main17508-36060i201108-201704
17561BSUPPORT, EXHAUST PIPE, NO.1
main17565-31040i201108-201704
17562SUPPORT, EXHAUST PIPE, NO.2
main17565-0D100i201211-201704
main17565-22030i201211-201704
main17565-22030i201108-201211
17563ASUPPORT, EXHAUST PIPE, NO.3
main17565-0J031i201211-201704
main17565-22040i201108-201211
main17565-22040i201211-201704
17564SUPPORT,EXHAUST PIPE, NO.4
main17565-22030i201108-201704
17572BBRACKET, EXHAUST PIPE SUPPORT, NO.2
main17573-31020i201108-201704
17573ABRACKET, EXHAUST PIPE SUPPORT, NO.3
main17576-31070i201108-201704
17574BRACKET, EXHAUST PIPE SUPPORT, NO.4
main17574-36070i201108-201704
5801
90105W0165
90109W0005
90109W0006
90119W0002
9050135035
9050135036
9090105020
9090105026
9155380825
9167180825
91672A1030
9418561000

28 parts on this diagram · 1 diagram in section
