HEADLAMP

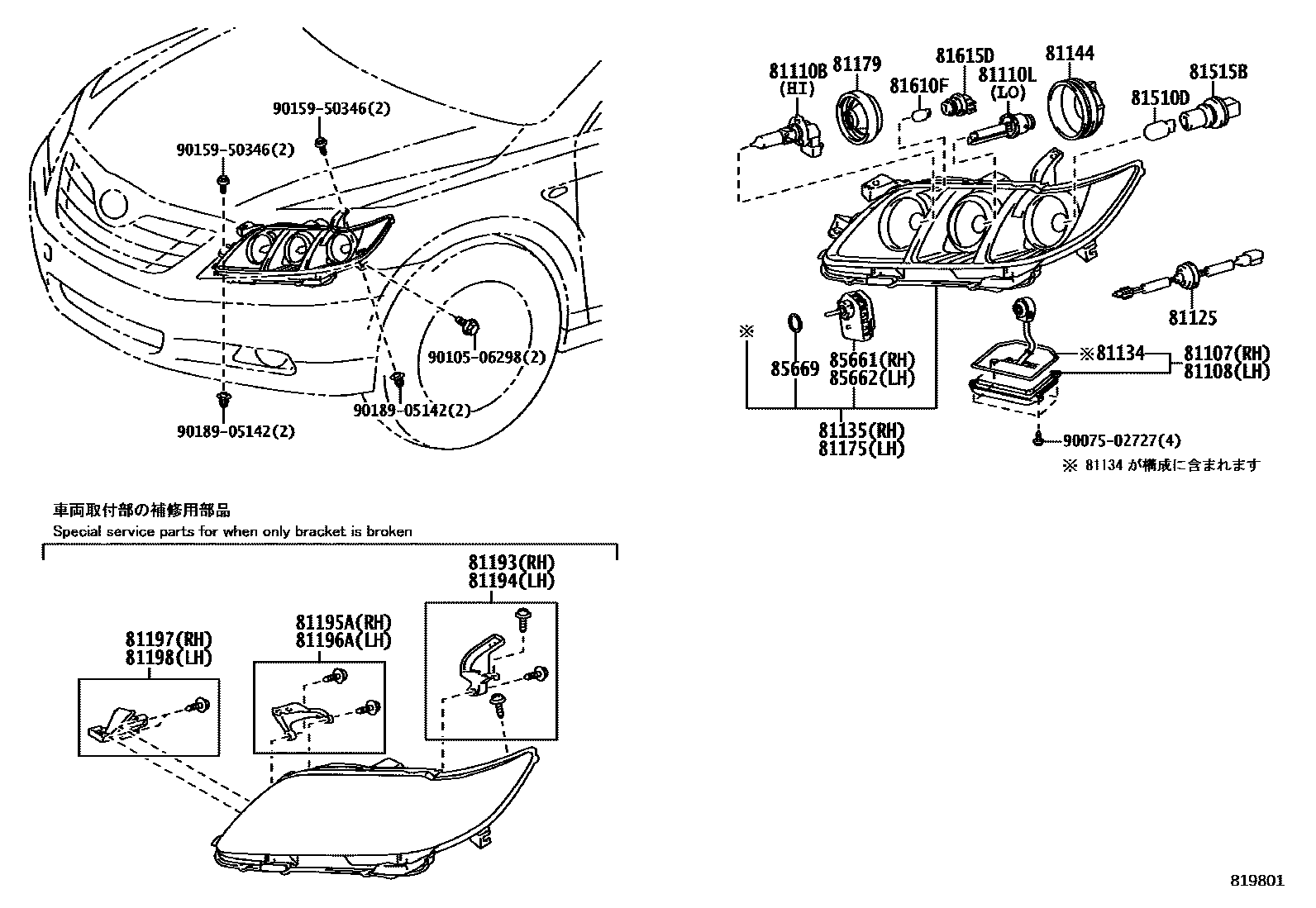

Parts diagram
81107COMPUTER SUB-ASSY, HEADLAMP LIGHT CONTROL, RH
main81107-33620i200601-200611
main81107-33721i201006-201108
81108COMPUTER SUB-ASSY, HEADLAMP LIGHT CONTROL, LH
main81107-33620i200601-200611
main81107-33721i201006-201108
81110BBULB(FOR HEADLAMP, NO.1)
main90080-81041×2i200601-200612
main90981-13046×2i200612-200901
81110LBULB, DISCHARGE HEADLAMP
main90981-20021×2i200601-200901
main90981-20023×2i200901-200902
main90981-20024×2i200902-201108
81125CORD, HEADLAMP
main81125-33620×2i200601-200611
main81125-33700×2i200901-201108
81134GASKET, HEADLAMP
main90075-68007i200601-200901
81135UNIT ASSY, HEADLAMP, RH
main81145-33620i200601-200611
main81145-33621i200612-200901
main81145-33720i200901-201108
81144COVER, HEADLAMP, NO.1
main81135-33620×2i200601-200611
81175UNIT ASSY, HEADLAMP, LH
main81185-33620i200601-200611
main81185-33621i200612-200901
main81185-33720i200901-201108
81179COVER, HEADLAMP SOCKET
main90075-65006×2i200601-200611
81193RETAINER, HEADLAMP PROTECTOR, UPPER RH
main81193-33050i200601-200901
main81193-33060i200901-201108
81194RETAINER, HEADLAMP PROTECTOR, UPPER LH
main81194-33050i200601-200901
main81194-33060i200901-201108
81195ARETAINER, HEADLAMP PROTECTOR, LOWER RH
main81195-33020i200601-200901
81196ARETAINER, HEADLAMP PROTECTOR, LOWER LH
main81196-33020i200601-200901
81197BRACKET, HEADLAMP, LOWER RH
main81197-33010i200601-200901
81198BRACKET, HEADLAMP, LWR LH
main81198-33010i200601-200901
81510DBULB (FOR FRONT TURN SIGNAL LAMP)
main90981-15021×2i200601-200611
81515BSOCKET, FRONT TURN SIGNAL LAMP
main90075-60028×2i200601-200611
81610FBULB(FOR CLEARANCE LAMP)
main99132-12050×2i200601-200611
81615DSOCKET, CLEARANCE LAMP
main90075-60077×2i200601-200611
85661MOTOR, HEADLAMP LEVELING, RH
main85661-12020i200601-200611
85662MOTOR, HEADLAMP LEVELING, LH
main85661-12020i200601-200611
85669PACKING, HEADLAMP LEVELING MOTOR BASE
main90075-99120×2i200601-200611
9007502727
9010506298
9015950346
9018905142

27 parts on this diagram · 3 diagrams in section
