FUEL TANK & TUBE

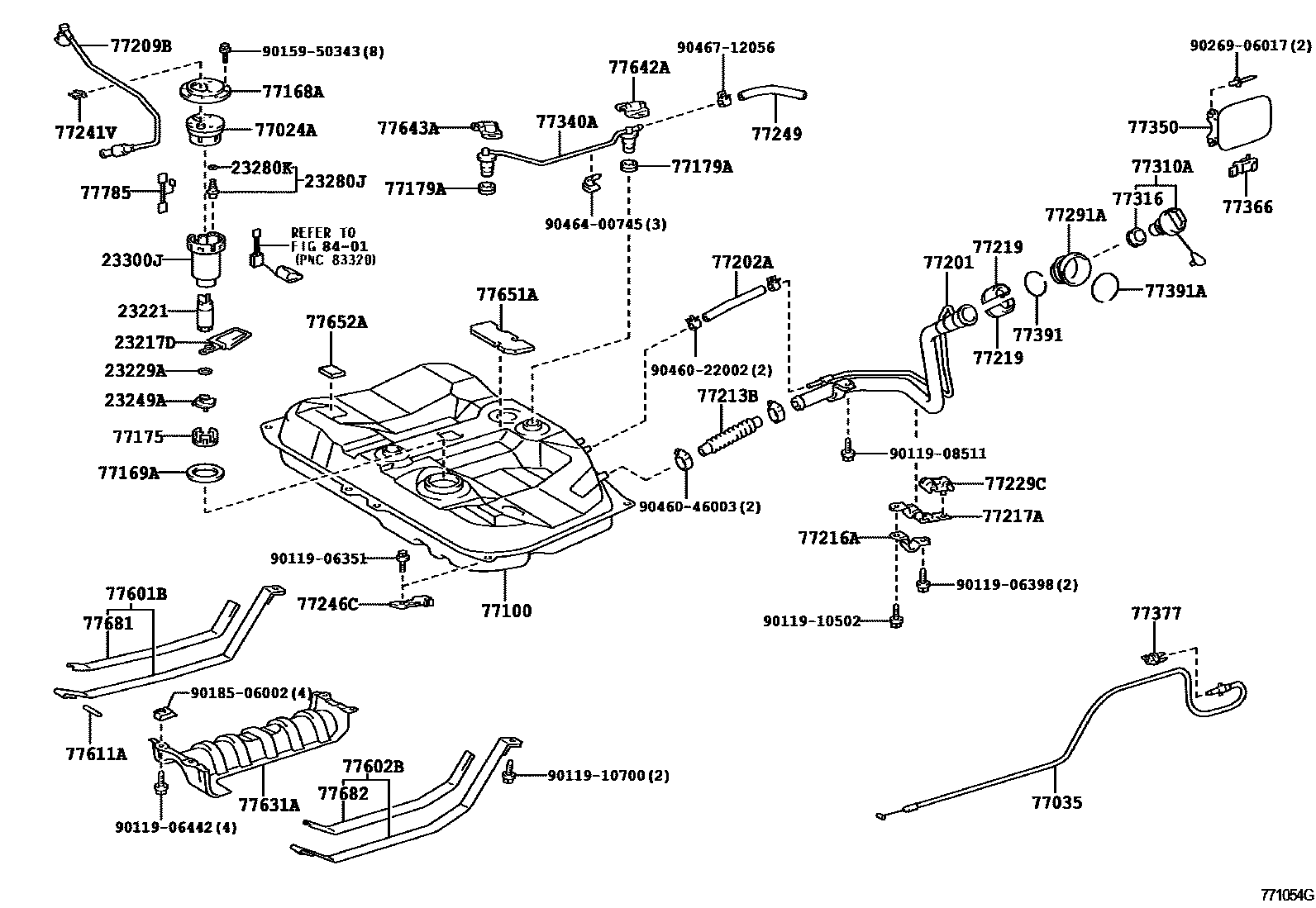

Parts diagram
23217DFILTER, FUEL PUMP
main23217-0C010i200109-200406
main23217-76040i200109-200406
23221PUMP, FUEL
main23221-20040i200109-200406
main23221-28020i200109-200406
23229ACLIP(FOR FUEL PUMP FILTER)
main23229-16010i200109-200406
23249ARUBBER, CUSHION(FOR FUEL PUMP)
main23249-46180i200109-200406
23280JREGULATOR ASSY, FUEL PRESSURE
main23280-22010i200109-200406
23280KRING, O(FOR FUEL PRESSURE REGULATOR)
main90301-07020i200109-200406
23300JFILTER ASSY, FUEL
main23300-21010i200109-200406
77024APLATE SUB-ASSY, FUEL SUCTION
main77024-33020i200109-200406
main77024-33030i200109-200406
77035CABLE SUB-ASSY, FUEL LID LOCK CONTROL
main77035-33110i200109-200406
77100TANK ASSY, FUEL
main77001-33080i200109-200406
main77001-33081i200406
main77001-33130i200109-200208
main77001-33150i200406
main77001-33170i200208-200406
77168APLATE, FUEL TANK VENT TUBE SET
main77168-33040i200109-200406
main77168-33050i200109-200406
77169AGASKET, FUEL SUCTION TUBE SET
main77169-33020i200109-200406
77175SUPPORT, FUEL SUCTION, NO.2
main77175-30050i200109-200406
main77175-33020i200109-200406
77179AGASKET, FUEL TANK BREATHER TUBE
main77179-20040i200109-200406
main77179-33010i200109-200406
77201PIPE SUB-ASSY, FUEL TANK INLET
main77201-33210i200109-200207
main77201-33220i200109-200406
main77201-33220i200406
main77201-33230i200109-200406
77202AHOSE, FUEL, NO.1 (FOR BREATHER TUBE)
main95312-13024i200109-200406
77209BTUBE SUB-ASSY, FUEL PUMP
main77209-33040i200109-200406
main77209-33050i200109-200406
77213BHOSE, FUEL TANK TO FILLER PIPE
main77213-33050i200109-200406
main77213-33080i200109-200406
77216ASUPPORT, FUEL TANK FILLER PIPE, NO.1
main77104-33010i200109-200406
main77216-41020i200109-200406
77217ASUPPORT, FUEL TANK FILLER PIPE, NO.2
main77217-32040i200109-200406
main77217-41010i200109-200406
77219COVER, FUEL TANK FILLER PIPE
main77219-32030i200406
77229CCLAMP, BREATHER TUBE
main77229-41010i200109-200406
77241VCLIP, TUBE JOINT
main77241-33011i200109-200406
77246CSUPPORT, FUEL MAIN TUBE
main77246-33020i200109-200406
77249HOSE, FUEL EMISSION
main77249-33030i200109-200406
77291ASHIELD, FUEL TANK FILLER PIPE
main77291-33040i200109-200406
77310ACAP ASSY, FUEL TANK
main77300-33020i200109-200111
main77300-33060i200111-200201
main77300-33061i200201-200208
main77300-33062i200208-200307
main77300-35040i200307-200406
77316GASKET, FUEL TANK CAP
main77316-33010i200109-200111
main77316-33040i200111-200201
main77316-33041i200201-200208
main77316-33042i200208-200406
77340AVALVE ASSY, FUEL CUT OFF W/TUBE
main77340-33020i200109-200406
77350LID ASSY, FUEL FILLER OPENING
main77350-33080i200109-200406
77366SPRING, FUEL FILLER OPENING LID HINGE
main77360-33030i200308-200406
main77360-35010i200109-200308
77377RETAINER, FUEL FILLER OPENING LID LOCK
main77377-12050i200109-200406
77391RING, FUEL INLET BOX
main77391-12020i200109-200406
77391ARING, FUEL INLET BOX
main77391-12040i200109-200406
77601BBAND SUB-ASSY, FUEL TANK, NO.1 RH
main77601-33020i200109-200406
main77601-33040i200109-200406
77602BBAND SUB-ASSY, FUEL TANK, NO.1 LH
main77602-33020i200109-200406
main77602-33050i200109-200406
77611APIN (FOR FUEL TANK BAND)
main90250-08019i200109-200406
77631APROTECTOR, FUEL TANK, LOWER CENTER
main77631-33021i200109-200406
main77631-33030i200109-200406
77642APROTECTOR, FUEL TANK, NO.2
main77642-33010i200109-200406
main77642-33030i200109-200406
77643APROTECTOR, FUEL TANK, NO.3
main77643-33010i200109-200406
main77643-33020i200109-200406
77651ACUSHION, FUEL TANK, NO.1
main77651-20090i200109-200406
main77651-33020i200109-200406
77652CUSHION, FUEL TANK, NO.1
main77652-33030i200109-200406
77652ACUSHION, FUEL TANK, NO.2
main77652-33020i200109-200406
77681SEAT, FUEL TANK BAND, RH
main77681-32060i200109-200406
77682SEAT, FUEL TANK BAND, LH
main77681-32060i200109-200406
main77682-16010i200109-200406
77785HARNESS, FUEL PUMP
main77785-33010i200109-200406
main77785-52020i200109-200406
8401
9011906351
9011906398
9011906442
9011908511
9011910502
9011910700
9015950343
9018506002
9026906017
9046022002
9046046003
9046400745
9046712056

60 parts on this diagram · 3 diagrams in section
