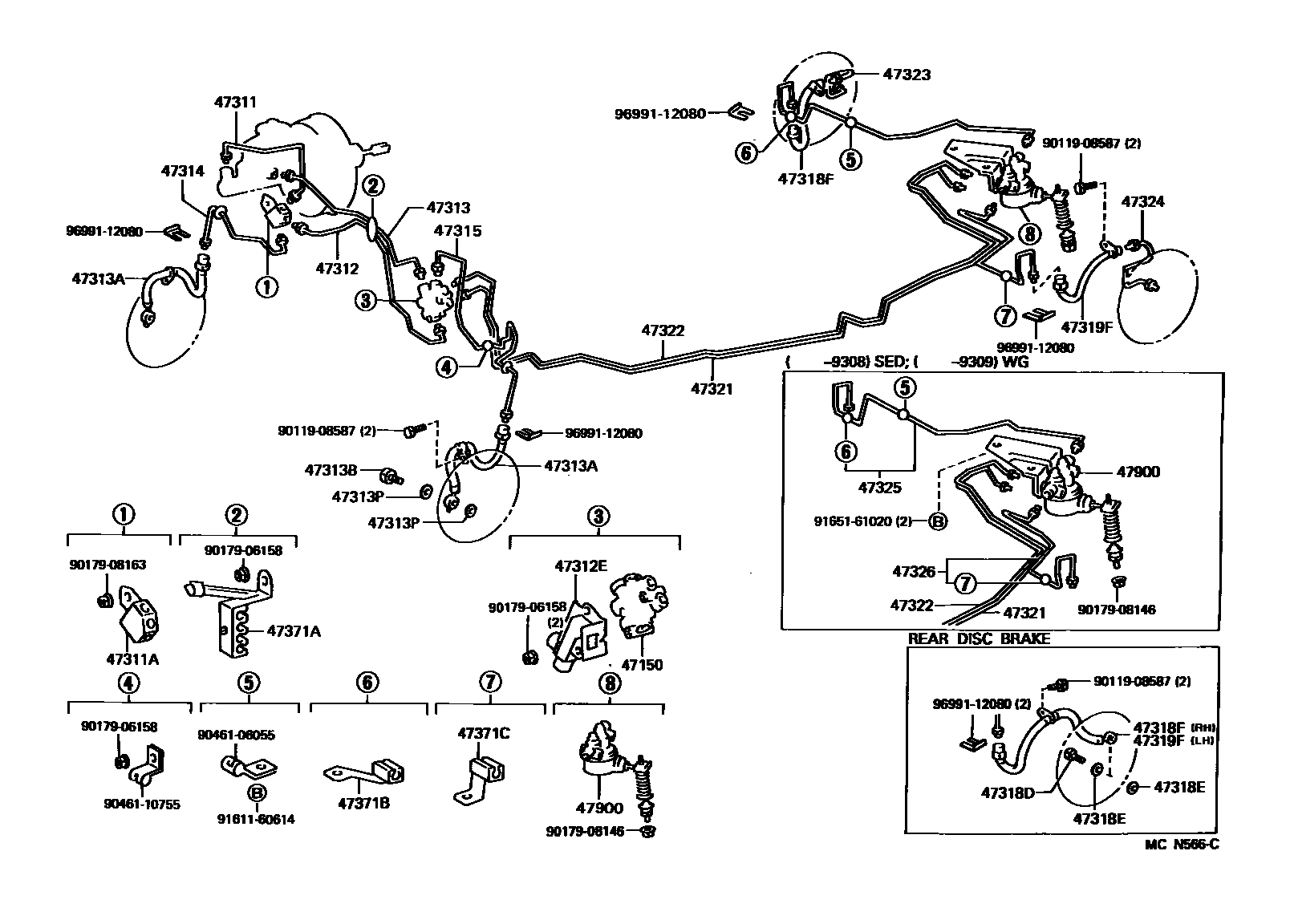

BRAKE TUBE & CLAMP

0001 1 0002 1��(������ ���-���� ����) 0003 1��(������ ���-���� ����)

47150VALVE ASSY, PROPORTIONING

main47150-16040iSXV10,VCV10199211-199608

sub47150-12260

main47150-16050iVCV10199308-199608

main47150-20250iSXV10,VCV10199308-199608

main90412-10140iSXV10,VCV10199211-199308

47311TUBE, FRONT BRAKE, NO.1

main47311-33022iSXV10,VCV10199211-199308

sub47311-33023

main47311-33023iSXV10,VCV10199308-199408

main47311-33040iSXV10,VCV10199408-199608

47311AWAY(FOR FRONT BRAKE TUBE)

main90413-10268iSXV10,VCV10199211-199408

main90904-13014iSXV10,VCV10199408-199608

47312TUBE, FRONT BRAKE, NO.2

main47312-33010iSXV10,VCV10199211-199408

main47312-33040iSXV10,VCV10199408-199608

47312EWAY, NO.2(FOR FRONT BRAKE TUBE)

main90412-10155iSXV10,VCV10199211-199308

main90412-10209iSXV10,VCV10199308-199608

47313TUBE, FRONT BRAKE, NO.3

main47313-33010iSXV10,VCV10199211-199408

main47313-33040iSXV10,VCV10199408-199608

main47323-33010iSXV10,VCV10199211-199308

main47323-33060iSXV10,VCV10199308-199608

47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)

main90947-02652iSXV10,VCV10199211-199408

sub90947-02734

main90947-02653iSXV10,VCV10199211-199408

sub90947-02736

main90947-02734iSXV10,VCV10199408-199608

main90947-02736iSXV10,VCV10199408-199608

47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)

main90401-10015iSXV10,VCV10199211-199608

47313PGASKET(FOR FRONT FLEXIBLE HOSE)

main47389-30010iSXV10,VCV10199211-199608

47314TUBE, FRONT BRAKE, NO.4

main47314-33010iSXV10,VCV10199211-199408

main47314-33040iSXV10,VCV10199408-199608

main47324-33010iSXV10,VCV10199211-199308

main47324-33060iSXV10,VCV10199308-199608

47315TUBE, FRONT BRAKE, NO.5

main47315-33010iSXV10,VCV10199211-199608

main47315-33030iSXV10,VCV10199211-199308

main47315-33080iSXV10,VCV10199308-199608

47318TUBE, FRONT BRAKE, NO.8

main47318-33010iSXV10,VCV10199211-199308

main47318-33030iSXV10,VCV10199308-199608

47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)

main90401-10015iSXV10,VCV10199211-199608

47318EGASKET(FOR REAR FLEXIBLE HOSE)

main47389-30010iSXV10,VCV10199211-199608

47318FHOSE, FLEXIBLE(FOR REAR RH)

main90947-02668iSXV10,VCV10199211-199212

sub90947-02750

main90947-02750iSXV10,VCV10199212-199608

47319TUBE, FRONT BRAKE, NO.9

main47319-33010iSXV10,VCV10199211-199308

main47319-33050iSXV10,VCV10199308-199608

47319FHOSE, FLEXIBLE(FOR REAR LH)

main90947-02669iSXV10,VCV10199211-199212

sub90947-02751

main90947-02751iSXV10,VCV10199212-199608

47321TUBE, REAR BRAKE, NO.1

main47321-33040iSXV10,VCV10199211-199608

main47321-33050iSXV10,VCV10199211-199308

47322TUBE, REAR BRAKE, NO.2

main47322-33040iSXV10,VCV10199211-199608

main47322-33050iSXV10,VCV10199211-199308

47323TUBE, REAR BRAKE, NO.3

main47323-99999iSXV10,VCV10199211

47324TUBE, REAR BRAKE, NO.4

main47324-99999iSXV10,VCV10199211

47325TUBE, REAR BRAKE, NO.5

main47325-33010iSXV10,VCV10199211-199308

47326TUBE, REAR BRAKE, NO.6

main47326-33010iSXV10,VCV10199211-199308

47371ACLAMP, BRAKE TUBE, NO.1

main47371-33010iSXV10,VCV10199211-199608

47371BCLAMP, BRAKE TUBE, NO.6

main47371-32130iSXV10,VCV10199211-199608

47371CCLAMP, BRAKE TUBE, NO.7

main47371-32140iSXV10,VCV10199211-199608

47900VALVE ASSY, LOAD SENSING W/SPRING

main47900-33010iVCV10199211-199308

main47900-33080iSXV10199211-199308

9011908587

main90119-08587

9017906158

main90179-06158

9017908146

main90179-08146

9017908163

main90179-08163

9046106055

main90461-06055

9046110755

main90461-10755

9161160614

main91611-60614

9165161020

main91651-61020

9699112080

main96991-12080

36 parts on this diagram · 3 diagrams in section
