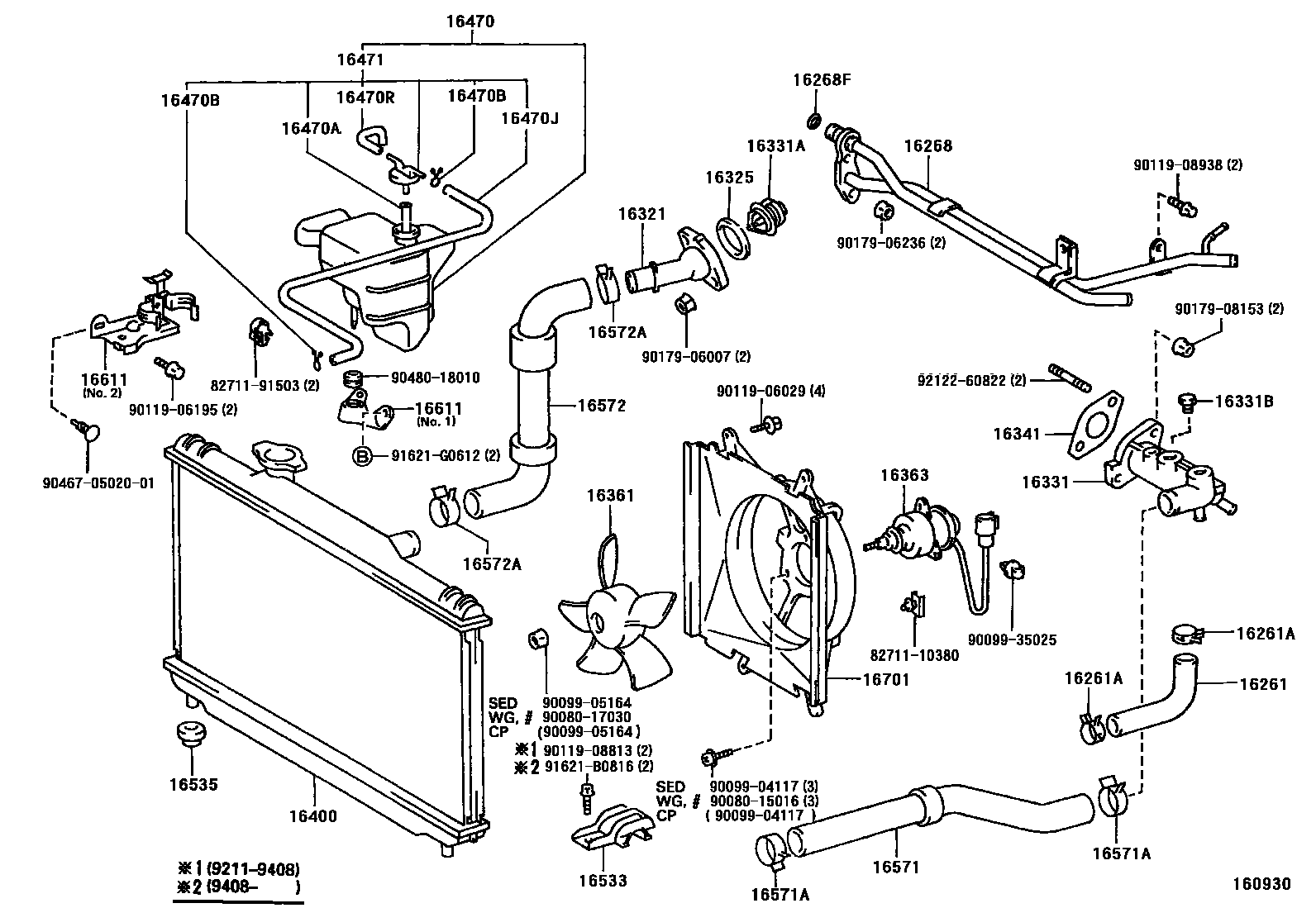

RADIATOR & WATER OUTLET

16261HOSE, WATER BY-PASS
16268FRING, O(FOR WATER BY-PASS PIPE)
16331BPLUG(FOR WATER OUTLET)
16361FAN
16363MOTOR, COOLING FAN
16470TANK ASSY, RADIATOR RESERVE
16470AHOSE OR PIPE(FOR RADIATOR RESERVE TANK)
SALGA
16470BCLAMP OR CLIP(FOR RADIATOR RESERVE TANK HOSE)
16470JHOSE, NO.3(FOR RADIATOR RESERVE TANK)
SALGA
16470RHOSE, NO.2(FOR RADIATOR RESERVE TANK)
SALGA
*ND
16471CAP SUB-ASSY, RESERVE TANK
16533SUPPORT, RADIATOR, UPPER
16571HOSE, RADIATOR, INLET
16611BRACKET, RADIATOR RESERVE TANK
16701SHROUD SUB-ASSY, FAN
8271110380WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
main82711-10380
8271191503WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
main82711-91503
9008015016
main90080-15016
9008017030
main90080-17030
9009904117
main90099-04117
9009905164
main90099-05164
9009935025
main90099-35025
9011906029
main90119-06029
9011906195
main90119-06195
9011908813
main90119-08813
9011908938
main90119-08938
9017906007
main90179-06007
9017906236
main90179-06236
9017908153
main90179-08153
904670502001
main90467-0502001
9048018010
main90480-18010
91621B0816
main91621-B0816
91621G0612
main91621-G0612
9212260822
main92122-60822
46 parts on this diagram · 7 diagrams in section
