BRAKE PEDAL & BRACKET

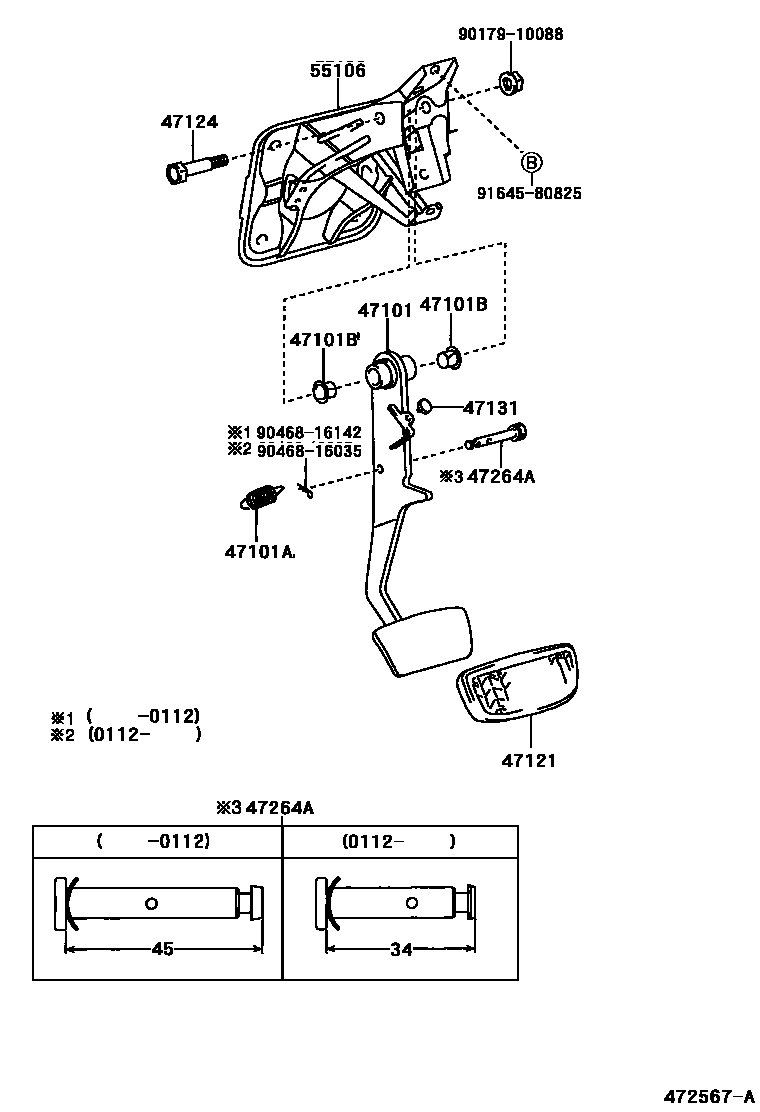

Parts diagram
47101PEDAL SUB-ASSY, BRAKE
main47101-33090i200107-200406
47101ASPRING(FOR BRAKE PEDAL RETURN)
main90507-14051i200107-200406
47101BBUSH(FOR BRAKE PEDAL)
main90386-13015i200107-200406
47121PAD, BRAKE PEDAL
main47121-50020i200107-200406
47124SHAFT, BRAKE PEDAL
main90109-10167i200107-200406
47131CUSHION(FOR STOP LAMP SWITCH)
main90541-06036i200107-200406
47264APIN(FOR PUSH ROD)
main47148-33011i200112-200406
main47148-33020i200107-200112
55106SUPPORT SUB-ASSY, BRAKE PEDAL
main55106-33090i200107-200406
9017910088
9046816035
9046816142
9164580825

12 parts on this diagram · 1 diagram in section
