HEATING & AIR CONDITIONING - COOLER PIPING

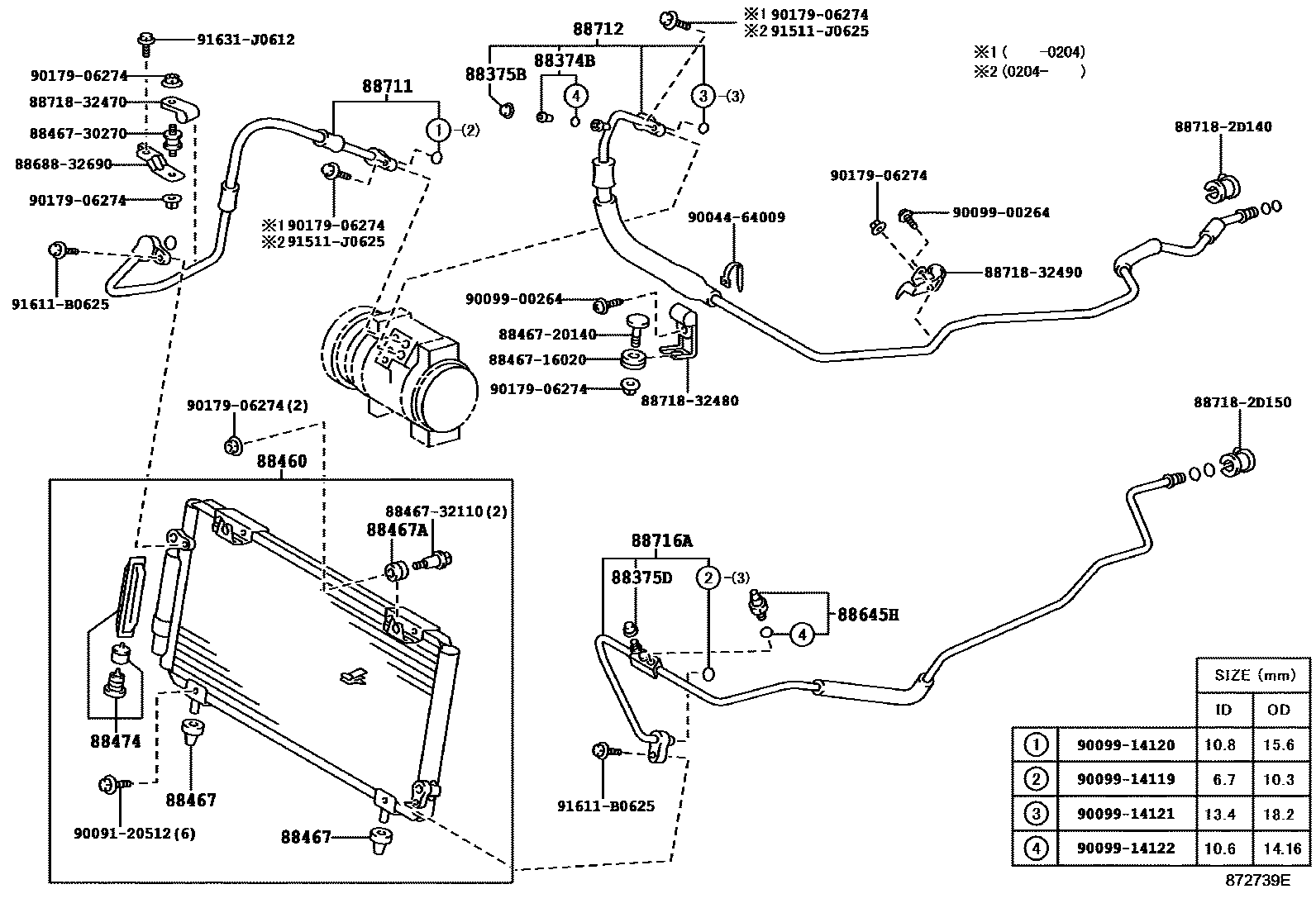

Parts diagram
88374BVALVE, SERVICE, NO.1
main88374-30010i199806-200004
88375BCAP, SERVICE VALVE, NO.1
main88375-30290i199806-200004
88375DCAP, SERVICE VALVE, NO.2
main88375-30280i199806
88460CONDENSER ASSY, COOLER
main88460-32230i199806
88467CUSHION, COOLER CONDENSER, NO.1
main88467-32020i199806
88467ACUSHION, COOLER CONDENSER, NO.2
main88467-16020i199806
88474DRYER, COOLER
main88474-47010i199806
88645HSWITCH, PRESSURE NO.1
main88645-60030i199806
88711HOSE, COOLER REFRIGERANT DISCHARGE, NO.1
main88711-32200i199806-200004
main88711-32210i199806-200204
main88711-32230i200004-200204
main88711-32240i200108
main88711-32250i200204-200307
88712HOSE, COOLER REFRIGERANT SUCTION, NO.1
main88712-32440i199806-200204
main88712-32450i199806-200204
main88712-32460i199806-200108
main88712-32500i200108
main88712-32510i200204-200307
88716APIPE, COOLER REFRIGERANT LIQUID, A
main88716-32510i199806-200004
main88716-32520i200004
8846716020CUSHION, COOLER CONDENSER, NO.1
8846720140CUSHION, COOLER CONDENSER, NO.1
8846730270CUSHION, COOLER CONDENSER, NO.1
8846732110CUSHION, COOLER CONDENSER, NO.1
8868832690BRACKET, COOLER DIAPHRAGM
887182D140PIPE, COOLER REFRIGERANT SUCTION, NO.2
887182D150PIPE, COOLER REFRIGERANT SUCTION, NO.2
8871832470PIPE, COOLER REFRIGERANT SUCTION, NO.2
8871832480PIPE, COOLER REFRIGERANT SUCTION, NO.2
8871832490PIPE, COOLER REFRIGERANT SUCTION, NO.2
9004464009
9009120512
9009900264
9009914119
9009914120
9009914121
9009914122
9017906274
91511J0625
91611B0625
91631J0612

32 parts on this diagram · 2 diagrams in section
