EPC Data

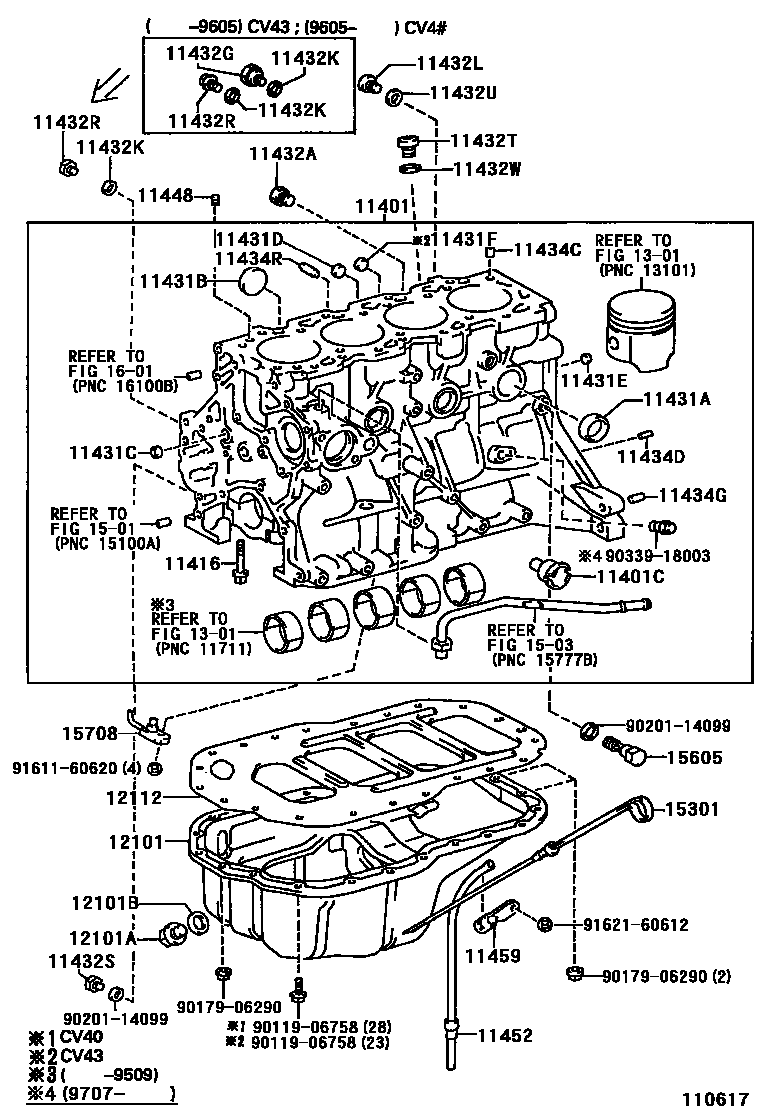

CYLINDER BLOCK

Parts diagram
11401BLOCK SUB-ASSY, CYLINDER
main11401-69586i199406-199504
main11401-69595i199501-199504
main11401-69655i199504-199506
main11401-69656i199506-199509
main11401-69665i199504-199506
main11401-69666i199506-199509
main11401-79515i199406-199508
main11401-79516i199508-199511
main11401-79517i199511-199605
main11401-79525i199406-199508
main11401-79526i199508-199605
main11401-79595i199406
main11401-79795i199605-199709
main11401-79805i199605
main11401-80015i199709
11401CFLANGE(FOR WATER BY-PASS)
main16353-64011i199406
11416BOLT(FOR CRANKSHAFT BEARING CAP SET)
main90105-10028i199406
main90910-02061i199406
11431APLUG, TIGHT, NO.1(FOR CYLINDER BLOCK)
main96411-43500i199406-199707
main96411-63500i199707
11431BPLUG, TIGHT, NO.2(FOR CYLINDER BLOCK)
main96411-43000i199406-199707
main96411-44000i199406
main96411-63000i199707
11431CPLUG, TIGHT, NO.3(FOR CYLINDER BLOCK)
main96411-41800i199406
11431DPLUG, TIGHT, NO.4(FOR CYLINDER BLOCK)
main96411-41800i199406
11431EPLUG, TIGHT, NO.5(FOR CYLINDER BLOCK)
main96411-41800i199406
11431FPLUG, TIGHT, NO.6(FOR CYLINDER BLOCK)
main96411-42000i199501
11432APLUG, W/HEAD TAPER SCREW, NO.1
main90345-52003i199406
11432GPLUG, W/HEAD STRAIGHT SCREW, NO.5
main90404-10030i199501-199605
11432KGASKET, W/HEAD STRAIGHT SCREW PLUG
main90430-10027i199406
11432LPLUG, W/HEAD STRAIGHT SCREW, NO.4(FOR CYLINDER BLOCK)
main90341-18006i199406
11432RPLUG, W/HEAD STRAIGHT SCREW, NO.1(FOR CYLINDER BLOCK)
main90341-10002i199406-199605
11432SPLUG, W/HEAD STRAIGHT SCREW, NO.2(FOR CYLINDER BLOCK)
main90341-14032i199406
11432TPLUG, W/HEAD STRAIGHT SCREW, NO.3(FOR CYLINDER BLOCK)
main90341-22001i199406
11432UGASKET, STRAIGHT SCREW PLUG NO.1(FOR CYLINDER BLOCK)
main90430-18001i199406
11432WGASKET, STRAIGHT SCREW PLUG NO.3(FOR CYLINDER BLOCK)
main90430-22003i199406
11434CPIN, STRAIGHT (FOR CYLINDER HEAD SET)
main90253-14002i199406-199708
main90253-14004i199708
11434DPIN, STRAIGHT(FOR ENGINE REAR OIL SEAL)
main90250-06003i199406
main90250-06068i199406
11434GPIN, STRAIGHT(FOR END PLATE)
main90250-10113i199406
11434RPIN, STRAIGHT(FOR DRIVE SHAFT BEARING BRACKET)
main90250-06003i199406
11448ORIFICE, CYLINDER BLOCK OIL
main11448-64020i199406
11452GUIDE, OIL LEVEL GAGE
main11452-64030i199406
main11452-74031i199406
11459SUPPORT, OIL LEVEL GAGE GUIDE
main90929-01049i199406
12101PAN SUB-ASSY, OIL
main12101-64101i199501
main12101-64131i199406-199605
main12101-64140i199605-199801
main12101-64141i199801
main12101-74050i199406
12101APLUG(FOR OIL PAN DRAIN)
main90341-12026i199406
12101BGASKET(FOR OIL PAN DRAIN PLUG)
main90430-12031i199406
12112PAN, OIL NO.2
main12112-64040i199406
main12112-64060i199501
1301
1501
1503
15301GAGE SUB-ASSY, OIL LEVEL
main15301-64042i199406-199605
main15301-64090i199605
main15301-74010i199406
15605VALVE SUB-ASSY, OIL CHECK
main15605-64020i199406
15708NOZZLE SUB-ASSY, OIL, NO.1
main15790-64021i199406
1601
9011906758
9017906290
9020114099
9033918003
9161160620
9162160612

42 parts on this diagram · 2 diagrams in section
