PARKING BRAKE & CABLE

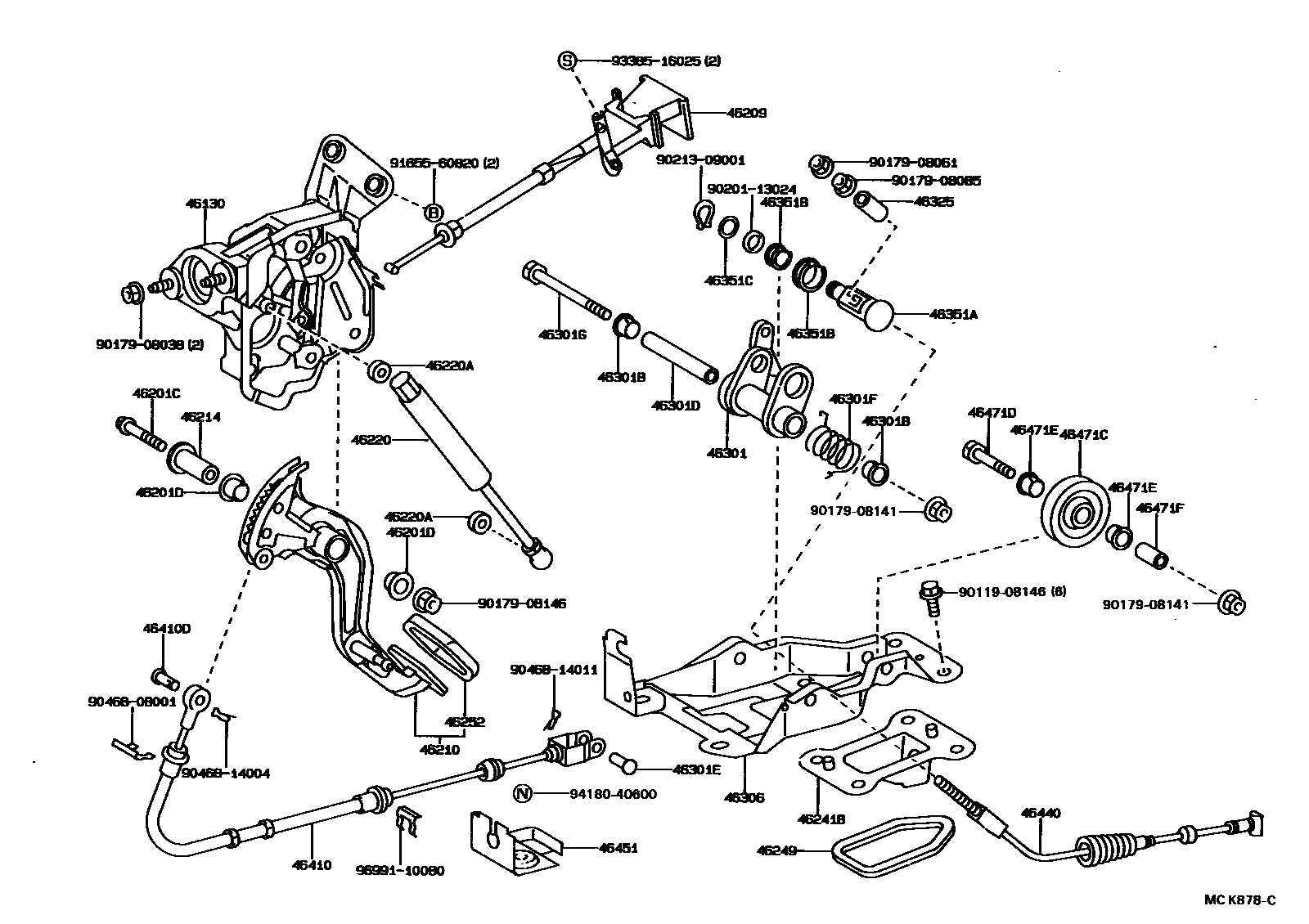

Parts diagram
46130BRACKET ASSY, PARKING BRAKE PEDAL
main46130-32030i199007-199406
46201CSHAFT, PEDAL
main91611-60850i199007-199406
46201DBUSH(FOR PARKING BRAKE PEDAL)
main90386-16022i199007-199406
46209CABLE SUB-ASSY, PARKING BRAKE RELEASE
main46209-32030-02i199007-199206
TAUPE,TRIM9#
main46209-32030-03i199007-199206
MIDIUM GRAY,TRIM1#
main46209-32030-06i199007-199206
SABLE,TRIM4#
main46209-32030-E0i199206-199406
OAK,TRIM4#
main46209-32030-K0i199206-199406
TAUPE,TRIM9#
main46209-32030-S4i199206-199406
MI GRAY,TRIM1#
46210LEVER ASSY, PARKING BRAKE
main46210-32210i199007-199406
46214BOSS, PARKING BRAKE PEDAL
main46214-32020i199007-199406
46220ABSORBER ASSY, PARKING BRAKE PEDAL RETURN
main46220-30010i199007-199406
46220ACUSHION(FOR PARKING BRAKE PEDAL RETURN ABSORBER)
main90540-07010i199007-199406
46241BOOT, PARKING BRAKE LEVER
main46241-32050i199007-199106
main46241-33010i199106-199406
46241BBOOT, INTERMEDIATE LEVER
main46241-32040i199007-199406
46249SHIELD, PARKING BRAKE HOLE
main46249-32020i199206-199406
main46249-32030i199007-199406
46252PAD, PARKING PEDAL
main46252-20010i199007-199406
46301LEVER SUB-ASSY, PARKING BRAKE INTERMEDIATE
main46301-32030i199007-199406
46301BBUSH(FOR INTERMEDIATE LEVER)
main90386-13011i199007-199406
46301DCOLLAR(FOR INTERMEDIATE LEVER)
main90387-08044i199007-199406
46301EPIN, W/HOLE(FOR INTERMEDIATE LEVER)
main46442-32010i199007-199406
46301FSPRING, TORSION(FOR PARKING BRAKE INTERMEDIATE LEVER)
main90508-14109i199007-199102
main90508-18104i199102-199406
46301GBOLT(FOR INTERMEDIATE LEVER)
main90101-08111i199007-199406
46306BRACKET SUB-ASSY, INTERMEDIATE LEVER(FOR PARKING BRAKE)
main46306-32030i199007-199406
46325SLEEVE, PARKING BRAKE CABLE
main46325-32020i199007-199406
46351ASHAFT, INTERMEDIATE LEVER
main46351-32020i199007-199406
46351BBUSH(FOR INTERMEDIATE LEVER SHAFT)
main90386-13013i199007-199406
main90386-20003i199007-199406
46351CSHIM(FOR INTERMEDIATE LEVER SHAFT)
main90564-13002i199007-199406
main90564-13003i199007-199406
main90564-13005i199007-199406
main90564-13006i199007-199406
main90564-13007i199007-199406
main90564-13008i199007-199406
46410CABLE ASSY, PARKING BRAKE, NO.1
main46410-32110i199105-199206
main46410-32110i199007-199406
main46410-32120i199007-199406
46410DPIN(FOR PARKING BRAKE FRONT CABLE)
main90240-08062i199007-199406
46440CABLE ASSY, PARKING BRAKE, NO.4
main46440-32020i199007-199406
46451BRACKET, CABLE SUPPORT
main46451-32060i199007-199406
46471CPULLEY, INTERMEDIATE LEVER
main46471-32010i199007-199406
46471DBOLT(FOR INTERMEDIATE LEVER PULLEY)
main90101-08112i199007-199406
46471EBUSH(FOR INTERMEDIATE LEVER PULLEY)
main90386-13011i199007-199406
46471FCOLLAR(FOR INTERMEDIATE LEVER PULLEY)
main90387-08045i199007-199406
9011908146
9017908038
9017908061
9017908085
9017908141
9017908146
9020113024
9021309001
9046808001
9046814004
9046814011
9165560820
9338516025
9418040600
9699110080

46 parts on this diagram · 4 diagrams in section
