REAR DRUM BRAKE WHEEL CYLINDER & BACKING PLATE

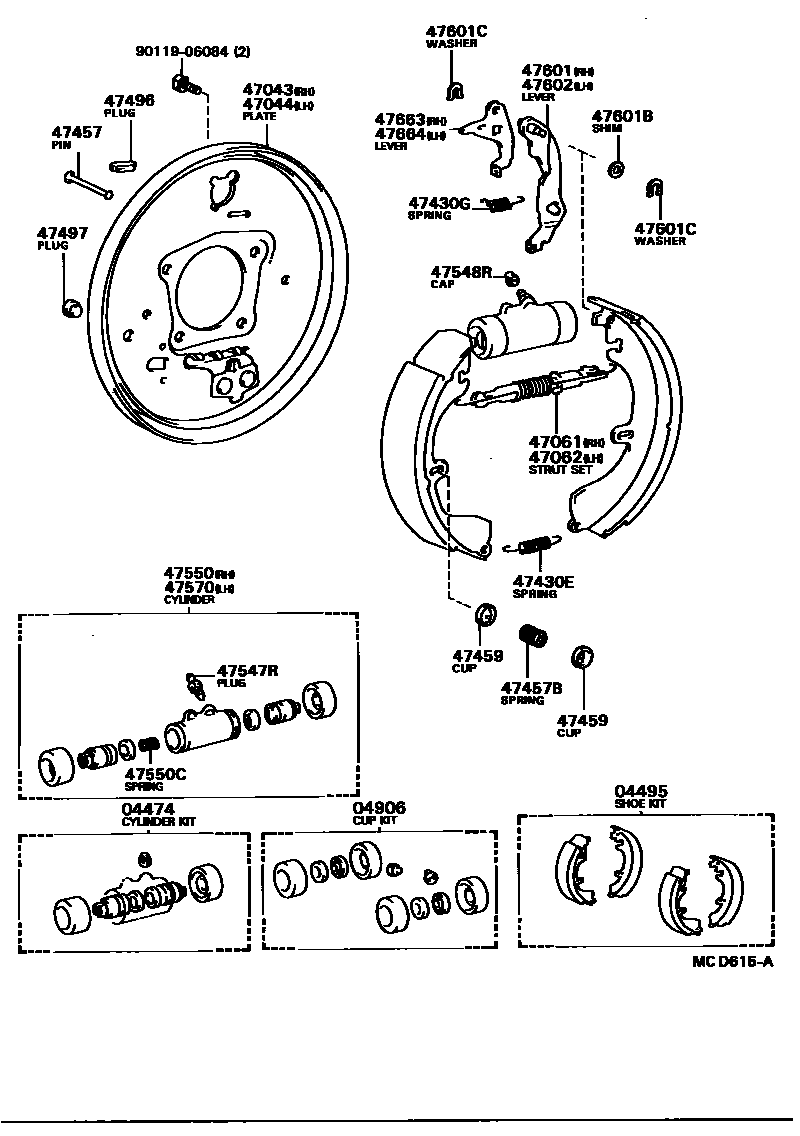

Parts diagram
04474CYLINDER KIT, REAR WHEEL
main04474-10032i198608-198808
04495SHOE KIT, REAR BRAKE
main04495-20100i198608-198808
04906CUP KIT, REAR WHEEL CYLINDER
main04906-10021i198608-198808
47043PLATE SUB-ASSY, BRAKE BACKING, REAR RH
main47043-32010i198608-198808
47044PLATE SUB-ASSY, BRAKE BACKING, REAR LH
main47044-32010i198608-198808
47061STRUT SET, PARKING BRAKE SHOE, RH
main47061-32010i198608-198808
47062STRUT SET, PARKING BRAKE SHOE, LH
main47062-32010i198608-198808
47430ESPRING, TENSION(FOR REAR BRAKE SHOE RETURN)
main90506-18034i198608-198808
47430GSPRING, TENSION(FOR REAR BRAKE AUTOMATIC ADJUST LEVER)
main90506-12036i198608-198808
47457PIN, SHOE HOLD DOWN SPRING(FOR REAR BRAKE)
main47447-30010i198608-198808
47457BSPRING, COMPRESSION(FOR REAR SHOE HOLD DOWN SPRING PIN)
main90501-18017i198608-198808
47459CUP, SHOE HOLD DOWN SPRING(FOR REAR BRAKE)
main47449-30030i198608-198808
47496PLUG, HOLE(FOR REAR BRAKE)
main47491-20011i198608-198808
47497PLUG, HOLE NO.2(FOR REAR BRAKE)
main47492-32010i198608-198808
47547RPLUG, BLEEDER(FOR DRUM BRAKE, REAR)
main47547-20010i198608-198808
47548RCAP, BLEEDER PLUG(FOR DRUM BRAKE, REAR)
main31478-30010i198608-198808
47550CYLINDER ASSY, REAR WHEEL BRAKE(FOR RH, FRONT OR UPPER)
main47550-32010i198608-198808
47550CSPRING, COMPRESSION(FOR REAR WHEEL BRAKE CYLINDER)
main90501-07006i198608-198808
47570CYLINDER ASSY, REAR WHEEL BRAKE(FOR LH, FRONT OR UPPER)
main47570-32010i198608-198808
47601LEVER SUB-ASSY, PARKING BRAKE SHOE, RH(FOR REAR BRAKE)
main47601-32010i198608-198808
47601BSHIM, REAR PARKING BRAKE SHOE LEVER
main90564-08150i198608-198710
main90564-08150i198710-198808
main90564-08151i198608-198710
main90564-08151i198710-198808
main90564-08152i198608-198710
main90564-08152i198710-198808
main90564-08172i198710-198808
main90564-08172i198608-198710
main90564-08173i198608-198710
main90564-08173i198710-198808
main90564-08174i198608-198710
main90564-08174i198710-198808
47601CWASHER, C(FOR REAR BRAKE)
main90213-06013i198608-198808
47602LEVER SUB-ASSY, PARKING BRAKE SHOE, LH (FOR REAR BRAKE)
main47602-32010i198608-198808
47663LEVER, AUTOMATIC ADJUST, RH(FOR REAR BRAKE)
main47643-32010i198608-198808
47664LEVER, AUTOMATIC ADJUST, LH(FOR REAR BRAKE)
main47644-32010i198608-198808
9011906084

26 parts on this diagram · 1 diagram in section
