FUEL TANK & TUBE

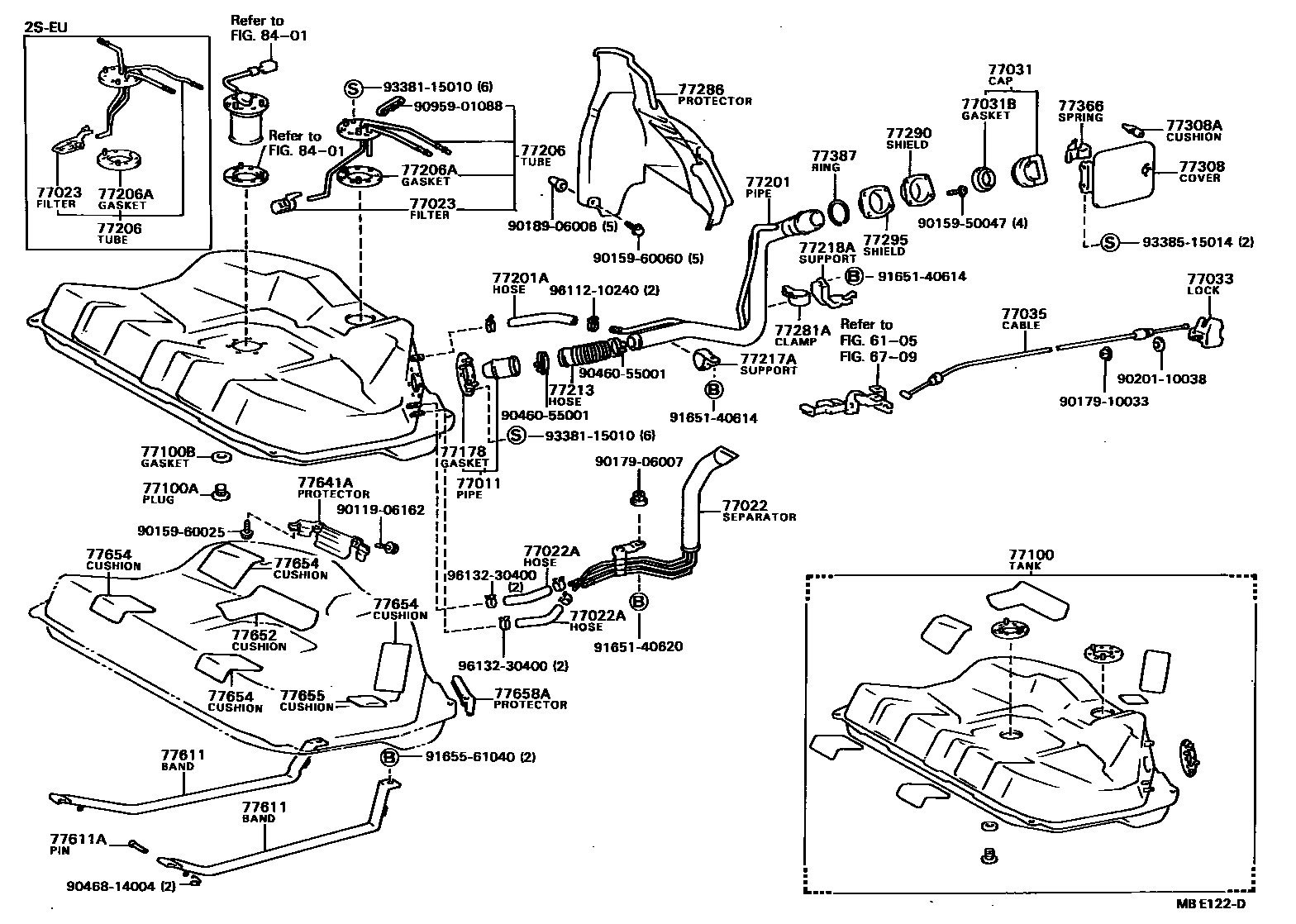

Parts diagram
6105
6709
77011PIPE SUB-ASSY, FUEL TANK FILLER, LOWER
main77011-16030i198301-198607
main77011-32010i198203-198301
77022SEPARATOR SUB-ASSY, FUEL EVAPORATIVE
main77022-32010i198203-198208
main77022-32011i198208-198607
77022AHOSE, FUEL(FOR FUEL EVAPORATIVE SEPARATOR)
main95332-04020i198203-198301
main95332-04030i198301-198604
main95333-04022i198604-198607
77023FILTER SUB-ASSY, FUEL SUCTION TUBE
main77023-12050i198203-198406
main77023-22040i198308-198309
main77023-30010i198208-198406
main77023-32010i198309-198607
77031CAP ASSY, FUEL TANK
main77310-12100i198203-198607
main77310-35061i198308-198607
77031BGASKET (FOR FUEL TANK CAP)
main77316-12050i198203-198607
77033LOCK SUB-ASSY, FUEL TANK CAP
main77037-12040i198503-198607
main77037-24010i198203-198305
main77037-32010i198305-198503
77035CABLE SUB-ASSY, FUEL LID LOCK CONTROL
main77035-32010i198203-198607
77100TANK ASSY, FUEL
main77001-39105i198203-198208
main77001-39115i198208-198309
main77001-39135i198208-198406
main77001-39205i198309-198607
77100APLUG(FOR FUEL TANK)
main90341-20003i198203-198607
77100BGASKET(FOR FUEL TANK)
main90430-20006i198203-198607
77178GASKET, FUEL TANK FILLER PIPE, LOWER
main77178-13020i198203-198607
77201PIPE SUB-ASSY, FUEL TANK INLET
main77201-32010i198203-198607
77201AHOSE, FUEL, NO.1(FOR FUEL TANK INLET PIPE)
main90445-22011i198406-198607
main90445-22016i198203-198301
main90445-22021i198301-198406
77206TUBE SUB-ASSY, FUEL TANK SUCTION
main77017-20030i198309-198607
main77017-32010i198203-198208
main77017-32011i198208-198406
main77017-32021i198208-198309
main77017-32022i198309-198406
main77017-32030i198308-198309
77206AGASKET (FOR FUEL TANK SUCTION TUBE)
main77169-32010i198203-198607
77213HOSE, FUEL TANK SUB INLET
main77213-32010i198203-198607
77217ASUPPORT, FUEL TANK FILLER PIPE, NO.2
main77217-32010i198203-198607
77218ASUPPORT, FUEL TANK FILLER PIPE, NO.3
main77218-32010i198203-198607
77281ACLAMP, FUEL FILLER PIPE
main77281-32010i198203-198607
77286PROTECTOR, FUEL TANK INLET PIPE
main77277-32010i198203-198607
77290SHIELD ASSY, FUEL TANK FILLER PIPE
main77290-32010i198203-198607
77295SHIELD, FUEL FILLER PIPE
main77293-32010i198203-198607
77308COVER SUB-ASSY, FUEL INLET BOX
main77350-32010i198203-198406
main77350-32020i198406-198607
77308ACUSHION(FOR FUEL INLET BOX COVER)
main90541-05009i198203-198406
main90541-05013i198406-198607
77366SPRING, FUEL FILLER OPENING LID HINGE
main77360-24010i198203-198607
77387RING, FUEL INLET BOX
main77391-32010i198203-198607
77611BAND, FUEL TANK
main77601-32010i198203-198406
RH
main77601-32020i198208-198607
RH
main77601-32030i198406-198607
RH
main77602-32010i198203-198406
LH
main77602-32020i198406-198607
LH
77611APIN (FOR FUEL TANK BAND)
main90240-08020i198203-198607
77641APROTECTOR, FUEL TANK, NO.1
main77641-32010i198208-198406
77652CUSHION, FUEL TANK, NO.1
main77651-32020i198203-198607
77654CUSHION, FUEL TANK, NO.2
main77652-32010i198203-198607
77655CUSHION, FUEL TANK, NO.3
main77652-14060i198203-198607
77658APROTECTOR, FUEL TANK EDGE, NO.1
main77658-32010i198203-198308
8401
9011906162
9015950047
9015960025
9015960060
9017906007
9017910033
9018906006
9020110038
9046055001
9046814004
9095901088
9165140614
9165140620
9165561040
9338115010
9338515014
9611210240
9613230400

55 parts on this diagram · 6 diagrams in section
