CYLINDER HEAD

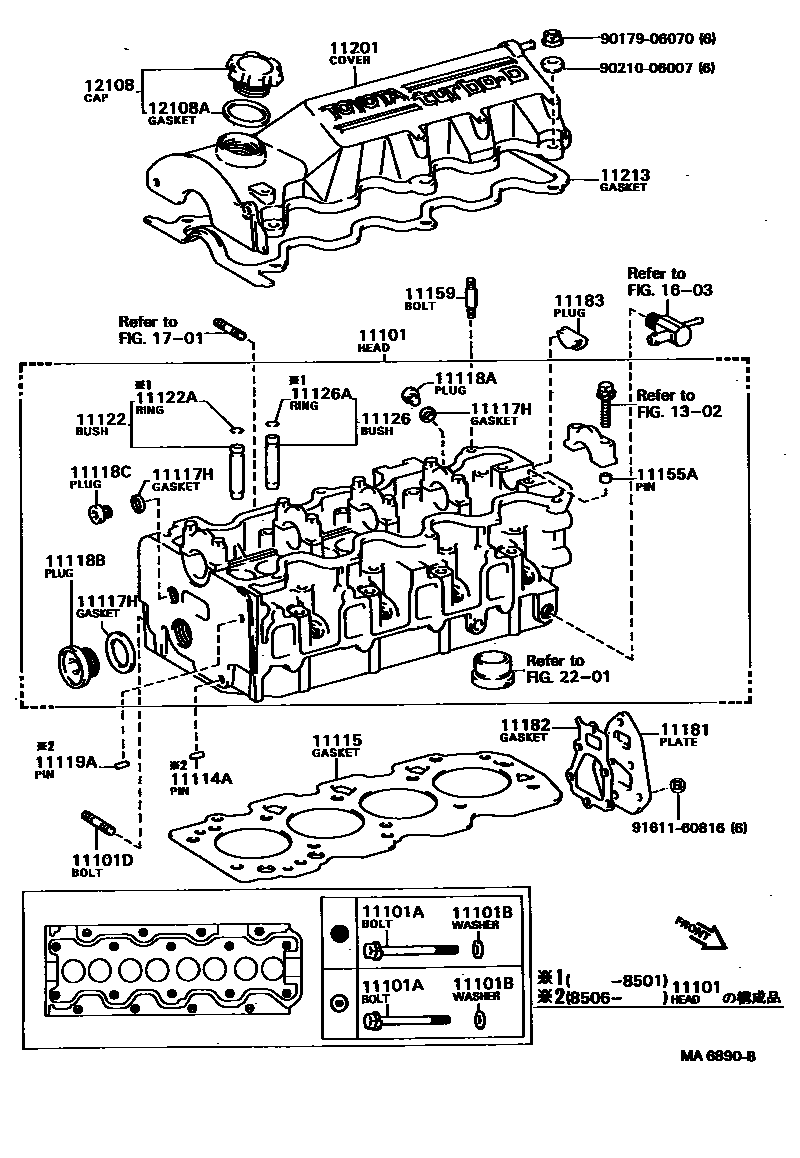

Parts diagram
11101HEAD SUB-ASSY, CYLINDER
main11101-63030i198406-198607
main11101-64030i198308-198504
main11101-64031i198504-198508
main11101-64070i198508-198607
main11101-69026i198209-198401
main11101-69027i198401-198607
main11101-69035i198203-198209
main11101-88360i198406-198607
11101ABOLT(FOR CYLINDER HEAD SET)
main90105-11011i198308-198508
*11-1.25PX123-30
main90105-11012i198308-198508
*11-1.25PX145-30
main90105-11018i198508-198607
*11-1.25PX123-51.5
main90105-11019i198508-198607
*11-1.25PX145-51.5
main90109-10048i198203-198607
main90110-10006i198406-198607
11101BWASHER, PLATE(FOR CYLINDER HEAD SET)
main90201-10050i198406-198607
main90201-10344i198203-198607
main90201-12222i198308-198607
11101DBOLT, STUD(FOR WATER OUTLET)
main92122-60820i198308-198607
11114APIN, STRAIGHT
main90250-06068i198308-198607
11115GASKET, CYLINDER HEAD
main11115-63010i198203-198607
main11115-64050i198308-198504
main11115-64070i198504-198508
main11115-64080i198508-198607
main11115-74010i198208-198607
main11115-88360i198406-198508
main11115-88361i198508-198601
main11115-88362i198601-198607
11117HGASKET(FOR WATER HOLE)
main90430-10204i198308-198607
PNC 11118A
main90430-12005i198308-198501
PNC 11118C
main90430-12010i198501-198607
PNC 11118C
main90430-20004i198203-198607
PNC 11118A
main90430-24246i198203-198607
PNC 11118B
main90430-33133i198308-198607
PNC 11118B
11118APLUG, STRAIGHT, NO.1
main90341-10005i198308-198607
main90341-20002i198203-198607
main90341-27001i198406-198508
main90341-27003i198508-198607
11118BPLUG, STRAIGHT, NO.2
main90341-24090i198203-198607
main90341-32070i198308-198607
11118CPLUG, STRAIGHT, NO.3
main90340-18001i198203-198607
main90341-12002i198308-198607
11119APIN, STRAIGHT, NO.1
main90250-06003i198203-198607
main90250-06068i198308-198607
11122BUSH, INTAKE VALVE GUIDE
main11122-63020i198203-198607
main11122-64010i198501-198607
main11122-88310i198406-198607
main11123-63020i198203-198607
main11123-64010i198501-198607
main11123-88310i198406-198607
main11126-24020i198308-198501
STD
main11127-24020i198308-198501
O/S 0.05
11122ARING, SHAFT SNAP (FOR VALVE GUIDE BUSH)
main90520-10004i198406-198607
main90520-12049i198203-198607
11126BUSH, EXHAUST VALVE GUIDE
main11122-88310i198406-198607
main11123-88310i198406-198607
main11126-24020i198308-198501
STD
main11126-63020i198203-198607
main11126-64010i198504-198607
main11126-64020i198501-198504
STD
main11127-24020i198308-198501
O/S 0.05
main11127-63020i198203-198607
main11127-64010i198504-198607
main11127-64020i198501-198504
O/S 0.05
11126ARING, SHAFT SNAP(FOR VALVE GUIDE BUSH)
main90520-10004i198406-198607
main90520-12049i198203-198607
11155BOLT, STUD(FOR HEAD TO CAMSHAFT HOUSING)
main90116-08150i198203-198607
L=105,S=12&26
11155APIN, RING W/HEAD
main90253-10004i198406-198607
main90253-11021i198308-198607
main90253-13017i198203-198607
11159BOLT, STUD(FOR HEAD TO CAMSHAFT BEARING CAP)
main90116-06023i198308-198607
L=30,S=8&8
11181PLATE, CYLINDER HEAD, REAR
main11181-64010i198308-198607
11182GASKET, CYLINDER HEAD REAR PLATE
main11182-64010i198308-198607
11183PLUG, SEMICIRCULAR
main11183-64010i198308-198607
11201COVER SUB-ASSY, CYLINDER HEAD
main11201-64040i198308-198508
main11201-64041i198508-198607
main11201-69085i198203-198607
main11202-88360i198406-198607
LH
main11211-88360i198406-198607
RH
11213GASKET, CYLINDER HEAD COVER
main11213-63010i198203-198607
main11213-64020i198308-198607
main11213-88360i198406-198607
RH
main11214-88360i198406-198607
LH
12108CAP SUB-ASSY, OIL FILLER
main12180-13010i198203-198604
main12180-13030i198512-198607
main12180-70010i198308-198601
12108AGASKET(FOR OIL FILLER CAP)
main90430-37140i198203-198607
1302
1603
1701
2201
9017906070
9021006007
9161160816

32 parts on this diagram · 5 diagrams in section
